HUMIDIFICATEURS HE360 ET TROUSSE D'INSTALLATION
69-2629EF—01 6
5. Enlever le gabarit et découper soigneusement une ouverture
rectangulaire.
6. Démonter l'humidificateur, enlever le couvercle et retirer l'ensemble écran
évaporateur. Voir la Fig. 3.

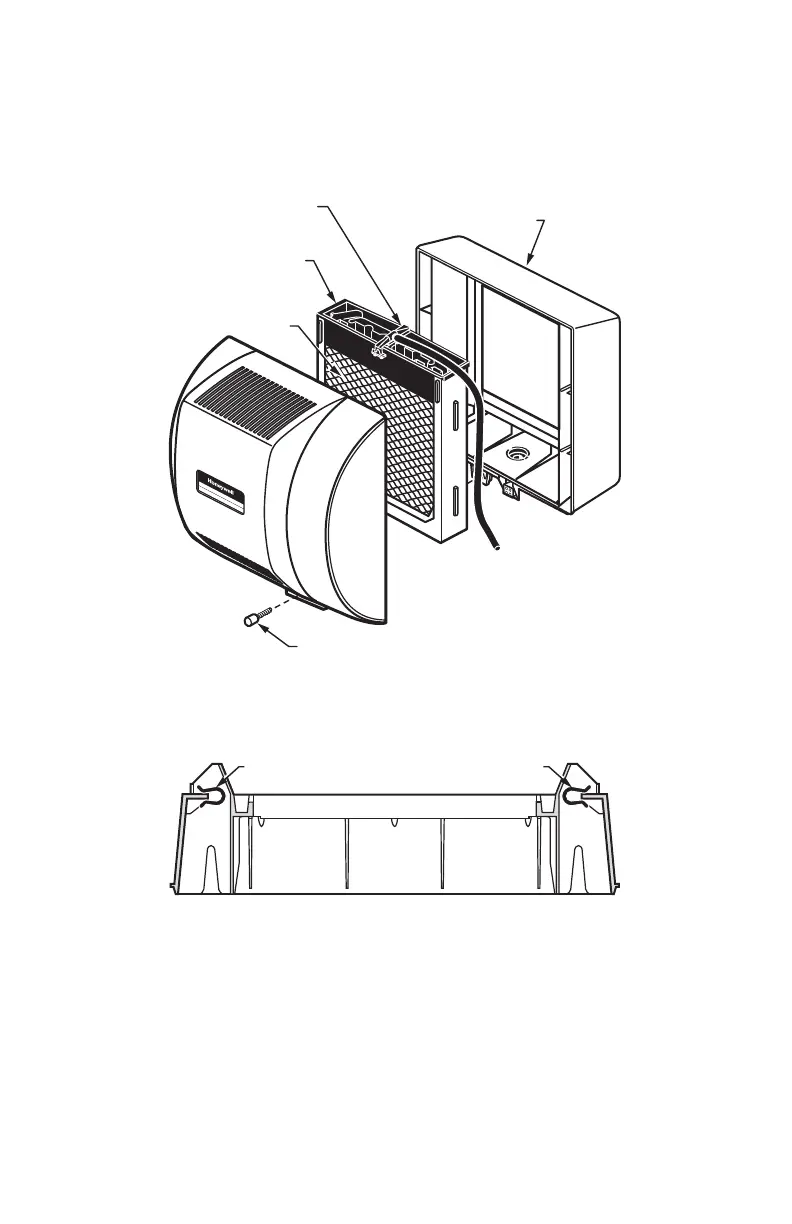

Fig. 3. Démontage de l'humidificateur.
7. Placer les pinces de fixation comme l’indique la Fig. 4.
.
Fig. 4. Position des pinces de fixation.
8. S'assurer que le boîtier de l'humidificateur est de niveau, puis le placer de
manière que les attaches de plastique soient sur l'arête de la tôle inférieure de
l'ouverture. S'il y a lieu, aplatir les bords à l'aide de pinces. Voir la Fig. 5.
9. Enfoncer les pinces jusqu’à ce qu’elles soient bien fixées.
10. Percer les trous et insérer trois vis à tôle dans la partie supérieure du boîtier de
l’humidificateur. Puis, fixer le boîtier de l'humidificateur à l’aide des trois autres
vis à tôle.
MF12809
COUVERCLE
ENSEMBLE ÉCRAN
ÉVAPORATEUR
D'HUMIDIFICATEUR
GICLEUR D'ARRIVÉE
D'EAU
PLATEAU DE
DISTRIBUTION D’EAU
BOÎTIER
D'HUMIDIFICATEUR
VIS À OREILLES
MF12813
PINCE DE FIXATION
PINCE DE FIXATION
