HUMIDIFICATEURS HE360 ET TROUSSE D'INSTALLATION
7 69-2629EF—01

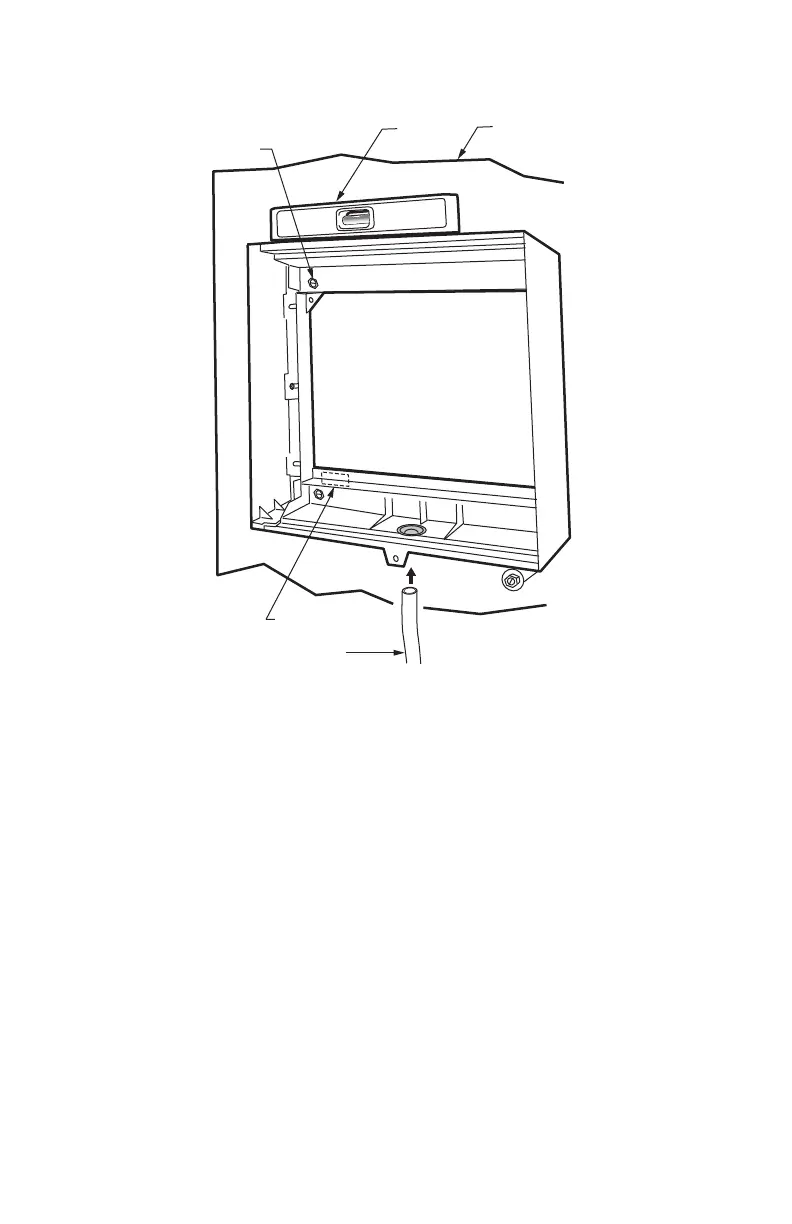

Fig. 5. Installation de l'humidificateur sur une gaine.
11. Remettre l'ensemble écran évaporateur dans le boîtier de l'humidificateur.
IMPORTANT
S’assurer que le tube d’arrivée d’eau est raccordé et qu’il n’est pas coincé ou
pincé.
12. Remettre le couvercle dans les fentes et le fixer au moyen de la vis à oreilles au
bas du couvercle.
GAINE
NIVEAU
VIS À
TÔLE (4)
ATTACHES EN
PLASTIQUE (2)
TUYAU DE VIDANGE
MF20204
OUVERTURE
VERS LA GAINE
D'AIR
