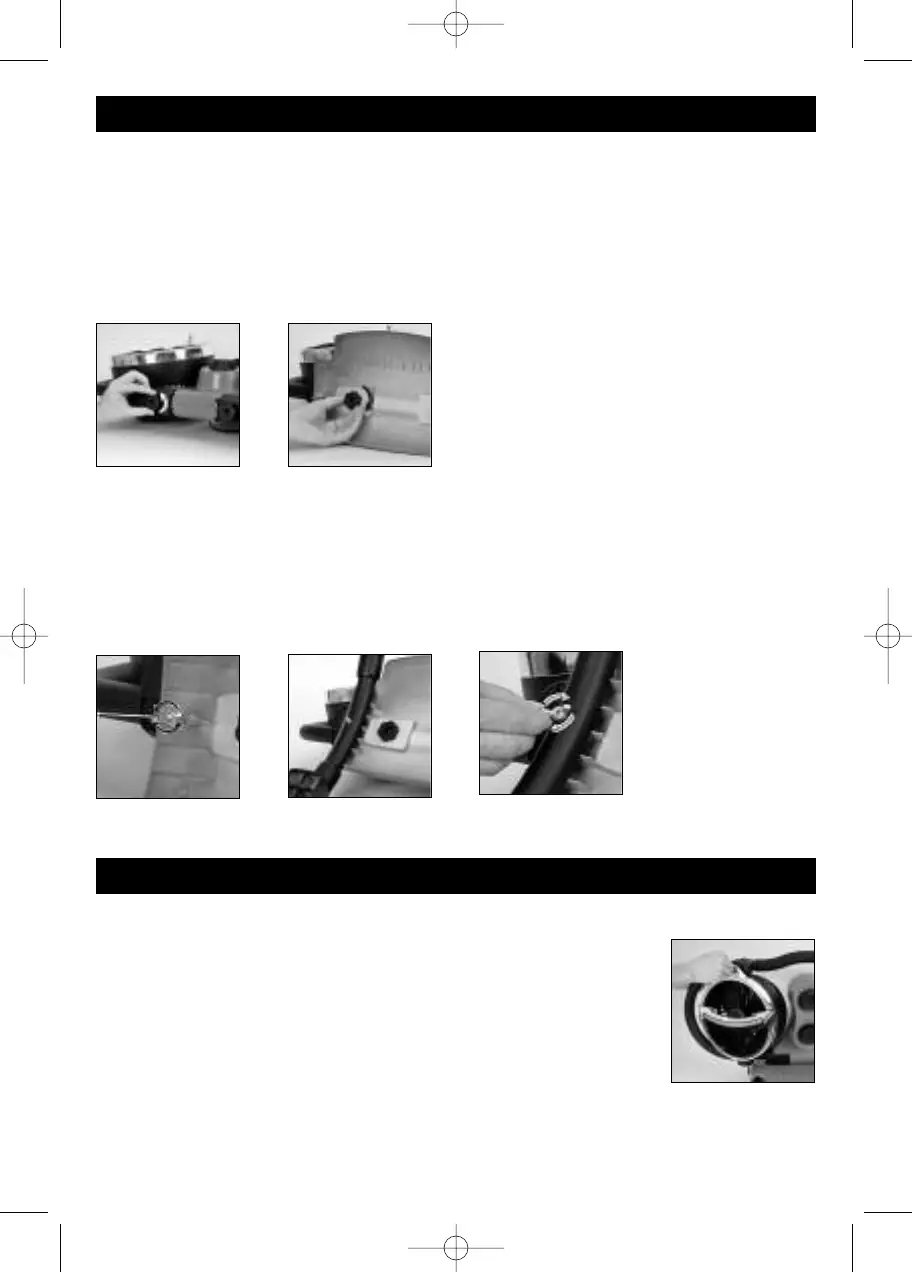

• Retire del embalaje el motor y la base del ventilador.
• Acueste el motor del ventilador sobre la parte trasera.
• Retire las tuercas de la parte inferior del motor del ventilador girando en el sentido antihorario (Fig. 1).
• Mantenga sujeta la placa de la base y, tras alinear los tornillos de rosca con los agujeros de la base,
introduzca la placa de la base.
• Ajuste las tuercas sobre los tornillos de rosca que salen de la parte inferior de la base girándolos en el
sentido horario (Fig. 2).
Montaje de las patas
• Afloje las tuercas de mariposa de la placa de la base (Fig. 3).
• Alinee los agujeros del centro de las patas a las varillas roscadas de la placa de la base (Fig. 4).
• Meta las patas en la placa de la base y apriete las tuercas de mariposa girándolas en el sentido horario
para fijar las patas. No apriete demasiado las tuercas (Fig. 5).
ENSAMBLAJE
• Coloque el ventilador sobre una superficie seca y plana.
• Enchufe el cable de alimentación a una toma de corriente polarizada de 120
voltios c.a.
• Cada ventilador funciona por separado. Para ponerlos en marcha, ajuste los
selectores a las velocidades deseadas (baja, normal, elevada).
• Oriente cada ventilador de izquierda a derecha sirviéndose del asa pequeña
que se encuentra sobre cada ventilador (Fig. 6).
FUNCIONAMIENTO
Fig. 1 Fig. 2
Fig. 3
Fig. 5
Fig. 6
Fig. 4
