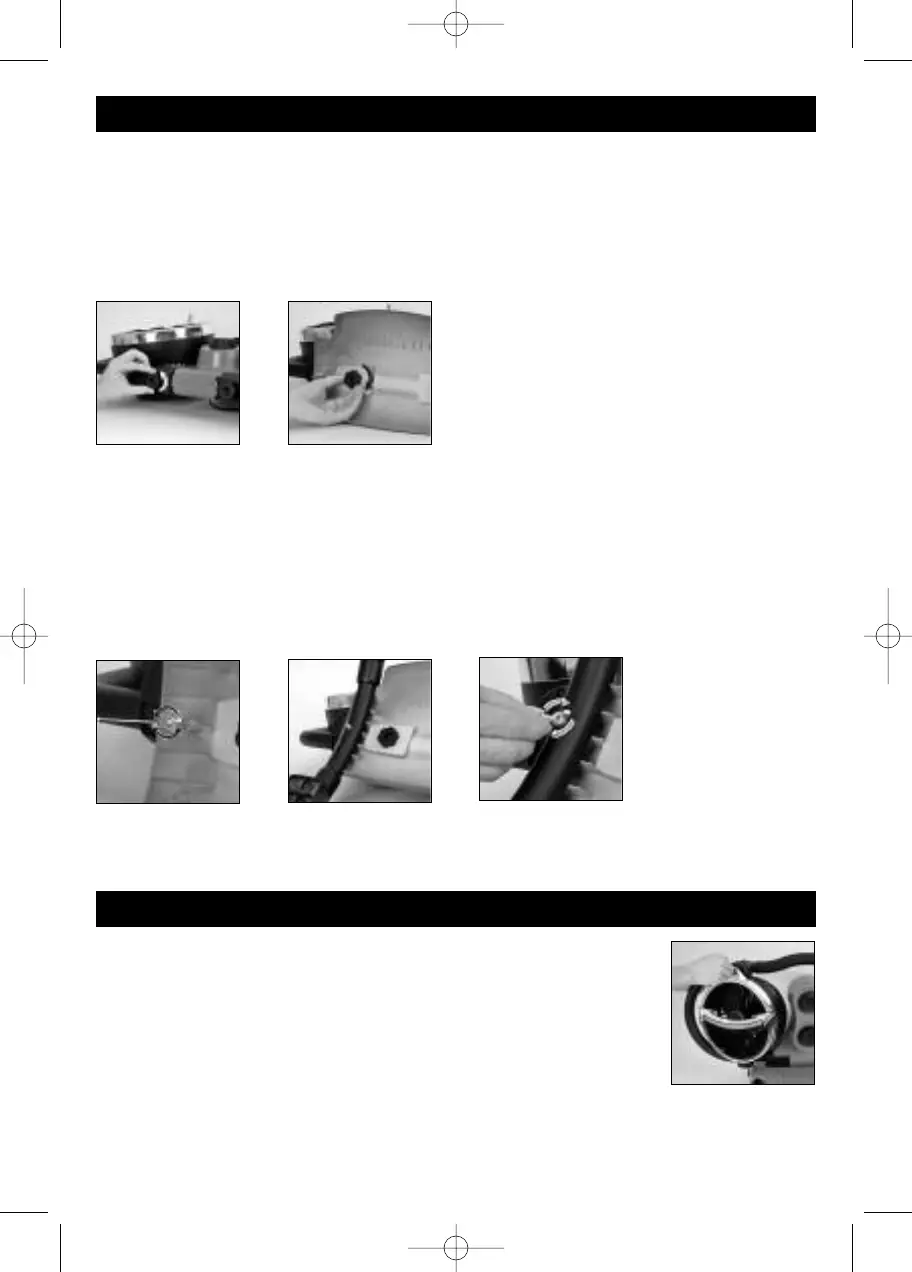

• Retirer de l’emballage le bloc moteur du ventilateur et la base.
• Renverser le bloc moteur du ventilateur de sorte qu’il repose sur son dos.
• Enlever les vis à main du dessous du bloc moteur en les tournant dans le sens antihoraire (Fig. 1).
• En tenant la plaque de base, aligner les vis à filet et les trous de la base, puis insérer la plaque de base.
• Serrer les vis à main sur les vis à filet sortant du dessous de la base en les tournant dans le sens
horaire (Fig. 2).
Assemblages des pieds
• Dévisser les écrous à main de la plaque de la base (Fig. 3).
• Aligner les trous au centre des pieds et les tiges filetées de la plaque de base (Fig. 4).
• Insérer les pieds dans la plaque de base, puis serrer les écrous à main en les tournant dans le sens
horaire, jusqu’à ce que les pieds soient fixés solidement. Ne pas trop serrer les vis à main (Fig. 5).
ASSEMBLAGE
• Placer le ventilateur sur une surface sèche et de niveau.
• Brancher le cordon d’alimentation dans une prise polarisée de 120 volts c.a.
• Chaque ventilateur fonctionne séparément. Pour les mettre en marche, régler
les boutons de commande aux vitesses désirées (basse, moyenne, élevée).
• Régler l’orientation gauche-droite des ventilateurs individuels à l’aide de la
petite poignée se trouvant sur le dessus de chaque ventilateur (Fig. 6).
FONCTIONNEMENT
Fig. 1 Fig. 2
Fig. 3
Fig. 5
Fig. 6
Fig. 4
HV-120 series OM.qxd 10/12/06 12:40 PM Page 6
