11
Montage-Anschluss-Anleitung Leserserie "luminAXS"

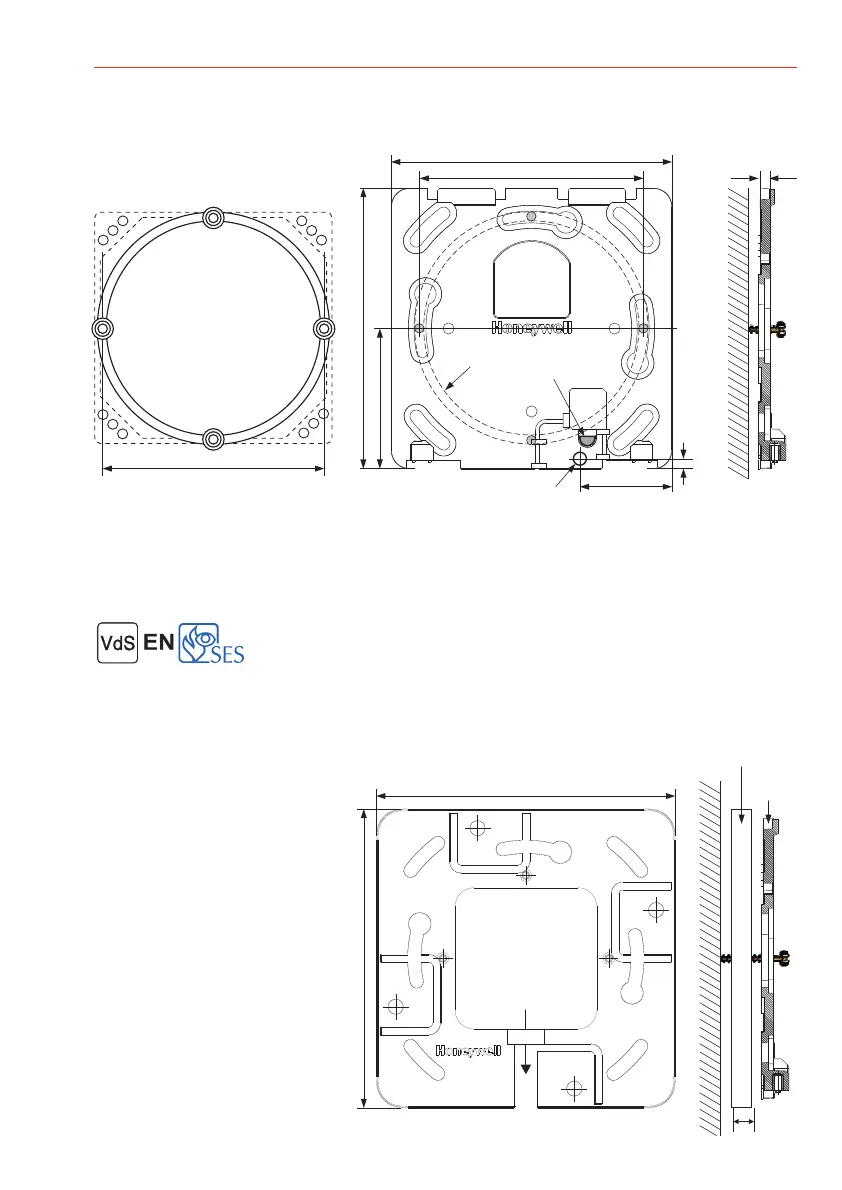

5.2 Montage für uP-Verkabelung
Leserboden auf eine Standard uP-Dose (DIN) oder direkt an die Wand schrauben. Bei Dosen aus der
Schweiz erfolgt die Befestigung an den Ecken.
Abreißsicherung an der Wand festschrauben. Beim Abreißen des Lesers bleibt der Bolzen an der
Wand befestigt, der Deckelkontakt am Leser wird nicht mehr betätigt und löst aus.
5.3 Montage für aP-Verkabelung
Die Abstandsplatte für Wand-
montage (Art.-Nr. 027964) wird
zwischen dem Leserboden und der
Wand angebracht und gemeinsam
festgeschraubt.
Schrauben Sie anschließend die
Abreißsicherung fest.
Die Abstandsplatte kann in 90°
Schritten gedreht werden, so dass
die aP-Kabeleinführung von unten,
oben, links oder rechts möglich ist.
6
Abstandsplatte
80,38
80,38
aP-Kabeleinführung
Abstandsplatte
Leser-
boden
60
2,8
60
Standard uP-Dose (DIN)
Schweizer Dose
Leserboden
60,0
75,5
24,7
37,7
75,5
2,6
uP-Dose
Befestigung
Abreißsicherung
Bolzen zum Betätigen
des Deckelkontakts
Bei Montage und Anwendungen gemäß VdS / EN / SES, muss der
Leserboden mit 4 Schrauben festgeschraubt werden.
