16
Montage-Anschluss-Anleitung Leserserie "luminAXS"
7.1.2 Adressvergabemodus aktivieren
7.1.3 Adressen anzeigen
Der Adressvergabemodus muss aktiviert sein.
Die Adressenanzeige dient der Kontrolle neu ange-
legter Adressen und der späteren Überprüfung.

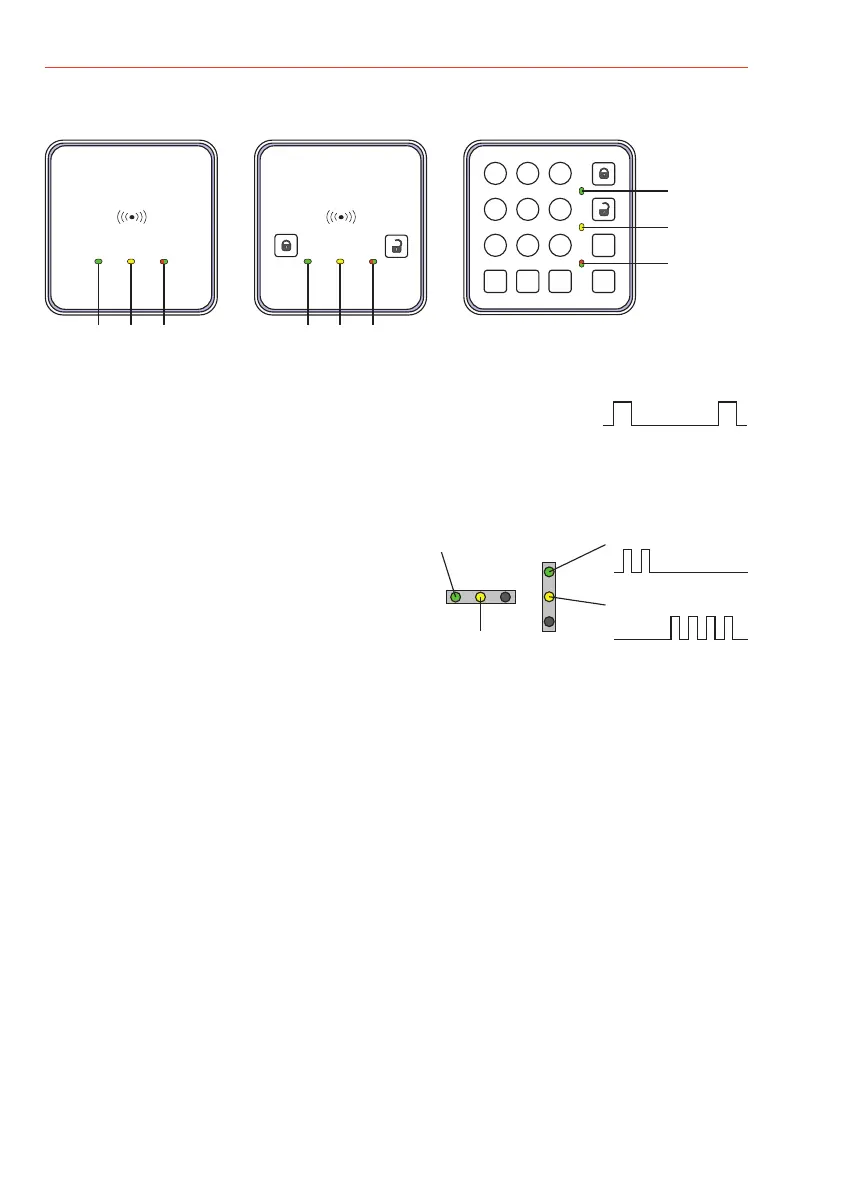

Funktion der LEDs:
- LED grün (1) = Zehnerstelle
Jedes Blinken zeigt die Zehnerstelle der vergebenen Adresse an.
- LED gelb (2) = Einerstelle
Jedes Blinken zeigt die Einerstelle der vergebenen Adresse an.
Beispiel:
Anzeige bei Adresse 24:
- Zehnerstelle = 20: LED grün (1) blinkt 2x
- Einerstelle = 4: LED gelb (2) blinkt 4x
Im Anschlu daran wird wieder der Adressvergabemodus durch die DUO-LED (3) angezeigt.ss
Adressenanzeige wiederholen:
Datenträger kurz ins Lesefeld des Lesers halten. Eine kurze akustische Quittierung bestätigt die
Anzeigeaufforderung und startet erneut den Anzeigeablauf.
Die DUO-LED (3) bleibt während der Adressenanzeige dunkel.
Adressvergabemodus über die Programmierung aktivieren (durch AWE/
Zentrale).
Der aktivierte Adressvergabemodus wird durch Blinken der DUO-LED grün
(3) angezeigt (kurzes Aufleuchten mit längerer Pause).
Die Abschaltung des Adressvergabemodus erfolgt über die Programmierung.
DUO-LED grün
Die dargestellte Anzeige
entspricht Adresse 24
Zehnerstelle
Einerstelle
1
2
3
123
Zehnerstelle
Einerstelle
LED
grün
LED
gelb
DUO LED
nur grün
123
LED
grün
LED
gelb
DUO LED
nur grün
123
0
F
i
r
3
123
456
789
1
2
3
LED grün
LED gelb
DUO-LED
nur grün
