La información en esta adenda sustituye la presentada en la guía del usuario.
La siguiente información, que se incluye en este recuadro, es una actualización de la guía del usuario. El cable amarillo de 3 vías
(3-WAY) NO se debe conectar a ningún cable cuando el interruptor está en una instalación de conmutación simple. Siga el dia-
grama a continuación si intenta utilizar el interruptor en una instalación de conmutación simple.

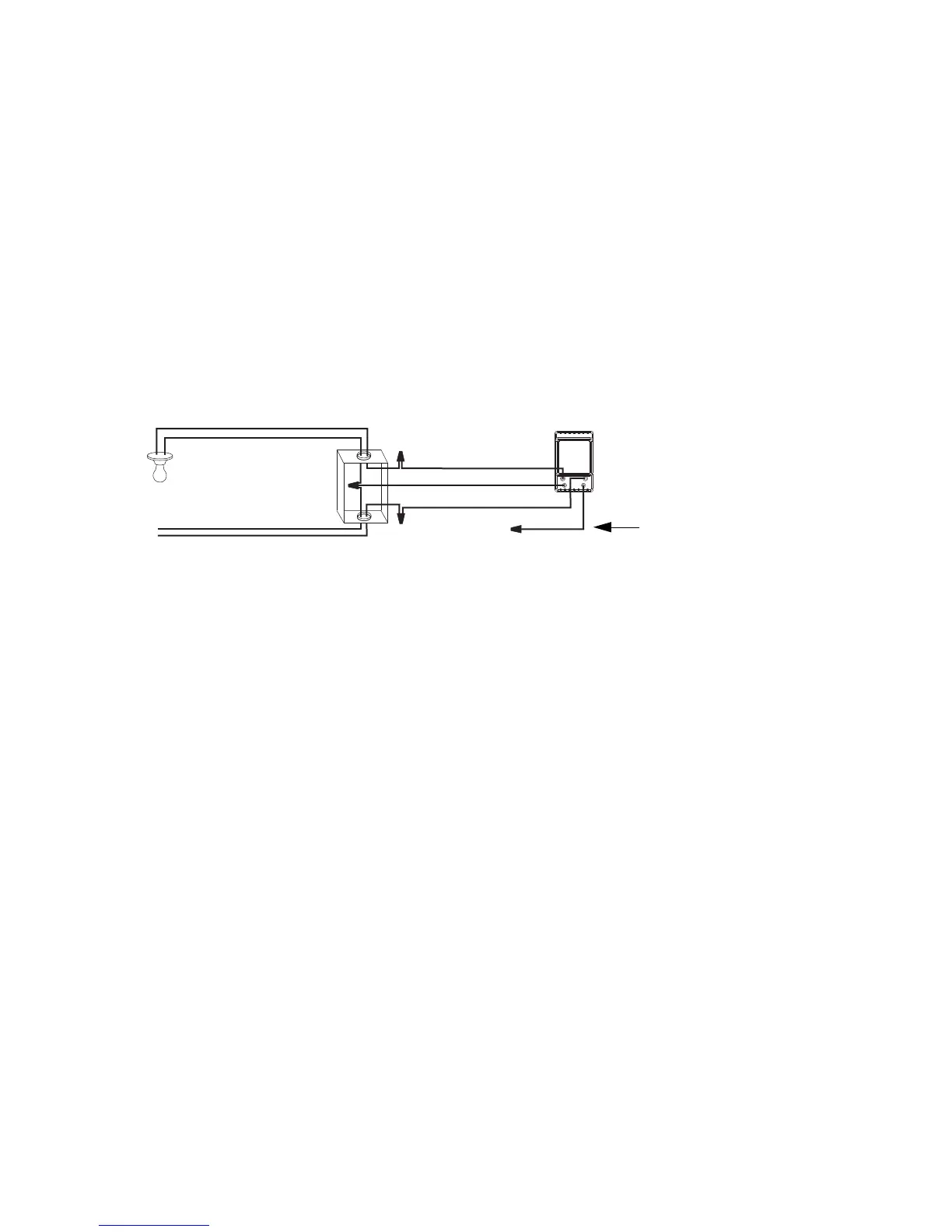

INSTALACIÓN DE CONMUTACIÓN SIMPLE
1. Corte la alimentación al interruptor de circuito para evitar una descarga eléctrica.
2. Retire el interruptor existente.
3. Instale el nuevo interruptor (refiérase al diagrama a continuación).
4. Conecte la alimentación al interruptor de circuito.
NOTA: Utilice el diagrama en la guía del usuario para una instalación de 3 vías.
IMPORTANTE
No instale el interruptor en un área donde la temperatura exceda la clasificación de -40 °F a 140 °F (-40 °C a 60 °C).
Negro (LINE)
Amarillo (3-WAY)
120
VAC
Azul (LOAD)
Blanco (NEUTRAL)
negro
blanco
NOTA: Aísle el cable amarillo de 3
vías (3-WAY) de otros cables
utilizando un conector sin soldadura.
negro
blanco
Printed in USA / Imprimé aux É.-U. / Impreso en EE.UU. 08-2012
