12

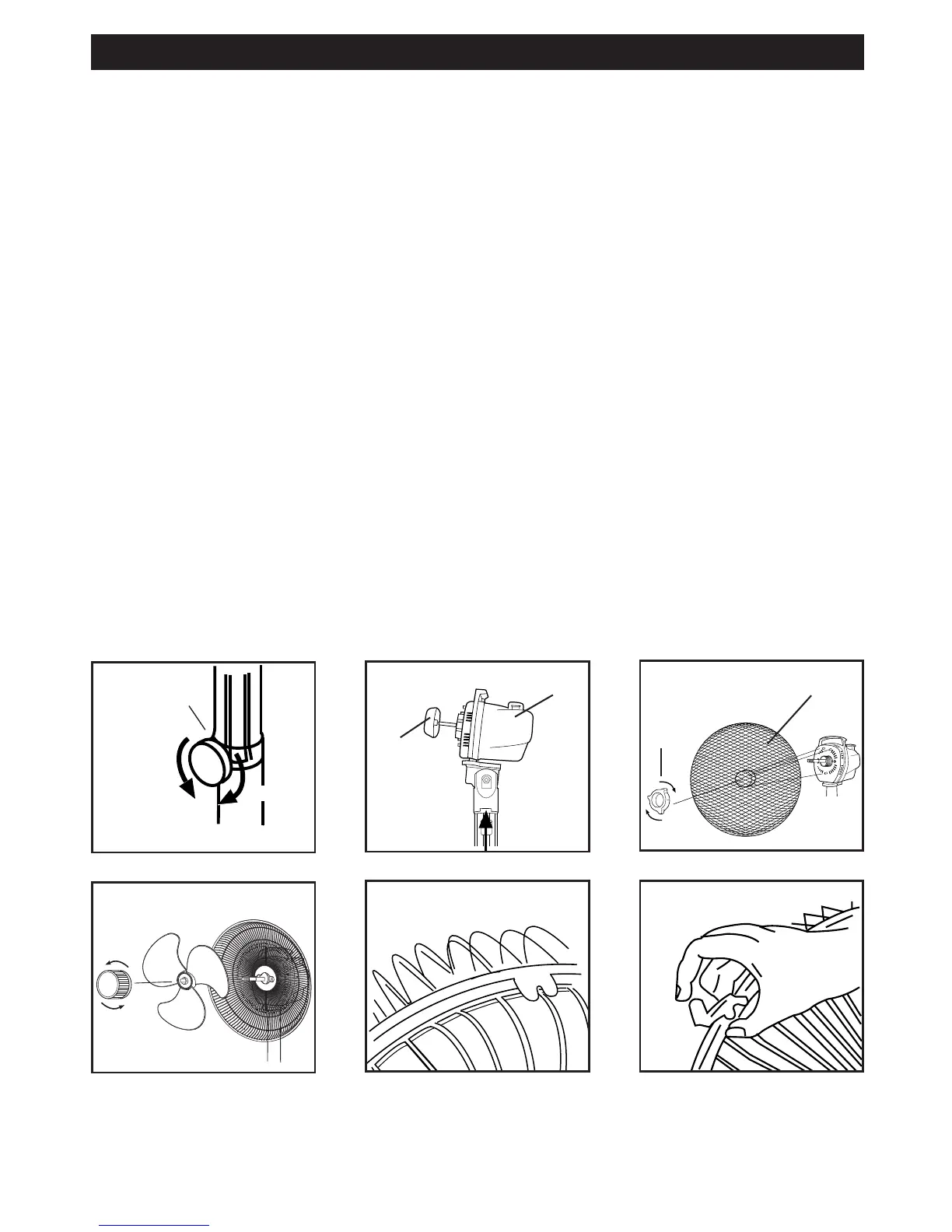

D. Assemblage du haut du ventilateur
• Placez le boîtier du moteur (C) sur la rallonge métallique et immobilisez-le en
tournant le bouton d’assemblage en sens HORAIRE (fig. 3).
Remarque : Si tourner le bouton d’assemblage en sens horaire n’immobilise
pas le boîtier du moteur à la rallonge métallique, tournez le bouton en sens
antihoraire jusqu’à ce que la rallonge glisse plus loin dans l’ensemble du
moteur puis tournez le bouton d’assemblage en sens horaire pour le fixer à la
rallonge.
• L’écrou rond de montage de la grille arrière vient fixé au boîtier du moteur.
Détachez-le en le tournant en SENS ANTIHORAIRE. Vous l’immobiliserez de
nouveau plus tard (fig. 4).
• Mettez la grille arrière sur le boîtier du moteur – les 2 trous du centre de la grille
arrière doivent se caler sur les 2 saillies du boîtier du moteur. Placez alors l’écrou
de montage de la grille arrière (E) au centre et tournez-le en sens HORAIRE (fig. 5)
pour le serrer.
• Faites correspondre le trou central du module des pales et la vis en saillie par
rapport à l’ensemble du moteur. Veillez à ce que les 2 rainures se trouvant à
l’arrière de l’hélice coïncident bien avec les barres en saillie de l’arbre entourant la
vis fixée au boîtier du moteur. Poussez alors le module des pales en place. Ceci
fait, enfoncez le bouton de l´hélice au centre du ventilateur puis serrez-le en le
tournant en SENS ANTIHORAIRE (fig. 6).
• Faites soigneusement concorder la grille avant et la grille arrière (fig. 7). Afin de fixer
la grille avant, levez les attaches intégrées sur son périmètre et fixez-les à la grille
arrière (fig. 8).
INSTRUCTIONS DE MONTAGE (SUITE)
