INSTRUCTIONS DE MONTAGE
Poteau
métallique (A)
Base
A. Assemblage de la base
• Posez la base sur une surface plane.
• Adaptez le bas du poteau de métallique (A) dans le renfoncement rond de la base fig.2).
B. Immobilisation du poteau à la base
• Faites correspondre les 3 trous de vis du bas du poteau de métallique (A) et les 3 trous
de la base.
• Fixez le poteau de métallique à la base en insérant et vissant les 3 vis dans les 3 trous
de la base (fig. 2).
• Faites glisser le couvre-mât dans la base et tournez-le en sens antihoraire pour qu’il
s’assujettisse fermement en place.
C. Réglage de la hauteur du ventilateur
• Tournez le bouton de réglage de la hauteur (B) en sens ANTIHORAIRE afin de le
desserrer.
• Tirez la section de rallonge métallique désirée hors de la poteau de métallique.
• Tournez le bouton de réglage de la hauteur (B) en sens HORAIRE pour le resserrer et
immobiliser la rallonge métallique à la hauteur voulue.
Attaches (G)
Bouton de
pales (D)
Grille arrière (F)
Grille avant
Module
de pales
Écrou de
montage de la
grille arrière
(E)
Boitier du
moteur (C)
Bouton de réglage
de la hauteur (B)

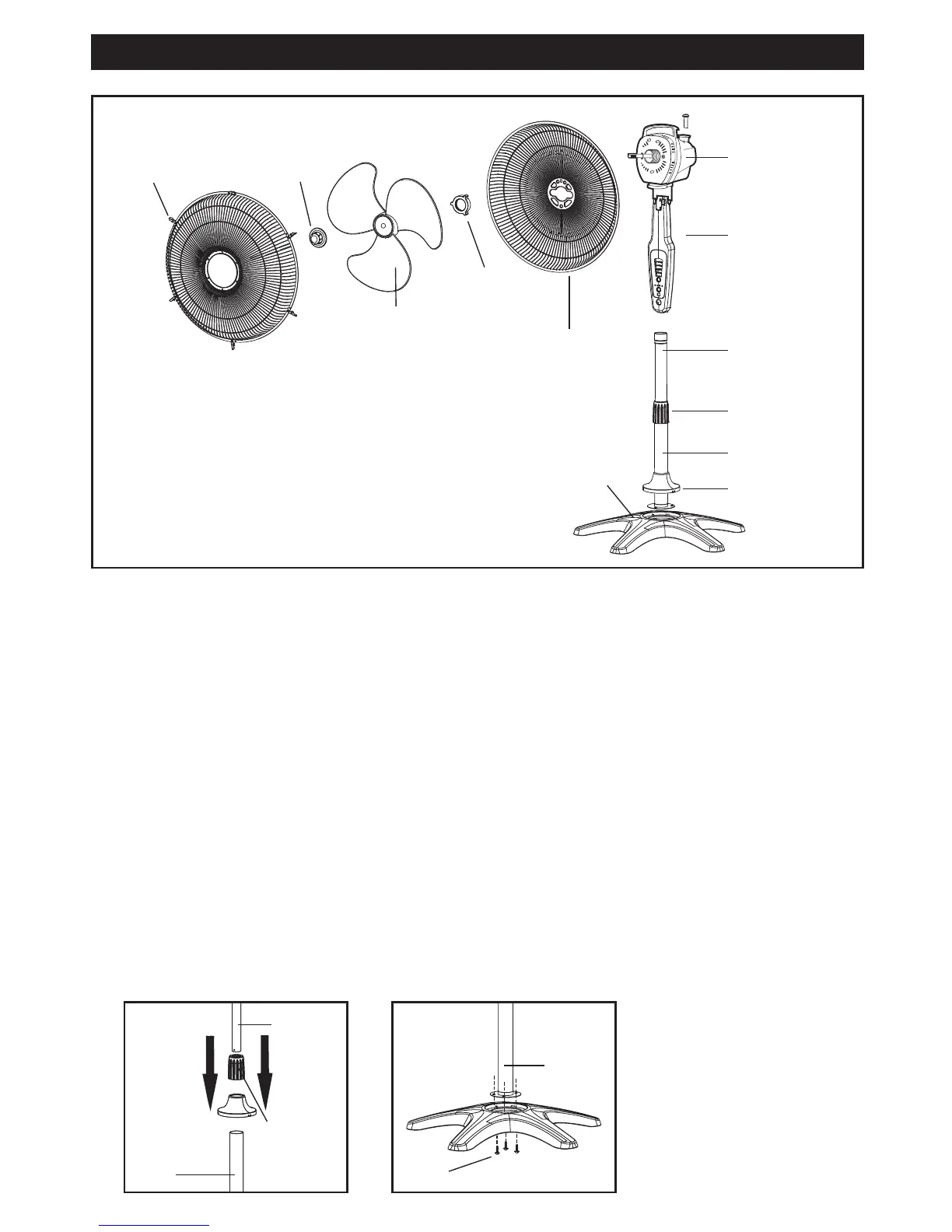

Fig. 2
Vis
Poteau
métallique
A
Fig. 1
Rallonge
métallique
Poteau
métallique
A
Tableau de
commande
Couvre-mât
Bouton de
réglage de
la hauteur
B
Poteau
métallique (A)
