D. Armar la Parte Superior del Ventilador

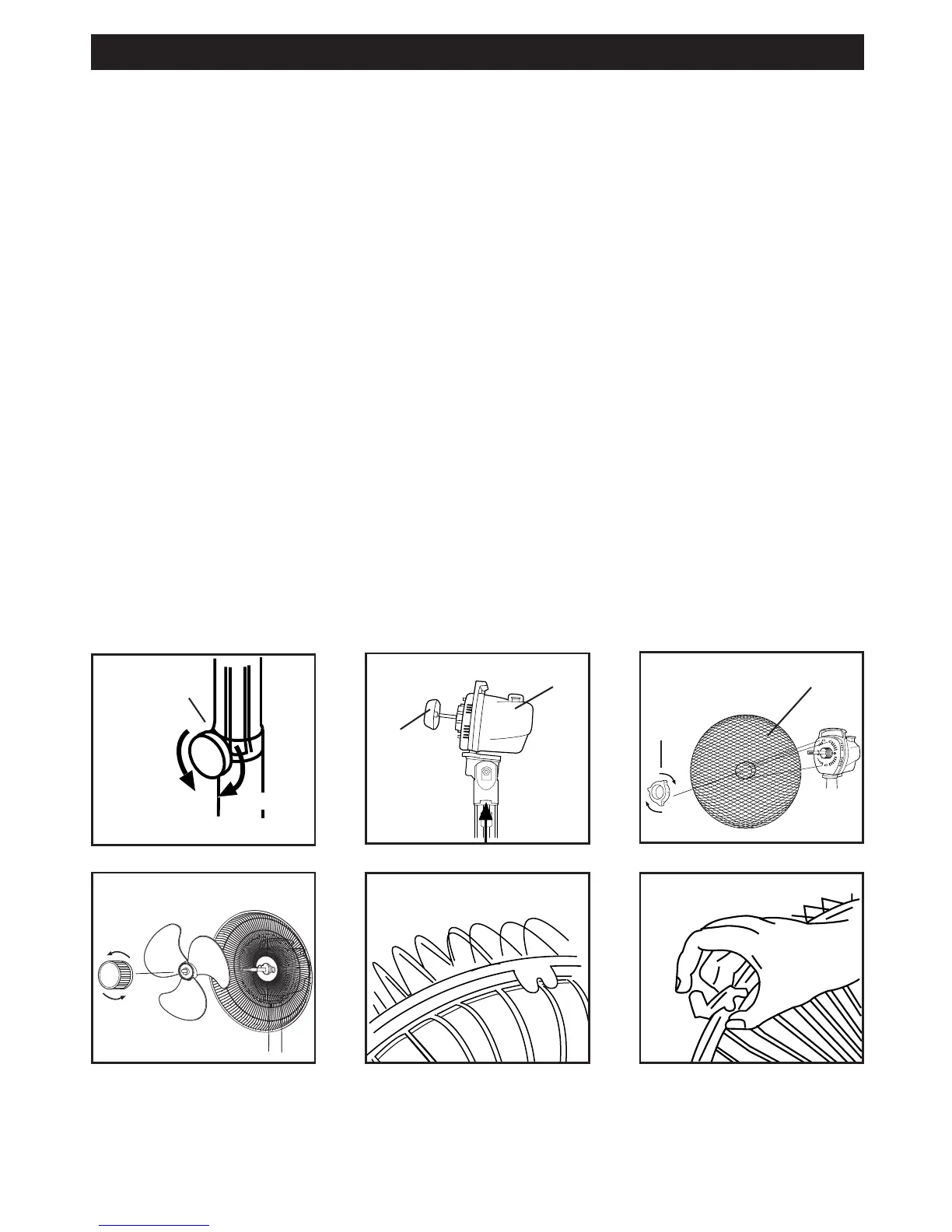

• Coloque el Montaje del Motor (C) en la Extensión Metálica del Poste y asegúrelo
girando la Perilla de Montaje hacia la DERECHA (Fig. 3).
Nota: Si girando el montaje de la perilla hacia la derecha no asegura el
montaje del motor a la extensión del poste, gire el montaje de la perilla hacia
la izquierda hasta que la extensión del poste metálico pueda deslizarse
más en el montaje del motor. Después, gire el montaje de la perilla hacia la
derecha para asegurarlo en la extensión del poste metálico.
• La Tuerca de Montaje de la Rejilla Posterior Circular vendrá adjunta con el Montaje
del Motor. Retírela girando hacia la IZQUIERDA. Usted volverá a colocar la Tuerca
de Montaje de la Rejilla Posterior más adelante. (Fig. 4).
• Coloque la Rejilla Posterior en la Cubierta del Motor, asegurándose que los 2
agujeros en el centro de la Rejilla Posterior se acomoden sobre las dos perillas
elevadas en la Cubierta del Motor. Ahora coloque la Tuerca de Montaje de
la Rejilla Posterior (E) en el centro del ventilador, y apriete girándola hacia la
DERECHA (Fig. 5).
• Alinee el agujero en el centro del Aspa del Ventilador con el tornillo extendido del
Montaje del Motor. Asegúrese que las 2 ranuras en la parte posterior del Aspa del
Ventilador se alineen con las barras que se extienden del eje y rodean el tornillo
adjunto al Montaje del Motor. Después empuje el Aspa del Ventilador en su sitio.
Ahora empuje la Perilla del Aspa en el centro del Ventilador, y apriete girando la
Perilla del Aspa hacia la IZQUIERDA (Fig. 6).
• Alinee adecuadamente la Rejilla Frontal con la Rejilla Posterior (Fig. 7). Para
asegurar la Rejilla Frontal en el ventilador, levante los clips integrados alrededor de
la Rejilla Frontal, y sujételos a la Rejilla Posterior (Fig. 8).
INSTRUCCIONES DE MONTAJE (Continuación)
