Honeywell RTHL2510 Series - Cableado Bomba de Calor

RTHL2510/RTHL2410
23 69-2580ES—01
SETUP CABLEADO ASSISTANCE TROUBLESHOOTING
Cableado—bomba de calor

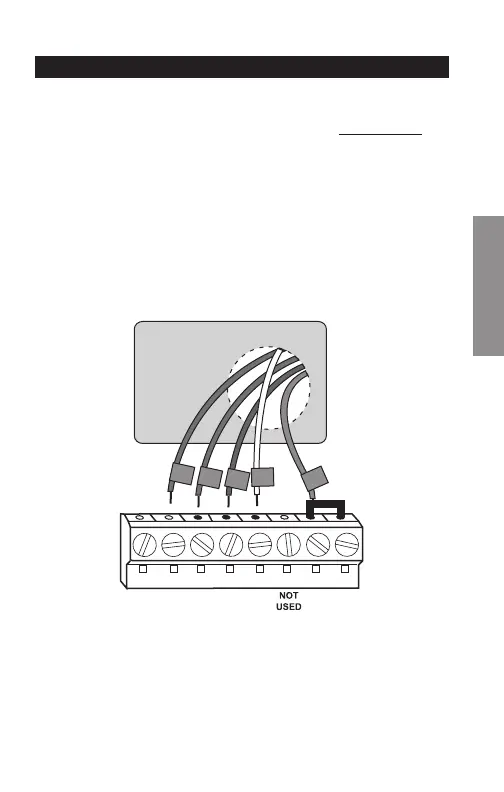

Conecte los cables: Bomba de calor
1. Coordine cada cable etiquetado con la misma letra del
termostato nuevo.
2. Con un destornillador afloje los tornillos de los
terminales, inserte los cables, luego ajuste los
tornillos.
3. Introduzca el excedente de cable en la abertura de
la pared.
¿Los rótulos no coinciden? Consulte la página 24.
El cableado está completo, regrese al paso 7.
M32727
GW/
AUX
OBY
Y
G
O
R
R
Rc
Aux
