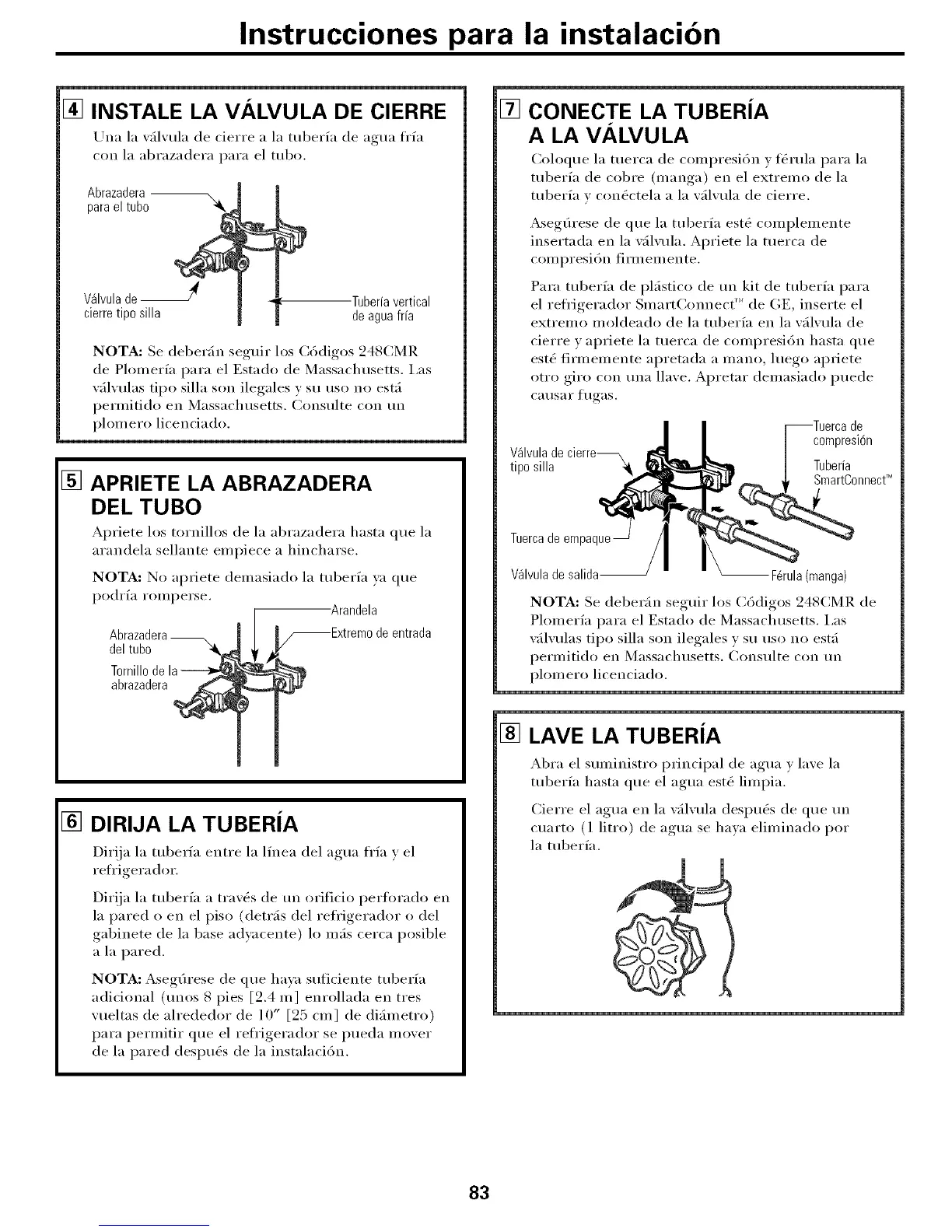

Instrucciones para la instalacion
[] INSTALE LA VALVULA DE CIERRE
Una la xfilxula de cierre a la tuber/a de agua fr/a
con la abrazadera para el tubo.
Abrazadera
parael tubo _lk
V_lvulade_ -Tuberfavertical
cierretiposilla deaguafrfa
NOTA: Se deberfin seguir los C6digos 248CM1 ?.
de Plomerfa para el Estado de Massachusetts. I,as
xfibulas tipo silla son ilegales y su uso no estfi
permitido en Massachusetts. Consulte con tm
plomero licenciado.
[] APRIETE LA ABRAZADERA
DEL TUBO
Apriete los tornillos de la abrazadera hasta que la
arandela sellante empiece a hincharse.
NOT.&: No apriete demasiado la mberfa ya que
podrfa romperse.
deltubo
Tornillode
abrazadera
Arandela
o de entrada
! •
[] DIRIJA LA TUBER[A
Dir!ja la mber/a entre la l/nea del agua fr/av el
refl'igera dot.
Dir!ja 1;I tuberfa a tra\'g_s de tm orificio perlorado en
la pared o en el piso (detrfis del refl'igerador o del
gabinete de la base adyacente) lo mils cerca posible
a la pared.
NOTA: Asegfirese de que h;ml suficiente tuberfa
adidonal (tmos 8 pies [2.4 m] enrollada en tres
vueltas de alrededor de ] 0" [25 cm] de difimetro)
para permitir que el refl'igerador se pueda mover
de la pared despug_s de la instalaci6n.
[] CONECTE LA TUBERiA
A LA VALVULA
(_oloque 1;I tuerca de compresi6n ) tiXrula para 1;i
tuberfa de cobre (manoa_ en el extremo de la
mberfa _ cong_ctela a la xfilxula de cierre.
Asegfirese de que la mberfa est_ complemente
insertada en la vfilvula. Apriete la tuerca de
compresi6n fii_nleinente.
Para tuberfa de plfistico de tm kit de tuberfa para
el refl'igerador SmartConnect _'_de GE, inserte el
extreino moldeado de la tuberfa en la vfilvula de
cierre y apriete la tuerca de compresi6n hasta que
est_ firmemente apretada a mano, luego apriete
otto giro con tma llave. Apretar demasiado puede
causar fugas.
compresi6n
Wlvula de "
tipo silla Tuberfa
SmartConnect_
Tuercade
Vfilvula de salida-- --F_rula (manga)
NOTA: Se deberfin seguir los C6digos 248CMR de
Plomerfa para el Estado de Massachusetts. i,as
xfilvulas tipo silla son ilegales y su uso no estfi
permitido en Massachusetts. Consulte con tm
plom ero licenciado.
[] LAVE LA TUBERiA
Abra el suministro principal de agua y lave la
tuberfa hasta que el agua estt) limpia.
Cierre el agua en la vfilvula despu_s de que tm
cuarto (1 litro) de agua se haw1 eliminado pot
la mberfa.
@
83
