Montageanleitung Isolationspakete CV-MV (I) Rev.03 130128
Stand: 04.02.2013
Istruzioni di montaggio
Isolamento termico con barre di chiusura
CombiVal
MultiVal
4 205 544 / 03 – 13/01
Con riserva di modifica
IMPORTANTE: Per il montaggio sono richieste due persone!

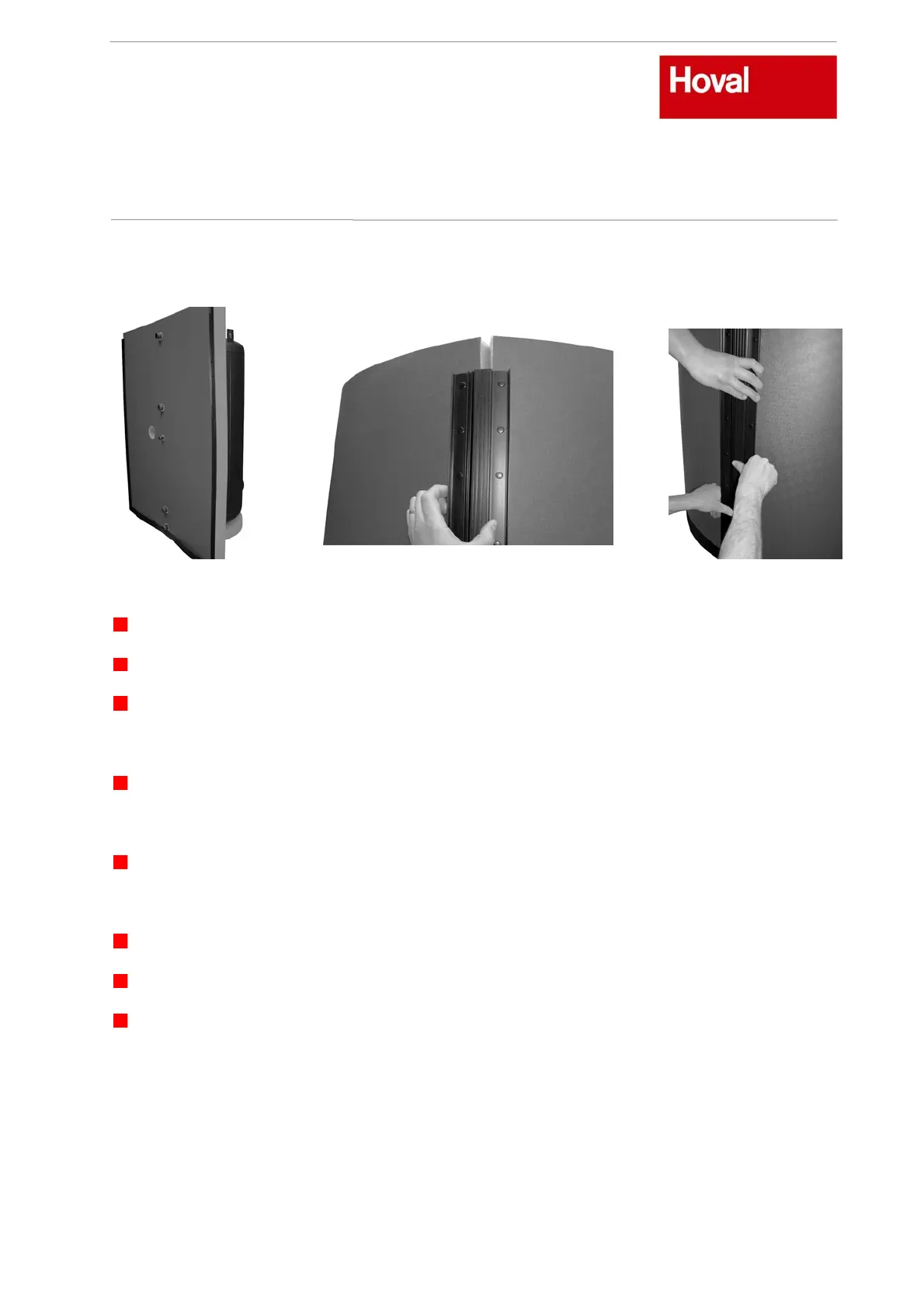

Fig. 1 Fig. 2 Fig. 3
Posare l’isolamento del fondo.
Inserire la metà dell’isolamento „lato attacchi“ sopra gli attacchi (Fig. 1).
Applicare l’isolamento „lato flangia“ al bollitore. Fare attenzione all’orientamento delle
aperture per gli attacchi, flangia, termometro, ecc. del bollitore. Se necessario creare dei
supporti per compensare l’altezza.
Chiudere nella prima o seconda tacca, iniziando da sopra, il profilo di chiusura (Fig. 2).
Affinché le due metà dell’isolamento non scivolino sul bollitore, la seconda persona deve
tenere salde dall’altra parte le due altre metà dell’isolamento.
Verificare nuovamente la posizione delle aperture degli attacchi sull’isolamento e applicare,
sul lato opposto al precedente, il profilo di chiusura inserendolo nella prima o seconda tacca
(Fig. 3).
Alternativamente serrare i due profili di chiusura nella terza o quarta tacca.
Posare il coperchio dell’isolamento e montarlo.
Applicare la vite della flangia (incl. Isolamento).
