Page 1

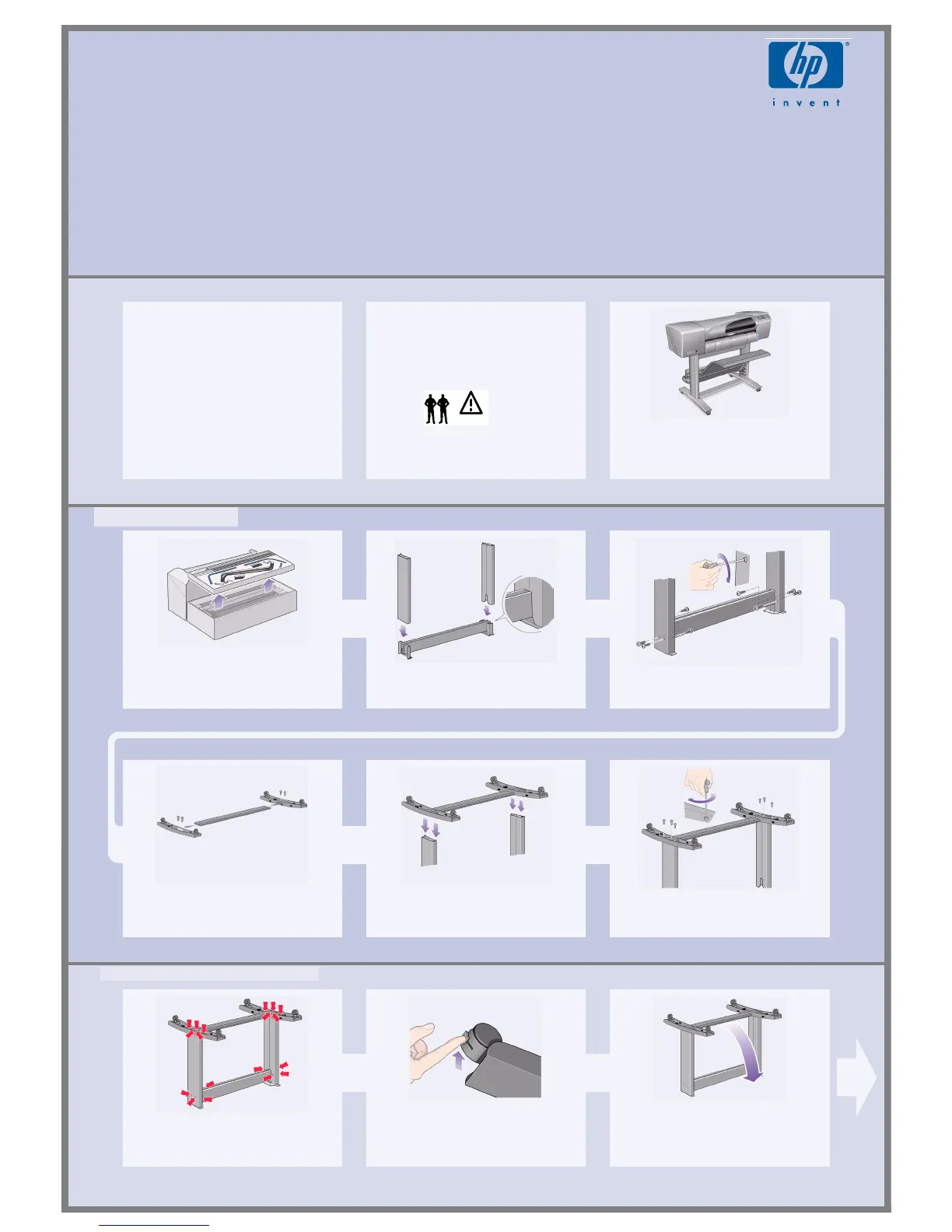

Imprimantes HP DesignJet séries 500 et 800
Socle et bac récepteur format D/A1—
Instructions d’assemblage
Sommaire
1. Assemblage du socle (page 1)
2. Installation du socle sur l’imprimante (page 1)
3. Fixation du bac récepteur (page 2)
Les informations contenues sur ce poster sont valables
pour les produits HP :
• Socle et bac récepteur pour les modèles au format
D/A1–numéro de référence C7781A et C7782A.
Pour installer cet accessoire une fois l’installation
principale terminée, suivez les instructions fournies sur
ce poster.
Pour installer l’accessoire lors de l’installation principale,
consultez les étapes appropriées figurant sur le poster
Instructions d’assemblage et d’installation de
l’imprimante.
Lisez attentivement ces instructions...
et terminez chaque étape avant de poursuivre.
Démarche à suivre
• Certains éléments de l’imprimante étant volumineux,
2 ou 3 personnes sont nécessaires pour les
soulever. Pour plus de détails, consultez les
descriptions repérées par le
symbole :
Imprimante au format D/A1 avec son socle et son
bac récepteur.
1–Séparez le socle et le bac récepteur. Mettez de
côté le carton séparant les éléments du bac récepteur et
ceux du socle pour accéder à ces derniers.
2–Fixez les montants sur le côté extérieur de la
traverse. Notez que l’assemblage du socle s’effectue
à l’envers.
3–Mettez en place les huit vis. Utilisez les plus
petites vis sur lesquelles vous devez insérer une
rondelle.
4–Positionnez la traverse horizontale des pieds
sur ceux-ci.
Insérez la traverse dans la fente de
chaque pied.
5–Positionnez les pieds sur les montants.
6–Fixez les pieds aux montants à l’aide de dix
vis.
Utilisez ici aussi les plus petites vis dotées de
rondelles.
1–Vérifiez que les vis du socle sont serrées.
Si vous ne parvenez à serrer toutes les vis, dévissez-en
une ou deux pour que les montants, les pieds et les
traverses soient alignés, puis resserrez les vis.
2–Vérifiez que les quatre freins sont bloqués
comme illustré.
3–Retournez le socle pour qu’il soit dans sa
position normale.
1. Assemblage du socle
2. Installation du socle sur l’imprimante
Français
