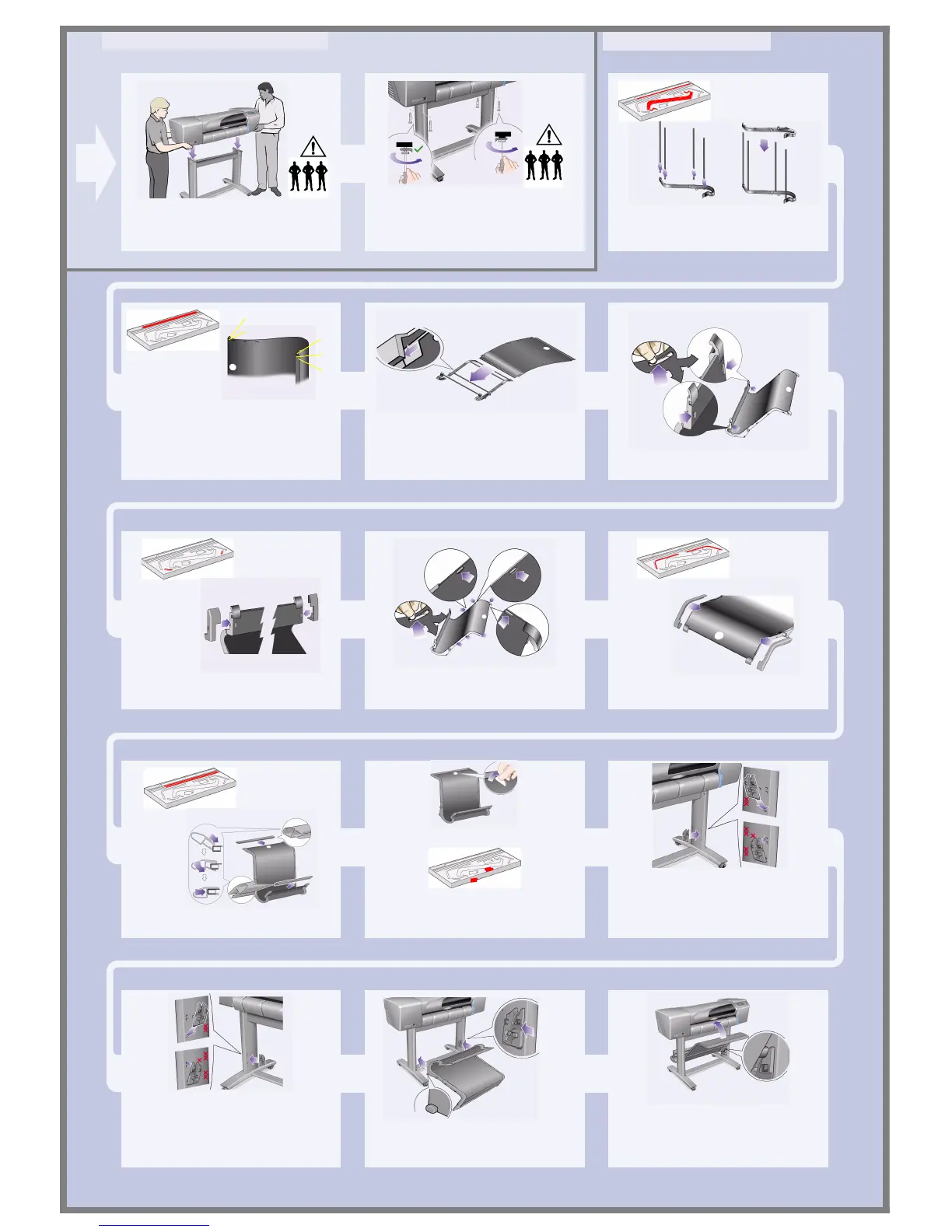

4–Placez l’imprimante sur le socle.
ATTENTION : 2 personnes doivent soulever
l’imprimante pendant qu’une troisième fixe le socle—voir
l’étape 5.
5–Fixez le socle à l’aide des quatre vis à tête
plate large.
Deux vis (sur un montant) sont fixées
normalement.
ATTENTION : deux des vis situées sur le même
montant s’enfoncent moins que les autres—ne les
serrez pas trop fort.
1–Insérez les quatre barres dans les
emplacements prévus sur le support droit, puis
mettez en place sur celles-ci le support gauche.
2–Retirez la bande du bac récepteur de son
emballage.
Vous devrez la plier à cinq emplacements
différents. Pliez la bande à 1 cm et à 2 cm de chaque
extrémité (vous obtiendrez au total quatre plis) dans le
même sens et en veillant ce que le repère en forme de
cercle soit dirigé vers l’extérieur. Pliez la bande une
cinquième fois, toujours dans le même sens, à 9 cm de
l’extrémité la plus éloignée du cercle d’orientation.
1cm
1cm
1cm
1cm
7cm
3–Faites glisser la bande du bac dans les
rainures des supports, puis pliez-la pour la
mettre en place.
Introduisez d’abord l’extrémité
composée de deux plis. Faites glisser la bande jusqu’au
bout, de sorte que les plis soient bien à leur place.
4–Fixez la bande à l’une des extrémités...
5–...puis posez les deux embouts sur cette
même extrémité.
6–Fixez la bande à l’autre extrémité...
7–...puis posez les deux embouts sur cette
même extrémité.
8–Installez les joints sur la bande et sur les
côtés.
9–Le montage du bac récepteur est à présent
terminé. Vous pouvez décoller le cercle d’orientation.
Les étapes suivantes consistent à monter le bac
récepteur sur le socle de l’imprimante. Vous devrez
d’abord installer les adaptateurs sur les montants, puis
introduire le bac récepteur dans ces adaptateurs.
10–Fixez l’adaptateur droit sur le socle. Cet
adaptateur porte la lettre “R”. Installez-le à l’avant du
montant droit. Introduisez tout d’abord la partie
inférieure de l’adaptateur dans la rainure puis poussez
ce dernier vers le haut jusqu’à ce que deux déclics se
fassent entendre,
indiquant qu’il est bien en place.
11–Fixez l’adaptateur gauche sur le support.
L’adaptateur gauche porte la lettre “L”. Installez-le à
l’avant du montant gauche.
Pour retitrer un adaptateur, déverrouillez les deux
loquets situés sur la partie supérieure de l’adaptateur.
Pour ce faire, insérez un stylo ou tout autre ustensile
similaire dans l’ouverture.
12–Introduisez le bac récepteur dans les
adaptateurs.
Mettez le bac en position horizontale
puis introduisez les petites tiges dans leur rainure.
13–Soulevez le bac récepteur jusqu’à ce qu’il
soit bien en place.
Soulevez le bac récepteur de sorte que les grandes
tiges s’alignent sur les rainures prévues pour les
recevoir et que le bac récepteur s’enclenche.
2. Installation du socle sur l’imprimante
(suite)
3. Fixation du bac récepteur
