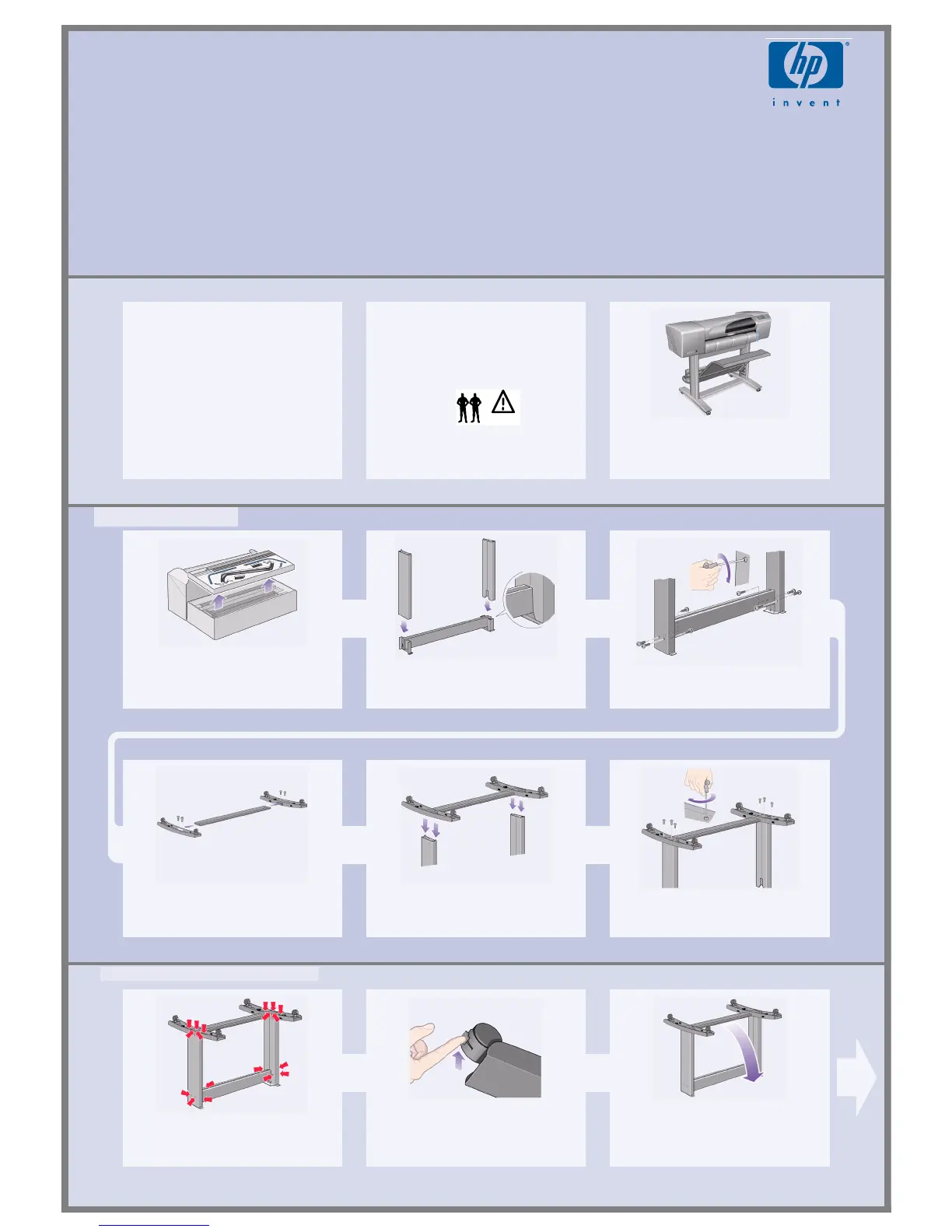

Stampanti HP DesignJet serie 500 e 800
Supporto D/A1 e cestino per la carta—
Istruzioni di montaggio
Contenuto di questo poster
1. Montare il supporto (pag. 1)
2. Montare il supporto sulla stampante (pag. 2)
3. Montare il cestino per la carta (pag. 2)
Le informazioni contenute nel presente poster sono
valide per i seguenti prodotti HP:
• Supporto e cestino per la carta supplementari per i
modelli di dimensioni D/A1 – numeri di parte C7781A
e C7782A.
Se si installa questo accessorio al termine
dell’installazione principale seguire queste istruzioni.
Se l’installazione viene eseguita contemporaneamente
all’installazione principale, leggere i relativi punti nel
Poster di montaggio e configurazione della stampante.
Leggere attentamente le istruzioni...
e completare ogni fase prima di iniziare quella
successiva.
Cosa serve per l’operazione
• Poiché alcuni dei componenti della stampante sono
pesanti, sono necessarie 2 o 3 persone per
sollevarli. Vedere le istruzioni per i dettagli; viene
utilizzato il simbolo:
Stampante di dimensioni D/A1 con supporto e
cestino per la carta montato.
1–Separare il supporto dal cestino per la carta.
Spostare il vassoio di cartone all’interno, che separa i
componenti del cestino da quelli del supporto della
stampante. Ciò permette di accedere ai componenti del
supporto.
2–Montare le gambe sull’esterno del braccio a
croce. Il supporto va montato tenendolo rovesciato.
3–Inserire otto viti nelle gambe. Utilizzare le viti
più piccole con le rondelle.
4–Inserire il sostegno orizzontale del piede nel
piede.
Spingere il sostegno nel relativo alloggiamento
in ciascun piede.
5–Collocare i piedi sul gruppo delle gambe.
6–Fissare i piedi alle gambe con dieci viti.
Anche in questo caso, usare le viti più piccole con le
rondelle.
1–Controllare che tutte le viti siano ben fissate.
Se non è possibile stringere tutte le viti correttamente,
cercare di svitarne una o due, in modo che le gambe, i
piedi e i supporti a croce siano allineati, quindi fissarle.
2–Controllare che siano stati attivati tutti e
quattro i freni, come indicato.
3–Girare il supporto e metterlo diritto.
1. Montare il supporto
2. Montare il supporto sulla stampante
Italiano
