HP XW8400

7/8
フロント ファン キッ トの取り付け
ステップ 2 －フロン ト ファンとカード ガイドの取り付け
取 り 付ける ワーク ステーシ ョ ンの準備ができた ら、 次の手順に従ってフ ロ ン ト ファンを取り付
けます。
1. シャーシからカード ガイドを取り外します。 2 つのカー ド ガイド ラッチを外します。 カー
ド ガー ド をシステム ボー ド の方向に回転して ( 図
1 参照 )、シャーシから持ち上げて取り
出します ( 図
2 参照 )。 ( 次の図は、 参考と し て HP xw8400 Workstation の例を示し ていま
す。 )

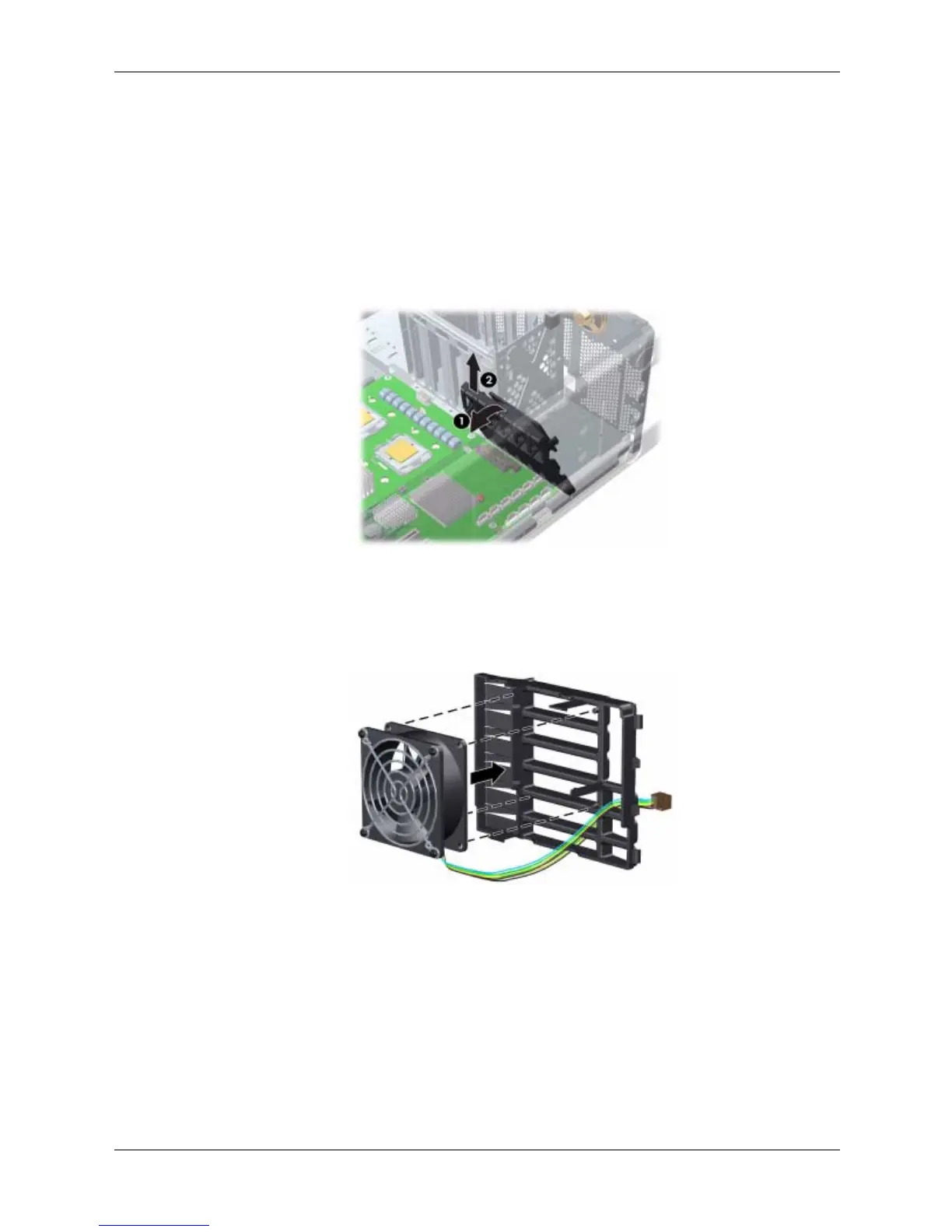

図 1 カード ガイドの取り外し
2. フロント ファンをカード ガイ ドに取り付けます。 ファンのラベルをカード ガイ ドに向け、
ファンのプロテクタ スク リーンは外側に向けて、 ファンをカード ガ イ ド に位置合わせ し ま
す。 フ ァ ンには、 エア フ ローの方向を示す矢印が付いています。 フ ァ ンのワ イ ヤはカー ド
ガイドの溝に通します。 ファンをカード ガ イ ド にはめ込みます。
図 2 フロント ファンのカード ガ イ ド への取 り 付け
