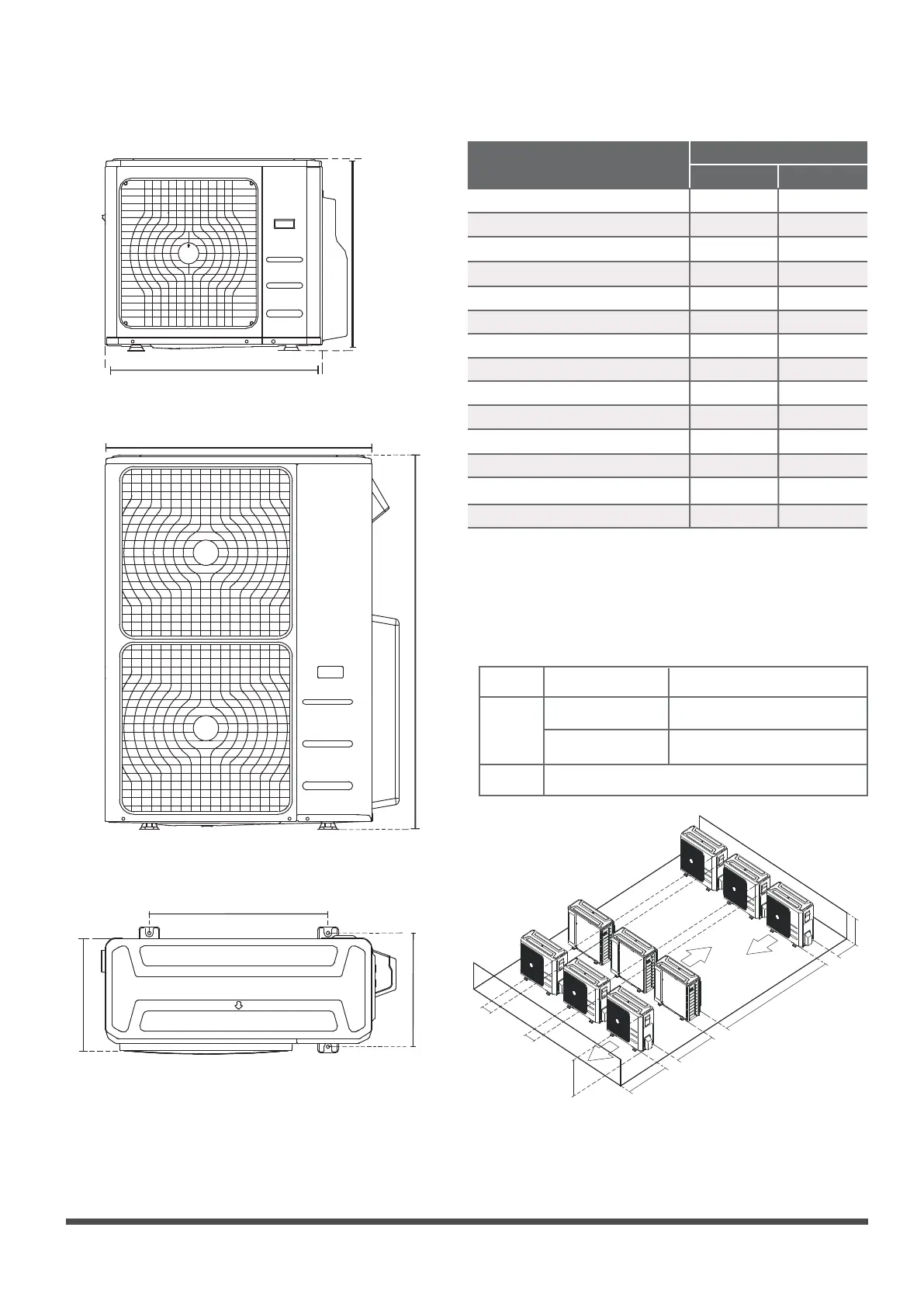

Unité extérieure de type divisée
(Voir Fig 6.4, 6.5, 6.6, 6.10 et Tableau 6.1)
Fig. 6.6
Fig. 6.7
Fig. 6.5
A
L
B
D
L
H
H
L
H
Fig. 6.4
Dimensions de l'unité extérieure
L x H x P
Dimensions de montage
Distance A Distance B
760 x 590 x 285 (29,9 x 23,2 x 11,2) 530 (20,85) 290 (11,4)
810 x 558 x 310 (31,9 x 22 x 12,2) 549 (21,6) 325 (12,8)
845 x 700 x 320 (33,27 x 27,5 x 12,6) 560 (22) 335 (13,2)
900 x 860 x 315 (35,4 x 33,85 x 12,4) 590 (23,2) 333 (13,1)
945 x 810 x 395 (37,2 x 31,9 x 15,55) 640 (25,2) 405 (15,95)
990 x 965 x 345 (38,98 x 38 x 13,58) 624 (24,58) 366 (14,4)
946 x 810 x 420 (37,2 x 31,9 x 16,53) 673 (26,5) 403 (15,87)
946 x 810 x 410 (37,2 x 31,9 x 16,14) 673 (26,5) 403 (15,87)
952 x 1333 x 410 (37,5 x 52,5 x 16,14) 634 (24,96) 404 (15,9)
952 x 1333 x 415 (37,5 x 52,5 x 16,14) 634 (24,96) 404 (15,9)
845 x 702 x 363 (33,27 x 27,6 x 14,3) 540 (21,26) 350 (13,8)
938 x 1369 x 392 (36,93 x 53,9 x 15,43) 634 (24,96) 404 (15,9)
900 x 1170 x 350 (35,4 x 46 x 13,8) 590 (23,2) 378 (14,88)
800 x 554 x 333 (31,5 x 21,8 x 13,1) 514 (20,24) 340 (13,39)
300 cm / 118 po ou davantage
A
Rangées d'installations en série
L ° H
L ° 1/2 H
L A
25 cm / 9,8 po ou davantage
1/2 H < L ° H
30 cm / 11,8 po ou davantage
L > H
Ne peut pas être installée
Tableau 6.1 : Spécifications de la longueur
de l'unité extérieure de type « Split »
(unité : mm/pouce)
Tableau 6.2 Les relations entre H, A et L
sont comme suit.
25 cm / 9,8 po
ou davantage
25 cm / 9,8 po
ou davantage
60 cm / 23,6 po
ou davantage
150 cm / 59 po
ou davantage
