Tableau 8.2 : Autres régions
≤ 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25 - 32 4
32 - 45 6
Couvercle
Vis

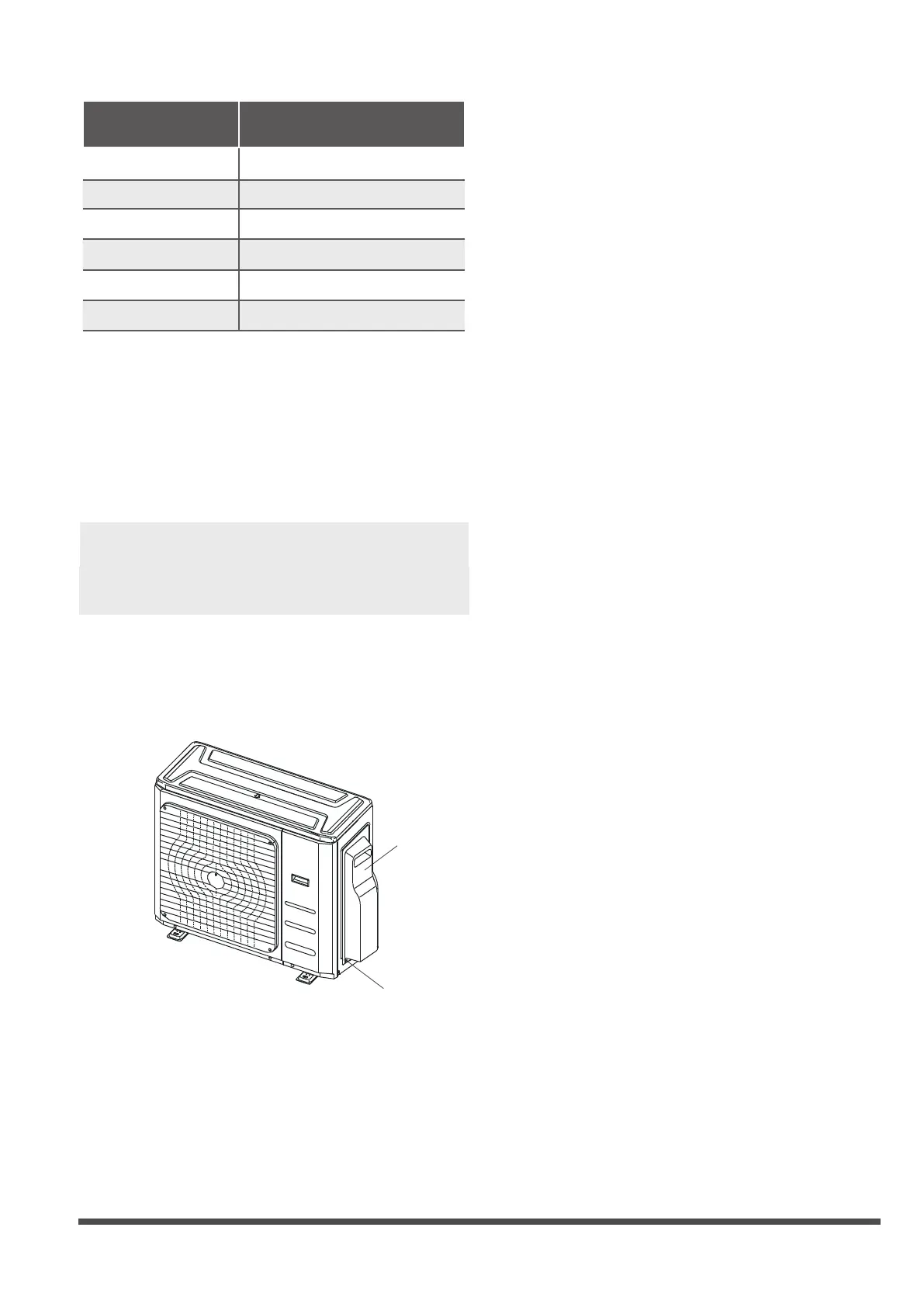

Fig. 8.1
Courant nominal
de l'appareil (A)
b. À l'aide d'une pince à dénuder, enlevez
l'enveloppe en caoutchouc des deux
extrémités du câble de signal pour révéler
15 cm (5,9 po) de câbles à l'intérieur.
c. Dénudez l'isolant des deux extrémités des
câbles.
d. À l'aide d'une pince à sertir, pincez les
cosses de mise à la terre au niveau des
extrémités des câbles.
REMARQUE : lors du branchement des câbles,
veuillez minutieusement suivre le schéma de
câblage (qui se trouve à l'intérieur du couvercle
du boîtier de commande électrique).
2. Retirez le couvercle électrique de l'unité
extérieure. S'il n'y a pas de couvercle sur
l'unité extérieure, démontez les boulons de
la carte d'entretien et retirez le panneau de
protection. (Voir Fig. 8.1)
3. Branchez les cosses de mise à la terre sur les
bornes. Faites correspondre les
couleurs/étiquettes du câble avec les
étiquettes sur le bornier, puis vissez
fermement la cosse de mise à la terre de
chaque câble sur sa borne correspondante.
4. Serrez le câble à l'aide du serre-câble désigné.
5. Isolez les câbles non-utilisés avec du
ruban électrique. Tenez-les à l'écart des
parties électriques ou des pièces en
métal.
6. Réinstallez le couvercle du boîtier de
commande électrique.
Section soumise au
cisaillement nominal (mm²)
