HTW P26 Series User Manual

│Installation
Note:Unefoisl’assemblagedutuyaud’échap-
pement et le curseur de fenêtre ajustable sont
préparés, choisissez l’une des méthodes d’instal-
lation suivantes.

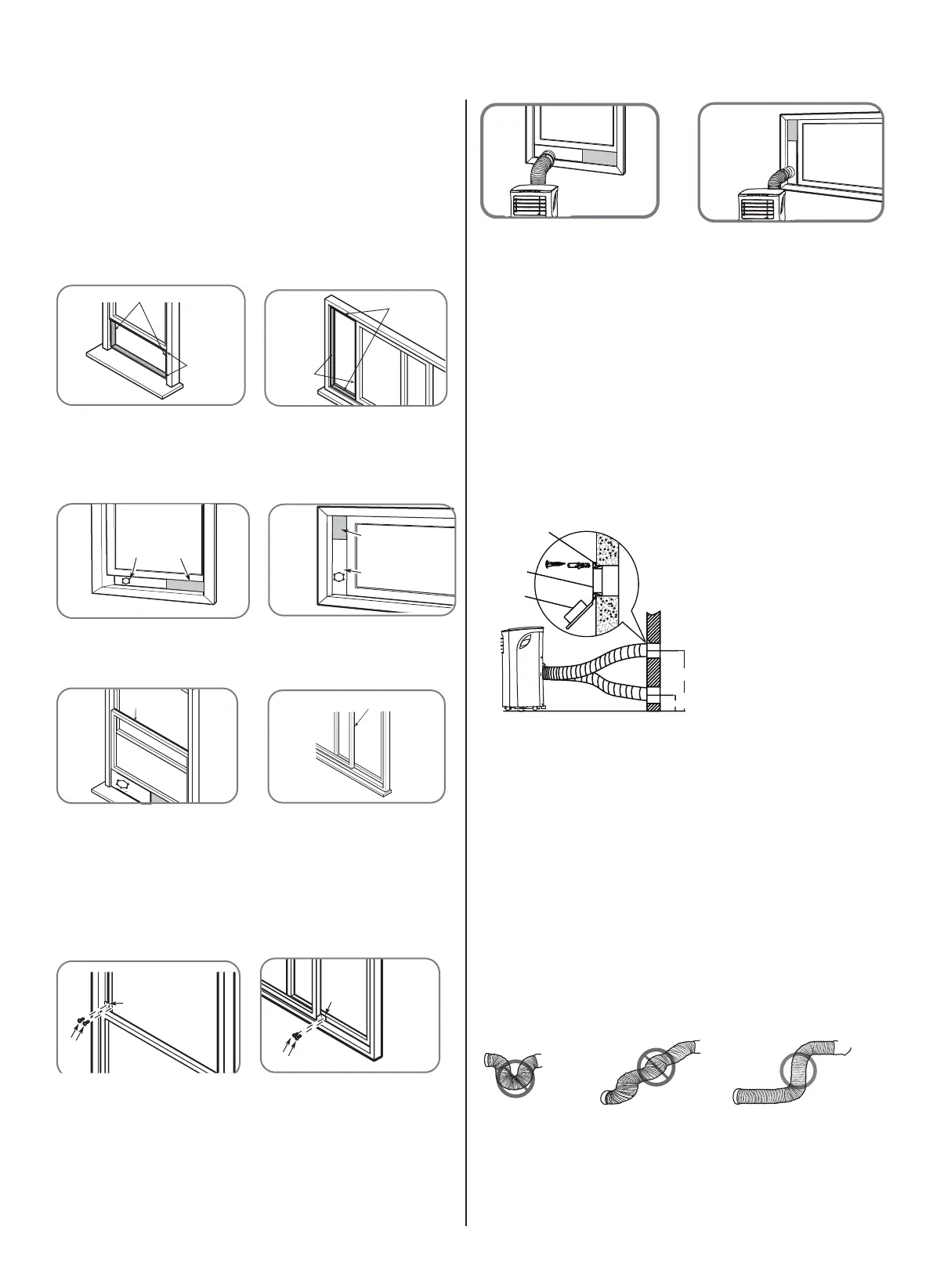

Type1:Installationd'unefenêtresuspendueou
d'une fenêtre coulissante (optionnel)
JointdemousseB
(type adhésif-plus court)
JointenmousseA
(Type adhésif)
JointenmousseA
(Type adhésif)
ou
JointdemousseB
(type adhésif-plus
court)
1. Coupez les bandes de joint de mousse adhé-
sivesAetBàlabonnelongueur,puislesxezau
battant et au cadre de la fenêtre, comme indiqué.
Curseur de
fenêtre B
(si nécessaire)
Curseur de fenêtre B
(si nécessaire)
Curseur de fenêtre A
Curseur de
fenêtre A
ou
2. Insérez le curseur de la fenêtre dans l'ouver-
ture de la fenêtre.
JointdemousseC
(Type non adhésif)
JointdemousseC
(Type non adhésif)
ou
3. Coupez la bande de joint en mousse non
adhésive C en fonction de la largeur de la fenêtre.
Insérez le joint entre le verre et le cadre de la
fenêtre pour empêcher l'air et les insectes de
pénétrer dans la pièce.
Support de sécurité
Support de
sécurité
2 Vis
2 Vis
ou
4. Si vous le souhaitez, installez le support de
sécurité avec 2 vis comme indiqué.
ou
5. Insérez l’adaptateur de curseur de fenêtre dans
le trou du curseur de fenêtre.
Type2:Installationmurale(optionnel)
1. Découpez un trou de 125mm (4,9 pouces)
dans le mur pour l'adaptateur d'évacuation mural
B. 2. Fixez l'adaptateur d'évacuation mural B au
mur à l'aide des quatre ancrages et vis fournis
dans le kit. 3. Connectez l’assemblage de tuyau
d’échappement (avec l’adaptateur d’échappement
mural A) à l’adaptateur d’échappement mural B.
Position d'ancrage
d'expansion
Note:Couvrezletrouàl’aide
du capuchon de l’adaptateur
lorsqu’il n’est pas utilisé.
Adaptateur d'échap-
pement mural B
Capuchon d'adap-
tateur
max 120cm ou 47 pouces
min 30cm ou 12 pouces
Note:Pourassurerunfonctionnementcorrect,NE
PAS trop étendre ou plier le tuyau. Assurez-vous
qu'il n'y a pas d'obstacle autour de la sortie d'air
du tuyau d'échappement (de l'ordre de 500 mm)
anquelesystèmed'échappementfonctionne
correctement. Toutes les illustrations de ce manu-
elsontuniquementàdesnsd’explication.
Votre climatiseur peut être légèrement différent.
La forme réelle doit prévaloir.
