3. Corte a tira do selo de espuma não adesivo C para
corresponder à largura da janela. Insira o lacre entre o vidro e
a moldura da janela para impedir a entrada de ar e insetos na
sala.
4. Se desejar, instale o suporte de segurança com 2
parafusos, como mostrado.
2 Parafusos
Suporte de segurança
Espuma selo B (adesivo tipo
mais curto)
Um vedante de espuma
(tipo adesivo)
Janela deslizante Uma
janela deslizante B (se
necessário)
Espuma de vedação C (tipo
não-adesiva)
Espuma de vedação C (tipo
não-adesiva)
2 Parafusos
Suporte de
segurança
Tipo 2: Instalación en Pared (opcional)
1. Corte un agujero de 125 mm (4,9 pulgadas) en la pared
para el Adaptador de Descarga de Pared.
2. Asegure el Adaptador de Descarga de Pared B usando los
cuatro tacos y tornillos provistos en el kit.
3. Conecte el Conjunto de Man-guera de Descarga (con el
Adaptador de Descarga en Pared A) al Adaptador de
Descarga en Pared B.
Nota: o furo da
tampa utilizando a
tampa adaptadora,
quando não em
utilização.
Nota: Para garantir uma operação adequada, NÃO estenda
demais nem dobre a mangueira. Verifique se não há
obstáculos ao redor da saída de ar da mangueira de
descarga (na faixa de 500 mm) para que o sistema de
descarga funcione corretamente. Todas as imagens neste
manual são apenas para fins explicativos.
O seu ar condicionado pode ser ligeiramente diferente. Pré-
qualifica o formulário atual.
120 centímetros máximo ou
mínimo 30 centímetros de 47 polegadas ou 12 polegadas
posição de âncora de
expansão
Adaptador cap
Exhaust Adaptador
de parede B
Nota: Depois de preparar a montagem Mangueira de
descarga e controle deslizante da janela ajustável,
escolha um dos seguintes métodos de instalação.

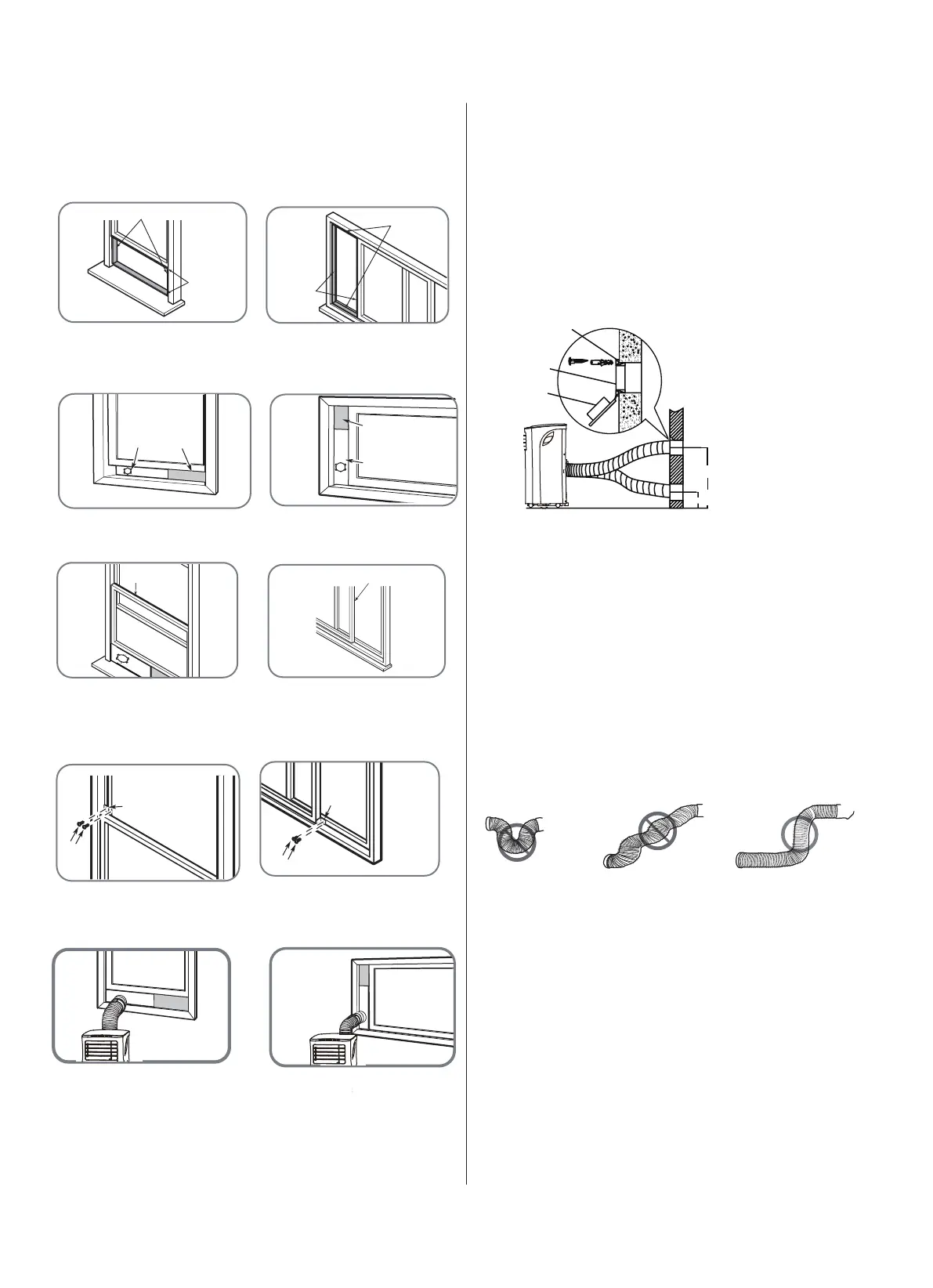

Tipo 1: Instalação em janela suspensa ou deslizante
(opcional)
1. Corte as tiras das vedações de espuma adesiva A e B no
comprimento apropriado e prenda-as nas molduras das
janelas, como mostrado.
ou
ou
ou
ou
ou
2. Insira o conjunto do controle deslizante da janela na abertura
da janela.
Espuma selo B (adesivo tipo
mais curto)
Um vedante de espuma
(tipo adesivo)
deslizante janela A janela deslizante B
(se necessário)
5.Inserte el adaptador del deslizador de ventana en el agujero
del deslizador de ventana.
│Instalação
