SUPPORT AVEC BOULONS

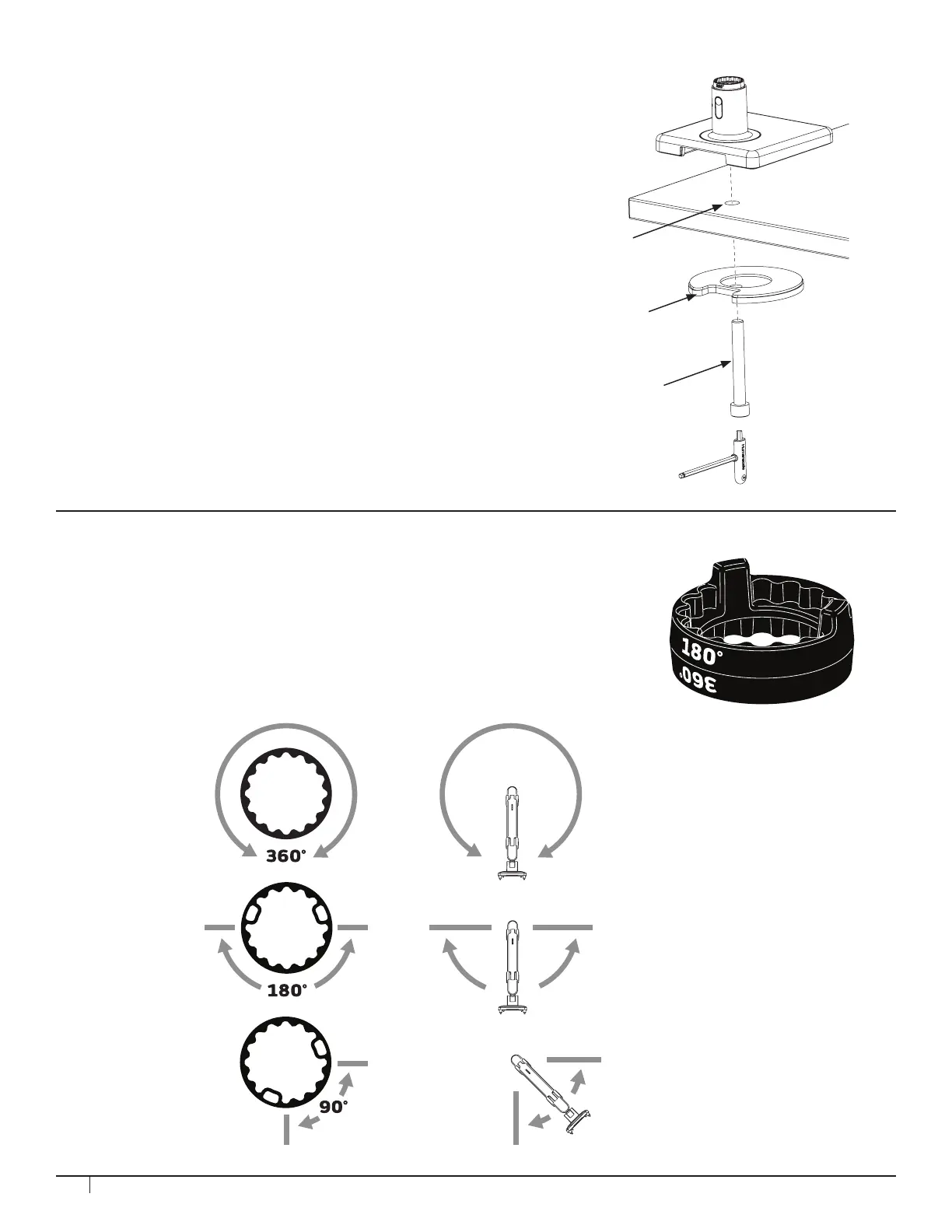

1. Percer un trou de 12,7mm (½po) à travers la surface de travail à
l’emplacement désiré.
REMARQUE: Le support avec boulons peut accueillir un trou jusqu’à
102mm (4po) de diamètre. Si le trou est de 51mm (2po) ou plus, les
câbles peuvent être acheminés à travers le trou. Pour certains trous de
passe-ls de 51mm (2po), les câbles doivent être acheminés avant
l’installation du support pour recevoir les ches de câble (l’accès aux
câbles est d’environ 38,1x6,35mm [1,5x0,25po] avec des passe-ls
de 51mm [2po]).
2. Positionner la base M2.1 sur le trou de la surface de travail (J).
3. Aligner la plaque à boulonner (K), côté mousse vers le haut, sous la
surface de travail. Faire passer le boulon (L) à travers le trou de la
plaque et le visser dans la base M2.1 à l’aide d’une clé hexagonale de
8mm.
Dans chaque connexion de bras, il y a un anneau d’arrêt intelligent réglable qui
peut être positionné pour limiter l’amplitude de mouvement du bras. En fonction
de l’orientation de l’anneau, les bras peuvent être réglés pour une rotation de
90°, 180° ou 360°. L’angle marqué sera au centre de la plage de mouvement.
Les anneaux d’arrêt doivent être congurés de manière à ce que la tête de lien
dynamique ne passe pas derrière le bord arrière de l’unité.
Le bras peut pivoter
complètement à 360°.
Le bras peut pivoter à 180°.
Le bras peut pivoter à 90°.
ÉTAPE 2: AJUSTEMENT DE LA BUTÉE INTELLIGENTE
J
L
K
