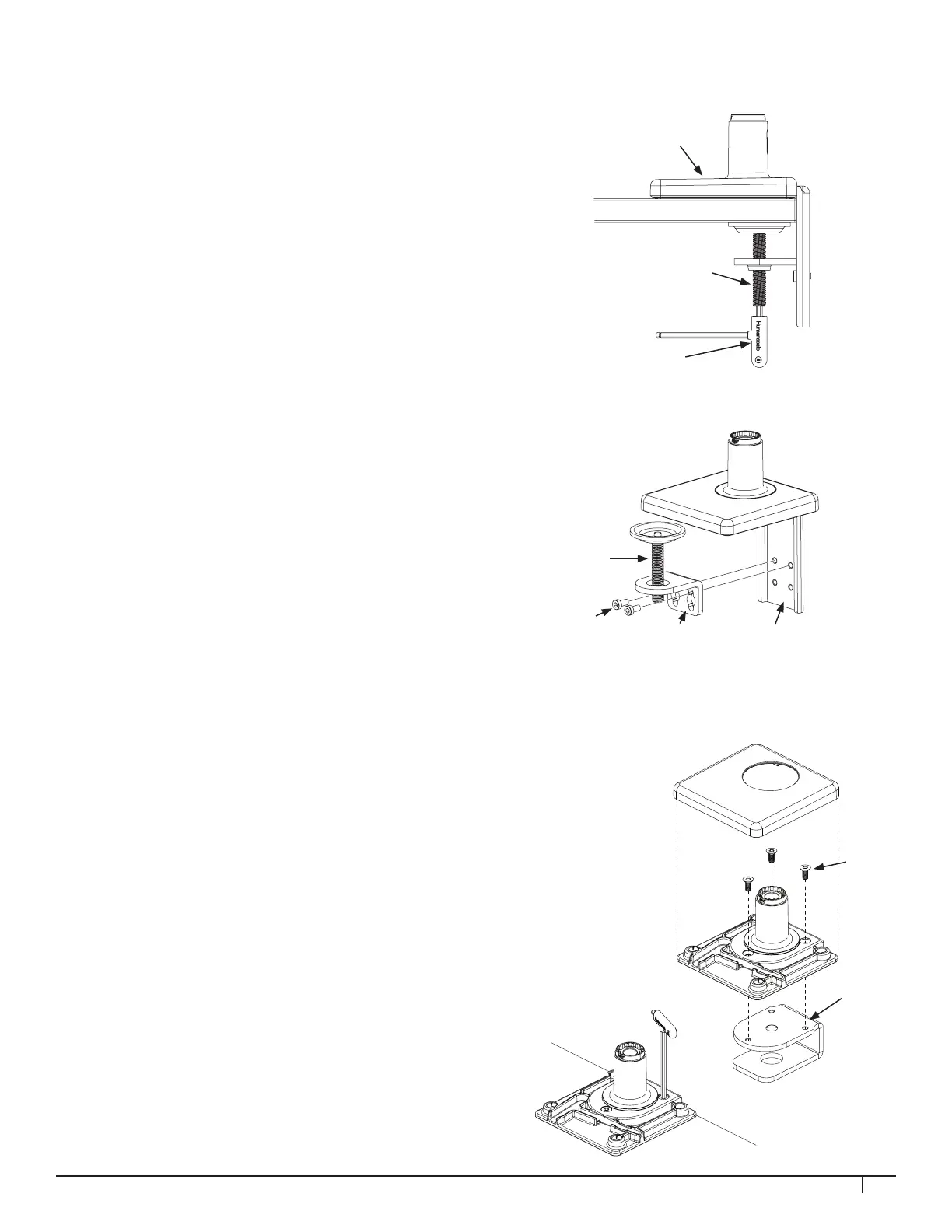

PASO 1: FIJAR EL SOPORTE A LA SUPERFICIE DE TRABAJO
SOPORTE CON ABRAZADERA
NOTA: Hay dos conjuntos de agujeros para los tornillos de la abrazadera
a n de permitir el ajuste según el grosor de cada supercie de trabajo.
Use los agujeros superiores para supercies de un grosor de hasta 1,8"
(48mm) y los agujeros inferiores para supercies de un grosor de hasta
2,7" (68mm).
A - Para la instalación en supercies de trabajo con bordes libres:
1. Deslice la base (A) hasta el borde de la supercie de trabajo y ajuste
por completo los tornillos de la abrazadera (B) con una llave hexagonal
de 4mm (C).
B - Para la instalación en supercies de trabajo contra paredes o
paneles:
NOTA: Este método también se puede usar para montar a través de
agujeros pasacables de más de 3".
1. Separe la parte inferior de la abrazadera (D) de la parte superior (E)
aojando los tornillos (F) con una llave hexagonal de 5mm.
2. Posicione la parte superior de la abrazadera contra el borde de la
supercie de trabajo.
3. Debajo de la supercie de trabajo, vuelva a unir la parte inferior de la
abrazadera a la parte superior utilizando los tornillos de la abrazadera.
4. Ajuste por completo los tornillos de la abrazadera (G) con una llave
hexagonal de 5mm.
NOTA: Los soportes con abrazadera no se pueden usar para montar el
M2.1 a ninguna supercie vertical.
SOPORTE PARA ESCRITORIOS
DESLIZANTES
1. Remueva la cubierta de la base.
2. Sujete holgadamente la abrazadera para escritorios deslizantes (H)
a la base con los tres tornillos incluidos (I). Los tornillos no deberían
quedar ajustados por completo.
3. Deslice la base y la abrazadera por el borde trasero de la supercie de
trabajo hasta que la abrazadera quede sobre el borde.
4. Ajuste por completo los tres tornillos de la abrazadera para asegurar la
base a la supercie de trabajo.
A
B
C
D
F
H
I
G
E
