NOTA: Antes de agregar cada segmento, ajuste el tope
inteligente (A) siguiendo el paso 2. Si usa una conguración
de 3 segmentos, uno de ellos debe ser de 4". Es posible que
se deba modicar el orden de instalación de los segmentos
para seguir las instrucciones del paso 2.
1. Inserte el segmento inclinado en el soporte hasta que el
botón de liberación quede ajustado.
2. Inserte el segmento dinámico en el segmento inclinado
hasta que el botón de liberación quede ajustado.
3. Para quitar un segmento, presione el botón de liberación
(B) y levante el segmento desde la bisagra.
1. Separe la cubierta VESA del soporte VESA.
2. Posicione el soporte VESA sobre los agujeros de montaje detrás del monitor
con los recortes en forma de D ubicados verticalmente. Sujete el soporte con
los 4 tornillos VESA proporcionados.
3. Coloque la cubierta VESA de nuevo en su lugar.
NOTA: El soporte VESA tiene agujeros de 75mm y 100mm. Si necesita separar
el soporte del monitor, use los tornillos VESA largos y los separadores de plástico.
También puede usar los tornillos que vienen con el monitor.

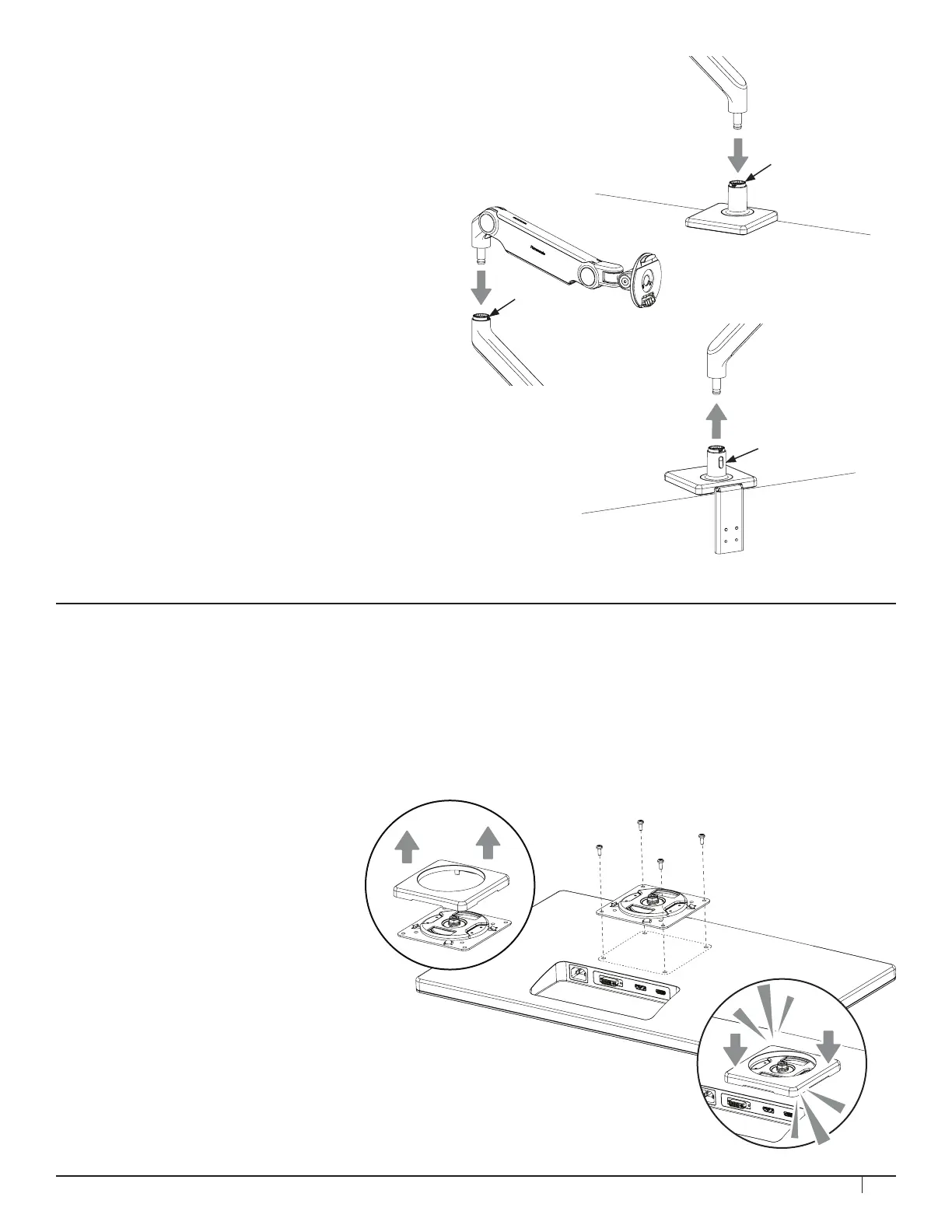

PASO 3: FIJAR EL BRAZO A LA BASE
PASO 4: SUJETAR EL SOPORTE VESA AL MONITOR
