31

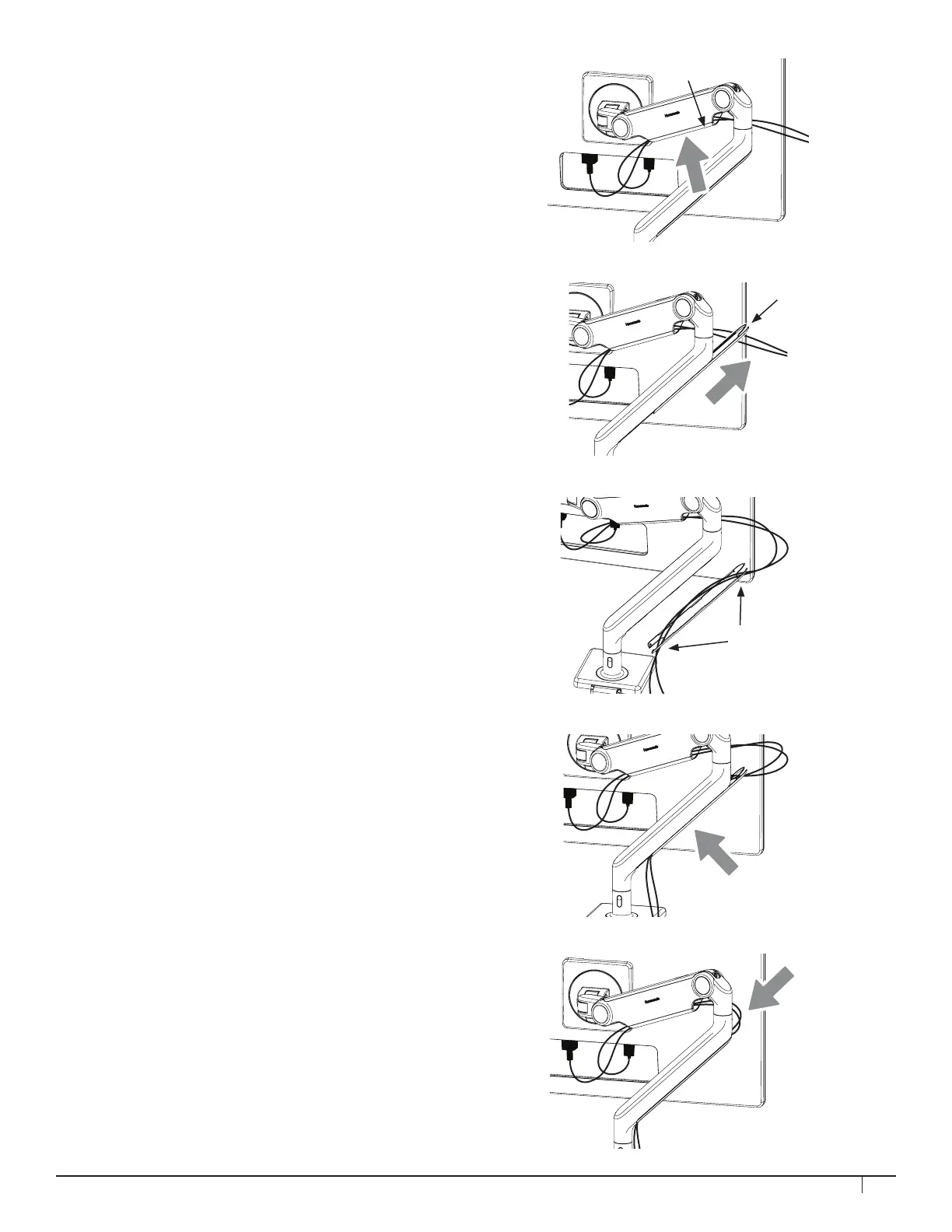

1. Encaminhe a energia e monitore os cabos por meio
dos grampos de cabo exíveis no elo superior do
M2.1 (A).
OBSERVAÇÃO: deixe folga suciente nos cabos para
permitir que os braços girem sem diculdade.
2. Deslize a tampa de plástico (B) no elo inferior para
cima para remover.
3. Usando os dois recortes (C) como guias, passe os
cabos sobre a tampa do elo inferior.
4. Levante a tampa e os cabos até o elo inferior,
certicando-se de que a tampa que nivelada com a
superfície do braço.
5. Deslize a tampa para baixo no braço para travá-la
no lugar e, em seguida, puxe suavemente os cabos
através do braço para remover o excesso de folga.
CUIDADO: não insira cabos de extensão. Não insira
nenhum cabo que conecte uma estação de trabalho a
outra.
ETAPA 7: GERENCIAMENTO DE CABOS
A
B
C
