Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

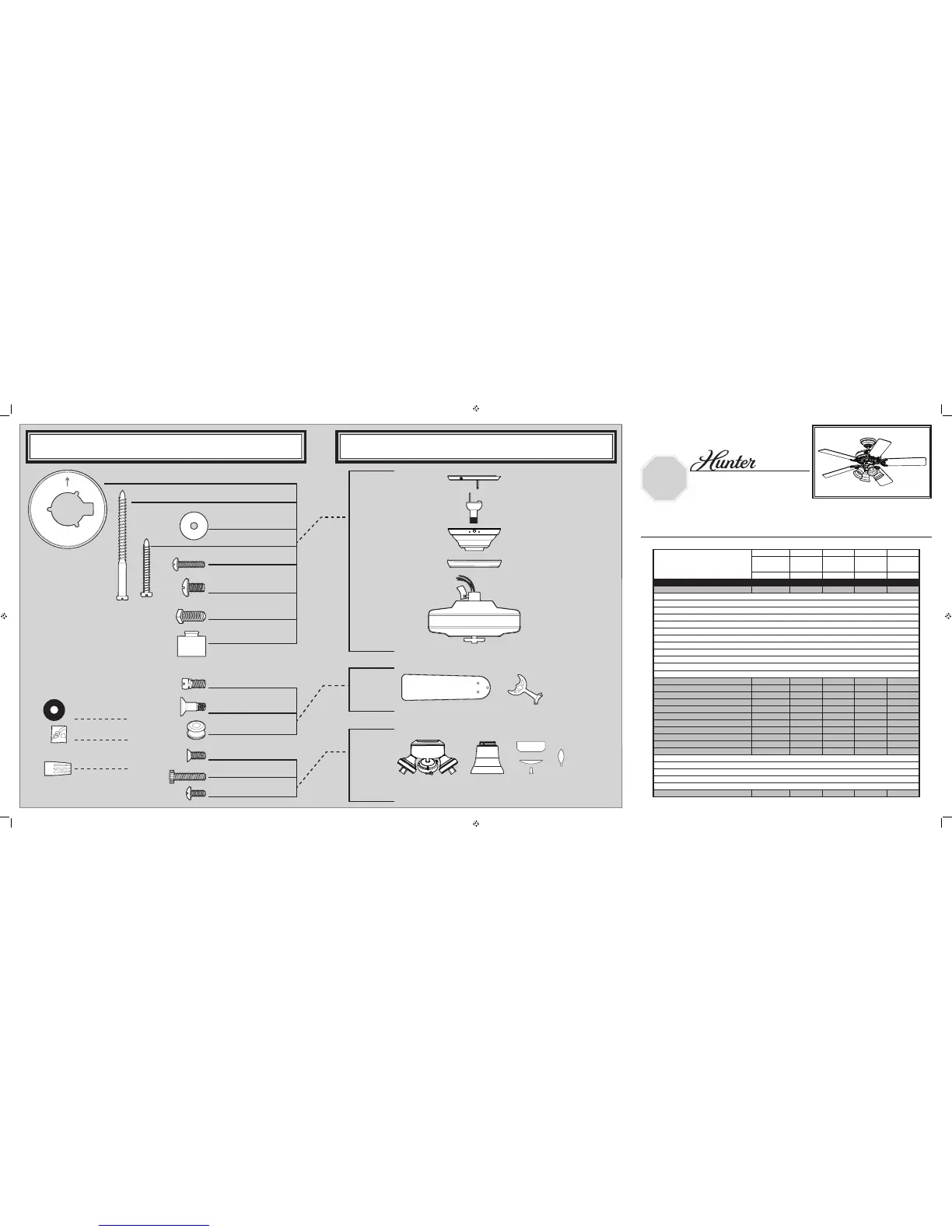

GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Lista de piezas
No. del modelo 20181 20182 20183 20184
No. del dibujo de
ensamblaje
99077-01 99077-02 99077-03 99077-04
Acabado Blanco Latón Antiguo Níquel Pulido Peltre Antiguo
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza No. de la pieza
Kit del sistema de suspensión 1 94313-03 94313-05 94313-09 94313-14
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de madera
Tornillo, de campana
Arandela, plana
Aislador de montaje
Arandelas negras de neopreno
Tornillo, de roseta de perl bajo
Juego de soporte de paletas 1 99631-05 99631-05 99631-05 99631-05
Juego de paletas 1 G0677-03 G0677-09 G0677-08 G0677-10
Tornillo, de armadura de soporte de paleta 11 63755-05 63755-05 63755-05 63755-05
Conjunto del interruptor 1 98928-03 98928-05 98928-09 98928-14
Tornillo, de mariposa 13 03077-08 03077-08 03077-08 03077-08
Globo / Pantalla 4 84884-07 84884-07 84884-09 84884-07
Bombilla 4 77646-03 77646-03 77646-03 77646-03
Caja del interruptor, alternativa 1 93598-02 93598-02 93598-02 93598-02
Tapa, Caja del interruptor 1 73853-01 73853-01 73853-01 73853-01
Botón taponador 1 73854-01 73854-01 73854-01 73854-01
Kit de materiales 1 99077-00-860 99077-00-861 99077-00-862 99077-00-863
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01 07570-01 07570-01 07570-01
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-951 08-04-2010 • ©2010
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
Tornillo, de roseta de
perl bajo
Tornillo prisionero
Tornillo de armadura
de soporte de paleta
Tornillo de campana
Arandela plana
Tornillo, de conjunto
de paleta
Tornillo, de mariposa
3” Tornillo de madera
Roseta de perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Arandela de caucho de
paleta
Tornillo
mecánico, 6-32
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 16
x 13
x 3
x 3
x 1
x 4
x 16
x 4
Aislador de montaje
Arandelas negras
de neopreno
x 2
