Hunter 20422 - Installing the Light Fixture

13
42606-02 • 06/24/11 • Hunter Fan Company

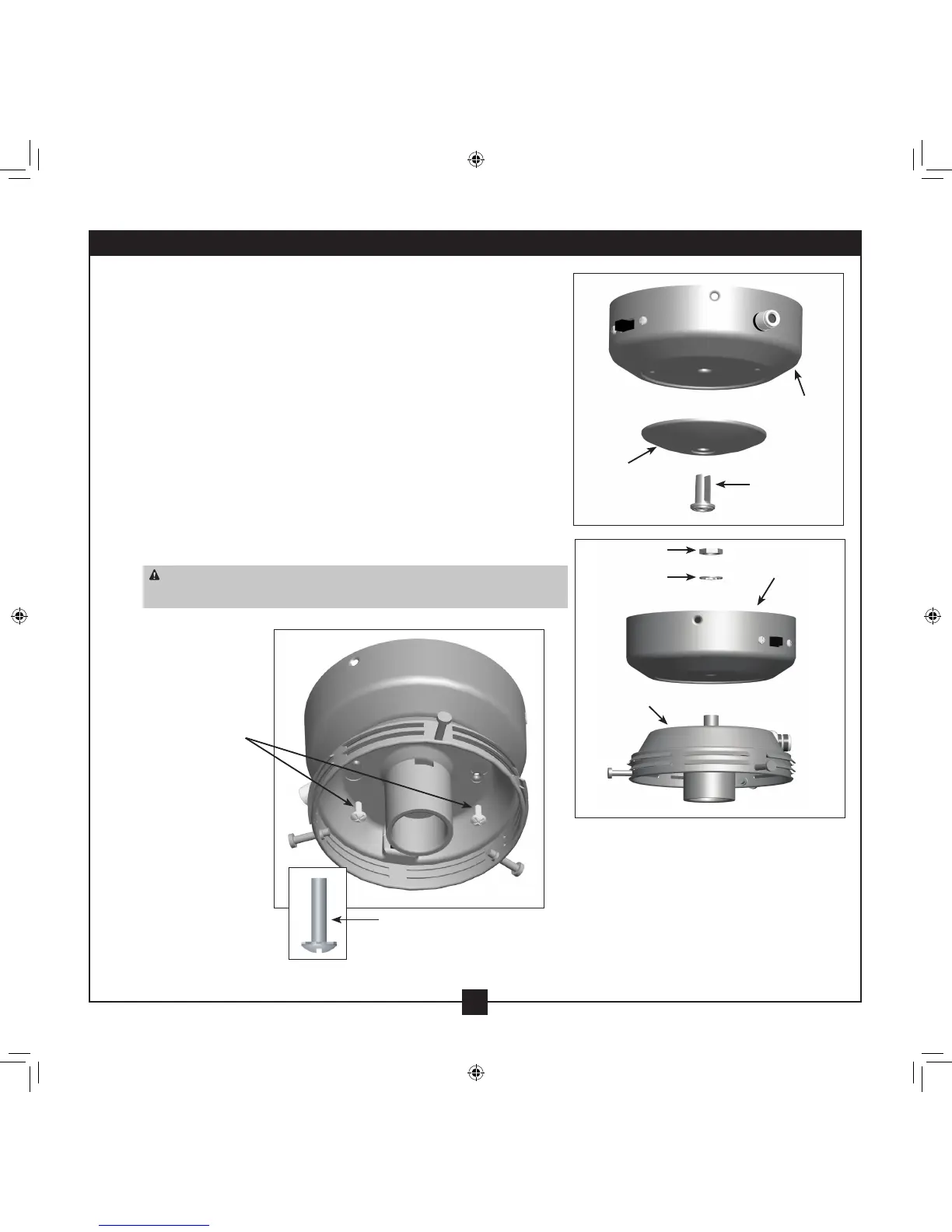

7-6. Retire la tapa de la caja del interruptor y el botón de tapón.
7-7. Introduzca los alambres negro y blanco de la lámpara a través del
agujero en la parte baja de la caja inferior del interruptor. Use el
empalme plástico y la arandela incluidos para jar el artefacto de
iluminación a la caja inferior del interruptor. Apriete rmemente la
tuerca y la arandela en el extremo del artefacto de iluminación.
7-8. Introduzca y apriete dos tornillos de montaje del artefacto de
iluminación.
7-9. Retire los empalmes plásticos de los dos alambres de la caja
inferior del interruptor. Use un empalme plástico para conectar
el alambre negro del artefacto de iluminación al alambre negro/
blanco de la caja inferior del interruptor. Use el otro para conectar
el alambre blanco del artefacto de iluminación al alambre blanco
de la caja inferior del interruptor.
PRECAUCIÓN: Asegúrese que no hayan visibles alambres pelados ni
trenzados después de hacer las conexiones.
Tapa de
la caja del
interruptor
Botón
taponador
Paso 7-6
Paso 7-7
Paso 7-8
Tornillo de montaje del
artefacto de iluminación
Caja
inferior del
interruptor
Arandela
Tuerca
Caja inferior
del interruptor
Conjunto del
artefacto de
iluminación
Tornillos de
montaje del
artefacto de
iluminación
7 • Completando su instalación con un artefacto de iluminación o sin él (Continuación)
