14
42606-02 • 06/24/11 • Hunter Fan Company
7 • Completando su instalación con un artefacto de iluminación o sin él (Continuación)
7-10. Para jar la caja inferior del interruptor, conecte el conector
superior del motor al conector inferior en el conjunto de la caja
inferior del interruptor.
Nota: Ambos conectores están polarizados y sólo encajan
juntos de una manera. Asegúrese que los conectores estén
correctamente alineados antes de conectarlos. Una incorrecta
conexión puede causar una operación inadecuada y dañar el
producto.
7-11. Coloque el conjunto de la caja inferior del interruptor sobre la
caja superior del interruptor. Alinee los agujeros de los tornillos
laterales en las cajas superior e inferior del interruptor. Fije la caja
inferior del interruptor a la caja superior con tres tornillos de
montaje.
Si no desea instalar el artefacto de iluminación, su instalación
ha terminado. De otro modo, continúe con el paso 7-12.
7-12. Instale la bombilla CFL , de 19 vatios como máximo, en el
portalámpara.
7-13. Introduzca la pantalla en la lámpara. Instale y apriete los tres
tornillos de mano manualmente. No apriete demasiado.
Nota: Si los tornillos de mano están preinstalados, aójelos antes
de introducir la pantalla y luego reajústelos rmemente.

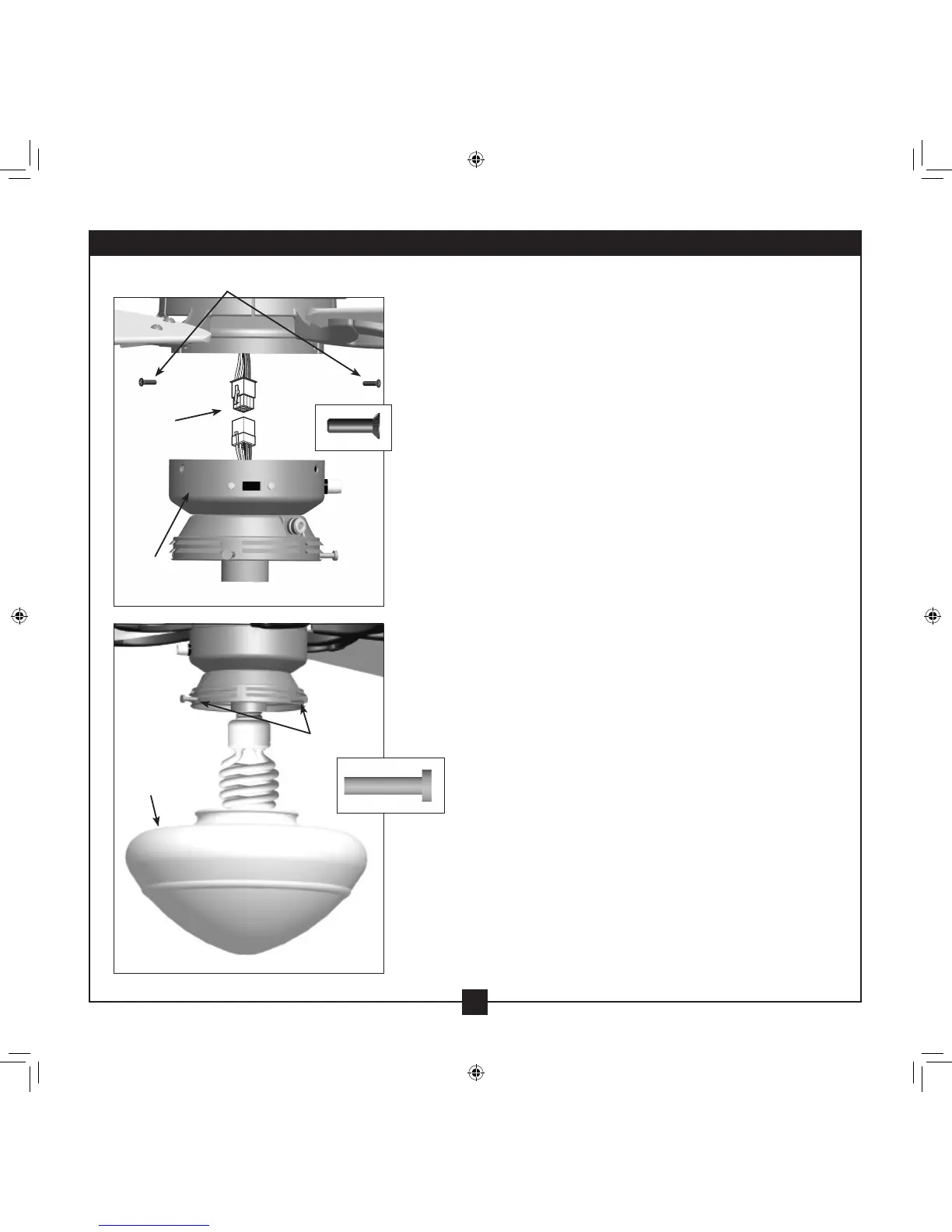

Pasos 7-10 – 7-11
Conector
Pasos 7-12 – 7-13
Pantalla
Caja
inferior del
interruptor
Tornillos de mano
Tornillos de montaje de la caja del interruptor
