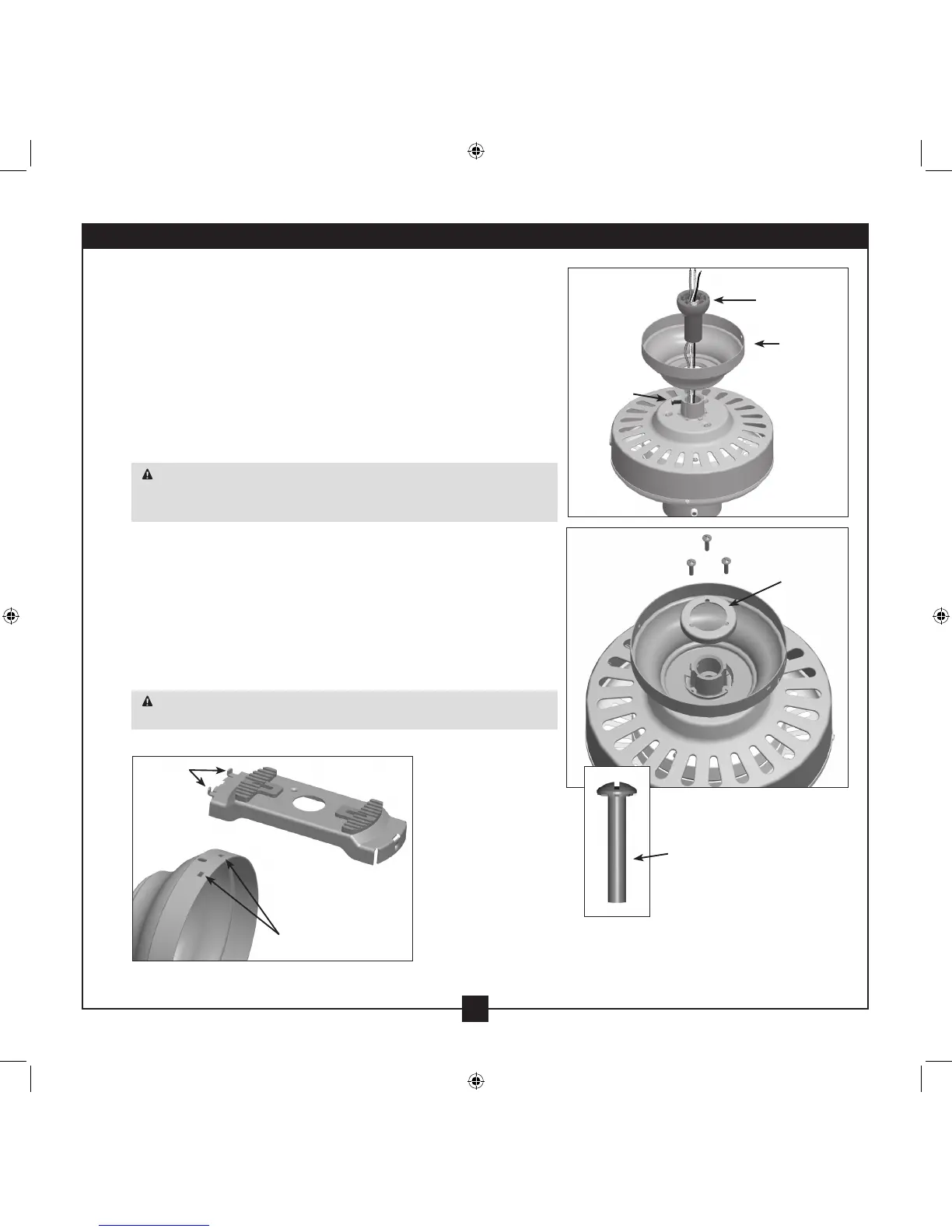

Paso 3-5
Ranuras de la campana
Puede instalar su ventilador con un montaje estándar (pasos 3-1 - 3-2) o con
montaje de perfil bajo (pasos 3-3 - 3-4).
3-1. Para ensamblar el ventilador de manera que esté suspendido de un techo
plano o inclinado, introduzca la varilla a través de la campana. Pase los
alambres del ventilador a través de la varilla.
3-2. Afloje el tornillo de fijación en el adaptador para instalar el conjunto de
tubo y bola. Nota: Cuando esté instalado el conjunto de tubo y bola, se
verán 2-3 hilos de rosca en el tubo; esto es normal. Apriete firmemente el
tornillo de fijación con una llave de tuercas o unos alicates. Avance hasta
el Paso 3-5.
PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la
parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.
3-3. Coloque la arandela de perfil bajo en la campana. Asegúrese de que el
conductor verde de tierra esté señalando hacia el techo.
Nota: Para un montaje de perfil bajo, la varilla se reemplaza con la arandela
de perfil bajo. Vea los pasos 3-3 - 3-4.
3-4. Alinee los agujeros en la arandela con los agujeros en el adaptador.
Ensamble firmemente con tres tornillos #8-32 x 1”.
3-5. Levante el ventilador y alinee las ranuras en la campana con las pestañas
en la placa de techo. Vaya a 4 • Cableado del ventilador.
ADVERTENCIA: El ventilador puede caer si no se ensambla como
se indica en estas instrucciones de instalación.
Pestañas
de la placa
de techo
Pasos 3-1 – 3-2
Pasos 3-3 – 3-4
Roseta de
perfil bajo
Varilla
Campana
Tornillo de
fijación
Tornillo #8-32 x 1”
3 • Montaje y suspensión del ventilador
