10
42857-02 • 02/24/11 • Hunter Fan Company

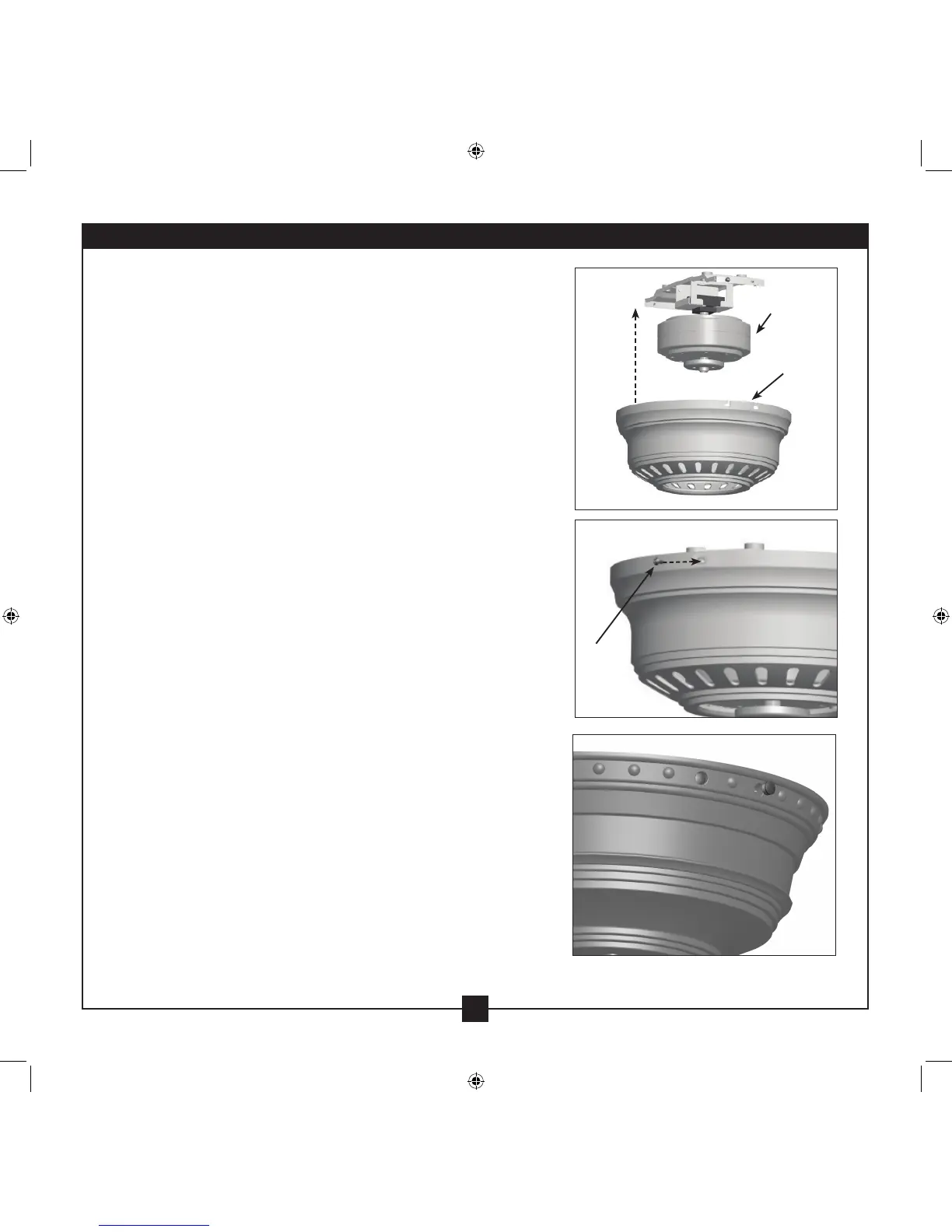

5 • Instalación de la caja del motor
5-1. Coloque la caja del ventilador sobre el motor.
5-2. Alinee las ranuras de bocallave en la caja del ventilador con los
dos tornillos de campana parcialmente instalados en el soporte de
suspensión. Gire la caja del ventilador para ubicar los tornillos en los
extremos estrechos de las ranuras de bocallave.
5-3. Instale los dos tornillos de campana restantes en los agujeros en la caja
del ventilador y en el soporte de suspensión. Apriete firmemente todos
los tornillos.
5-4. Instale los tapones de caucho en los agujeros sobre los tornillos de la
campana.
Tornillo
de la
campana
Paso 5-1
Motor
Paso 5-3
Caja del
ventilador
Paso 5-4
