Parts List
MODEL #
51059 51060 51061 51062
Lista de piezas
MODELO #
DRAWING #
K1185-01 K1185-02 K1185-03 K1185-04
ESQUEMA #
Weight ±2 lbs
10.6 lbs (4.8 kg) 10.6 lbs (4.8 kg) 10.6 lbs (4.8 kg) 10.6 lbs (4.8 kg)
Peso ±2 lb
FINISH Snow White Anque Pewter New Bronze Anque Brass
FINISH Blanco nieve Peltre anguo Bronce nuevo Latón anguo
# Item Name Qty. / Cant. Part# / No. de la pieza Part# / No. de la pieza Part# / No. de la pieza Part# / No. de la pieza Nombre del Item
1 Hanging System Kit 1 K0249-01 K0249-01 K0249-01 K0249-01 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
14
Locking Screw
2
Tornillo de jación
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
50 Hardware Kit 1 K1185-00-860 K1185-00-861 K1185-00-862 K1185-00-863 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
6
Tornillo mecánico 6-32
54
Motor Housing Screw
4
Tornillo de la carcasa del motor
63
Blade Grommet
16
Arandela de la paleta
66 Switch Housing Assembly 1 K0375-01 K0375-01 K0375-01 K0375-01 Montaje de la caja de interruptor
71 Switch Housing Cap 1 K0538-01 K0538-01 K0538-01 K0538-01 Tapa de la caja del interruptor
79 Wire Harness (not shown) 1 K0089-03 K0089-03 K0089-03 K0089-03 Mazo de alambres (no se muestra)
96 Blade Iron Set 1 K0562-05 K0562-05 K0562-05 K0562-05 Juego de soporte de paletas
98 Blade Set 1 K0563-25-004 K0563-25-138 K0563-25-077 K0563-25-038 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-01 K0064-01 K0064-01 K0064-01 Tornillo de montaje de soporte de paleta
119 Motor Housing 1 K0561-02 K0561-02 K0561-02 K0561-02 Alojamiento del motor
131 Fan Pull Chain Pendant 1 K0143-03 K0143-03 K0143-03 K0143-03 Pendiente del rador de cadena del venlador
140 Balancing Kit 1 K0118-01 K0118-01 K0118-01 K0118-01 Kit de equilibrado
5
98
20
28
24
54
131 140
66
96
104
53
14
63
51
Included Accessories /
Accesorios incluidos
#
# in Parts List
# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
Pre-installed Parts /
Partes preinstaladas
26
71
119

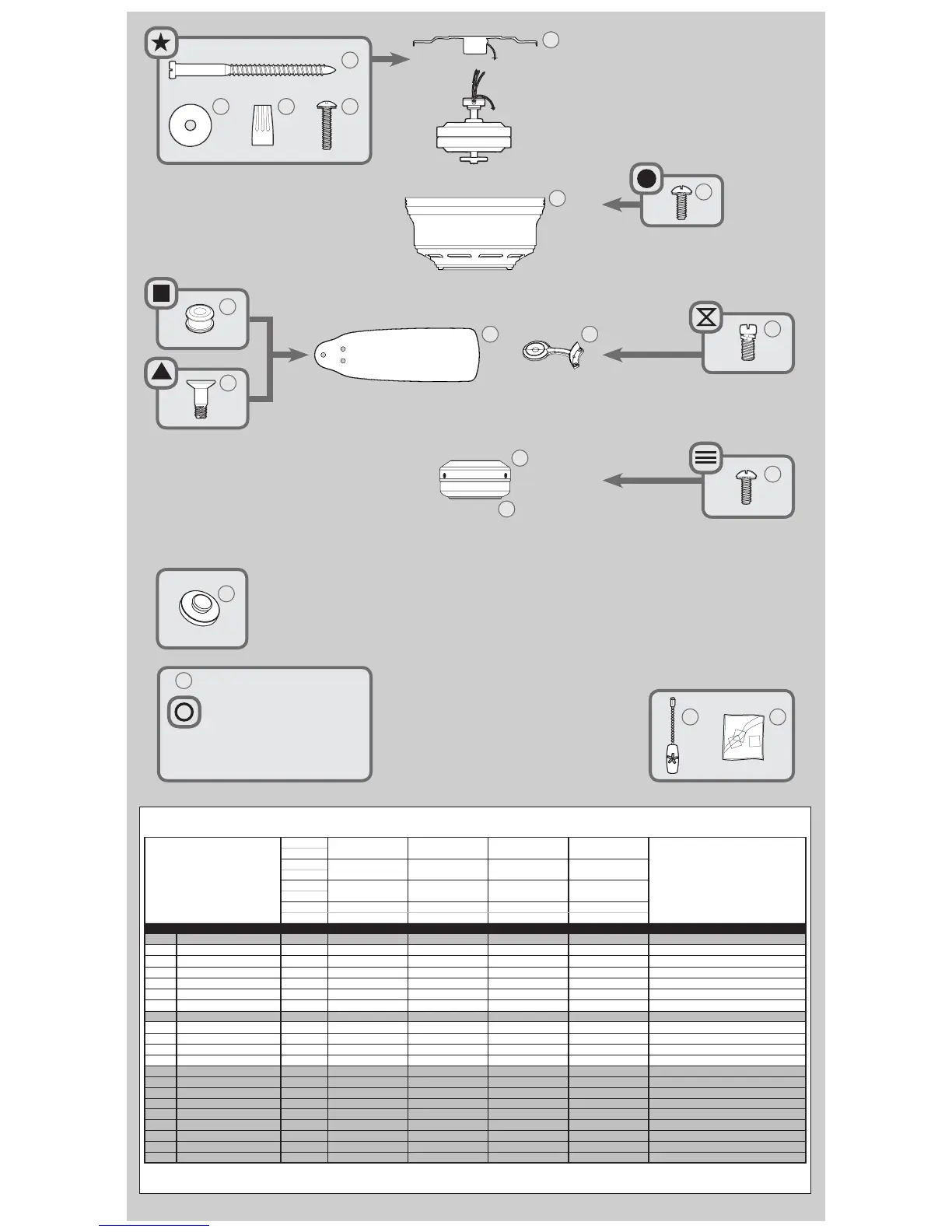

PARTS GUIDE
GUIA DE PARTES
