Parts List
MODEL #
53163
Liste de pièces
MODÈLE N°
DRAWING #
K1394-01
DESSIN N°
Weight ±2 lbs
19.4 lbs (8.8 kg)
Poids ±900 g
FINISH Brushed Nickel
FINI Nickel brossé
Item# Item Name Qty. Part# Nom de l’arcle
1 Hanging System Kit 1 K0065-01 Kit de système de suspension
5
Ceiling Bracket
1
Support de plafond
7
Canopy
1
Pavillon
11
Downrod Assembly
1
Ensemble de ge de suspension
13
Setscrew
1
Vis de blocage
18
Canopy Screw
3
Vis de pavillon
20
Wood Screw 3”
2
Vis à bois de 76 mm (3 po)
22
Wood Screw 1.5”
1
Vis à bois de 38 mm (1,5 po)
23
Flat Washer
1
Rondelle plate
24
Flat Washer
2
Rondelle plate
26
Mounng Isolator
4
Tampon de montage
28
Wire Connector
4
Capuchon de connexion
30
Hanger Pipe
1
Tuyau de suspension
50 Hardware Kit 1 K1394-00-860 Kit de matériel
53
Machine Screw 6-32
3
Vis à métaux, 6-32
55
Switch Housing Assembly Screw
3
Vis du capuchon du boîer de commutateur
57
Switch Housing Cap Screw
2
Œillet de pale
66 Switch Housing Assembly 1 K0375-01 Ensemble de boîer d’interrupteur
68 Dummy Terminal, Male 1 08198-01 Borne facce mâle
69 Dummy Terminal, Female 1 08200-01 Borne facce femelle
71 Switch Housing Cap 1 K0538-01 Capuchon du boîer de commutateur
76 Light Kit Assembly 1 K0541-04 Ensemble du luminaire
80 Globe/Shade 1 K0702-01-146 Globe/Abat-jour
83 Candelabra Bulb 3 77646-08 Ampoule (culot candélabre)
88 Globe Keeper 1 K0194-01 Retenue de globe
90 Finial Cap 1 K0511-01 Capuchon inférieur
92 Finial 1 64350-02 Faîteau
96 Blade Iron Set 1 K0458-05 Ensemble de fers de pale
98 Blade Set 1 K0419-05-032 Ensemble de pales
131 Fan Pull Chain Pendant 1 K0143-01 Pendenf de chaînee de venlateur
132 Light Pull Chain Pendant 1 K0144-01 Pendenf de chaînee d’éclairage
133 Pull Chain Extension 1 K0139-03 Extension pour chaînee
140 Balancing Kit 1 K0118-01 Kit d’équilibrage
5
11
96
7
20
28
24
13183
140
30
132
71 57 69 68
18
23
22

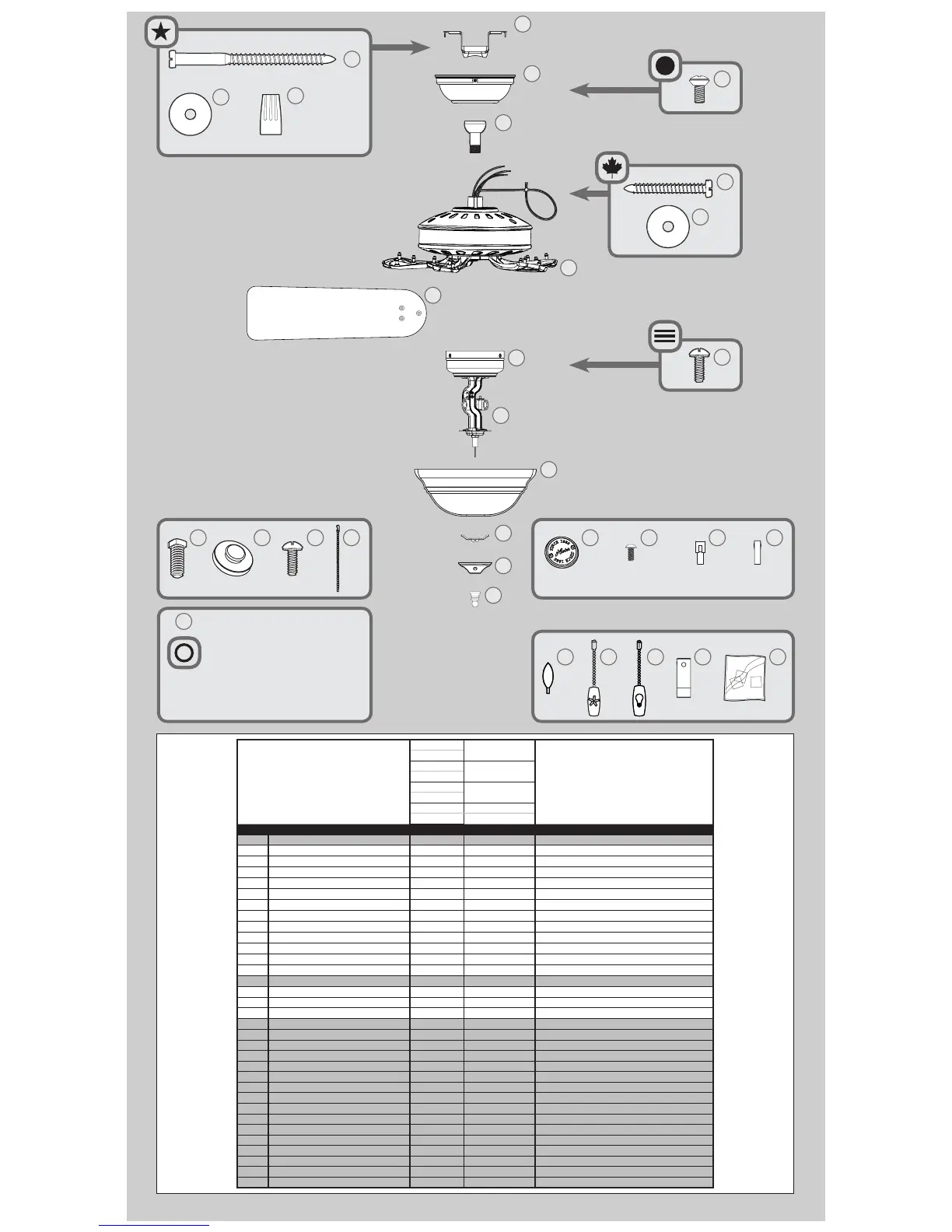

PARTS GUIDE
GUIDE DE PIÈCES
#
Item# in Parts List
N° d’article dans la liste de pièces
Spare Parts Bag
Sac de pièces de rechange
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Pre-installed Parts / Pièces préinstallées
Matériel dessiné à l’échelle
Pour la commodité, il peut y avoir des xations supplémentaires.
Included Accessories / Accessoires compris
Optional Accessories / Accessoires facultatifs
These parts are used only if removing the light kit from the fan.
Ces pièces ne sont utilisées que si l’on enlève le luminaire du ventilateur.
66
76
55
13
26
53
133
98
88
90
80
92
