F.17
Part. N. 8000 A4443 (11-2004)
SMONTAGGIO MOTORE
ENGINE DISASSEMBLY
DÉCOMPOSITION MOTEUR
MOTORAUSBAU
DESMONTAJE MOTOR

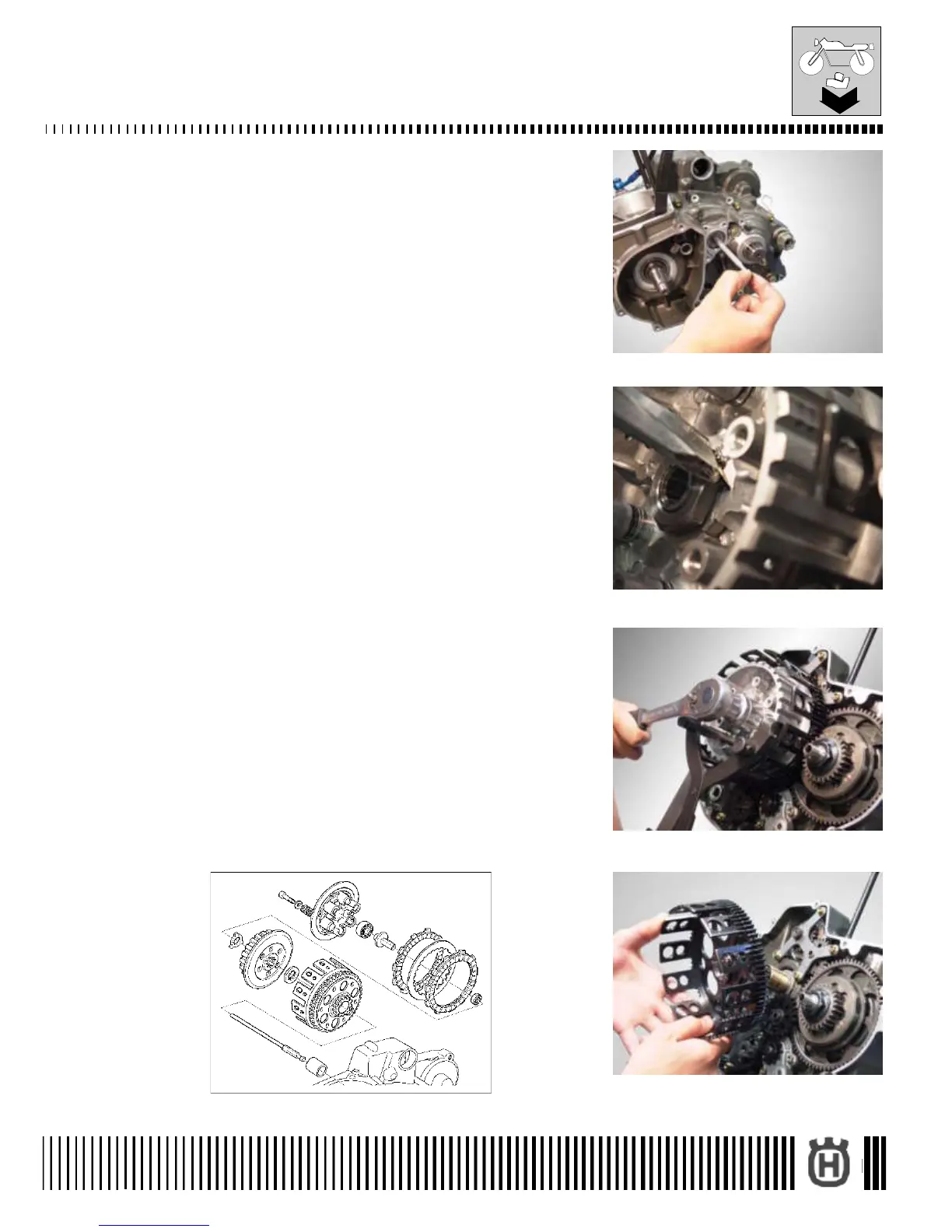

Estrarre l’asta comando frizione.
Raddrizzare la linguetta di sicurezza della rosetta, rimuovere il dado (chiave da
27 mm) utilizzando l’attrezzo smontaggio frizione (n. codice 8000 79015).
Rimuovere la rosetta, il mozzo, la rosetta dentata, la campana frizione e la
bussola.
Remove the clutch control rod.
Bend back tabs of the hub washer holding the clutch hub nut (27 mm wrench),
remove the nut using the clutch disassembly tool (code no. 8000 79015).
Remove the washer, the clutch hub, the grooved washer, the clutch housing
and the bushing.
Extraire la tige de commande embrayage.
Redresser la clé de la rosette, enlever le ecrou (clé de 27 mm) en utilisant
l’outil démontage embrayage (nr. code 8000 79015).
Enlever la rondelle, le moyeau, la rondelle dentelée, la cage d’embrayage et la
douille.
Den Stab der Kupplung Herausziehen.
Die Scheibe gerademachen, die Mutter (Schlüssel von 27 mm) das Werkzeug
Zerlegung Kupplung benutzend (Code Nr 8000 79015), entfernen.
Die Scheibe, die Kupplungstrommel, die Zahn Scheibe, den Kupplungskorb
und die Buchse entfernen.
Extraer el asta mando embrague.
Enderezar la lengüeta de seguridad de la arandela, remover la tuerca (llave
de 27 mm) utilizando el utensilio desmontaje embrague (n. codigo 8000
79015).
Remover la arandela, el cubo porta discos, la arandela dentada, la campana
embrague y el manguito.
