16 Français

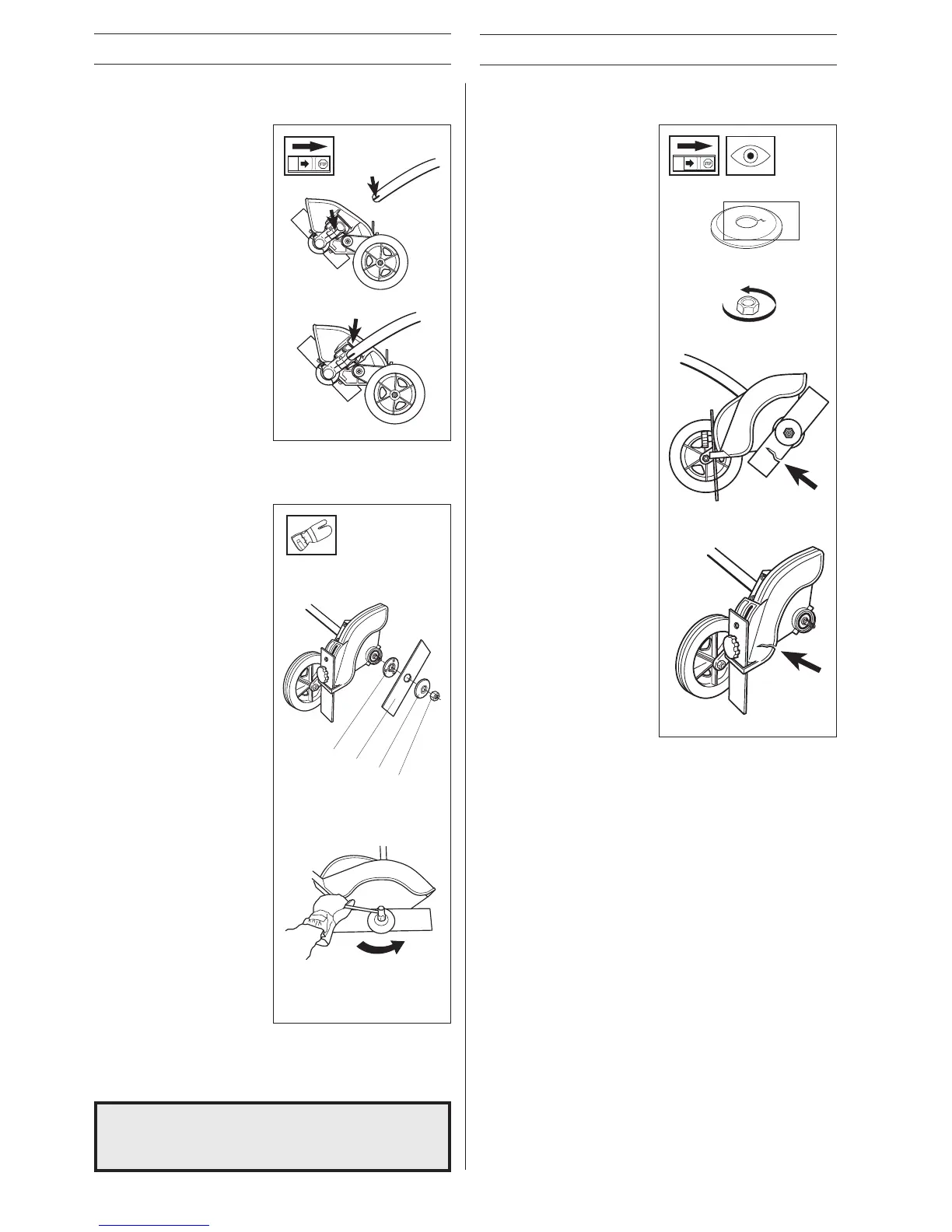

Montage de la lame
MONTAGE
A
C
B
D
Montage de l'engrenage angulaire
IMPORTANT! Ne pas oublier de retirer la goupille darrêt
avant dutiliser la machine.
!
AVERTISSEMENT!
Ne jamais utiliser la lame si le protège-lame
n'est pas monté.
Pour monter la lame, procé-
der comme suit:
1. Monter le toc d'entraîne-
ment (A) sur l'arbre
sortant. S'assurer que le
bord pénétrant dans le
trou de la lame est
monté vers le haut.
2. Stabiliser la lame en
introduisant la goupille
d'arrêt dans le trou situé
derrière le protège-lame,
de telle sorte qu'elle
pénètre aussi dans le
trou correspondant du
toc d'entraînement.
3. Placer la lame (B) sur le
toc d'entraînement.
4. Monter la bride d'arrêt
(C) de telle sorte que
son bord extérieur
repose contre la lame.
5. Monter le contre-écrou
(D). IMPORTANT: le
contre-écrou est fileté à
gauche. Couple de
serrage du contre-écrou:
35-50 Nm.
6. Retirer la goupille d'arrêt
Monter l'engrenage
angulaire sur la tige.
Tourner la lame pour que
l'arbre s'enclenche dans
l'engrenage angulaire.
Placer l'engrenage
angulaire pour faire
correspondre la rainure
avec le trait de la tige.
Serrer entièrement la vis.
Contrôles avant le démarrage
Pour plus de sécurité, suivre
les recommandations ci-
dessous:
Contrôler la bride d'arrêt
pour détecter d’éventuelles
fissures dues à lusure ou à
un serrage trop fort. En cas
de fissures, remplacer la
bride d'arrêt.
Sassurer que le contre-
écrou na pas perdu sa
capacité de blocage. Le
contre-écrou doit résister à
1,5 Nm au moins. Couple
de serrage du contre-écrou:
35-50 Nm.
Contrôler la lame et le
protège-lame afin de
détecter d’éventuels
dommages ou fissures.
Remplacer la lame ou le
protège-lame en cas de
choc ou de fissures.
MARCHE ET ARRET
