29
2

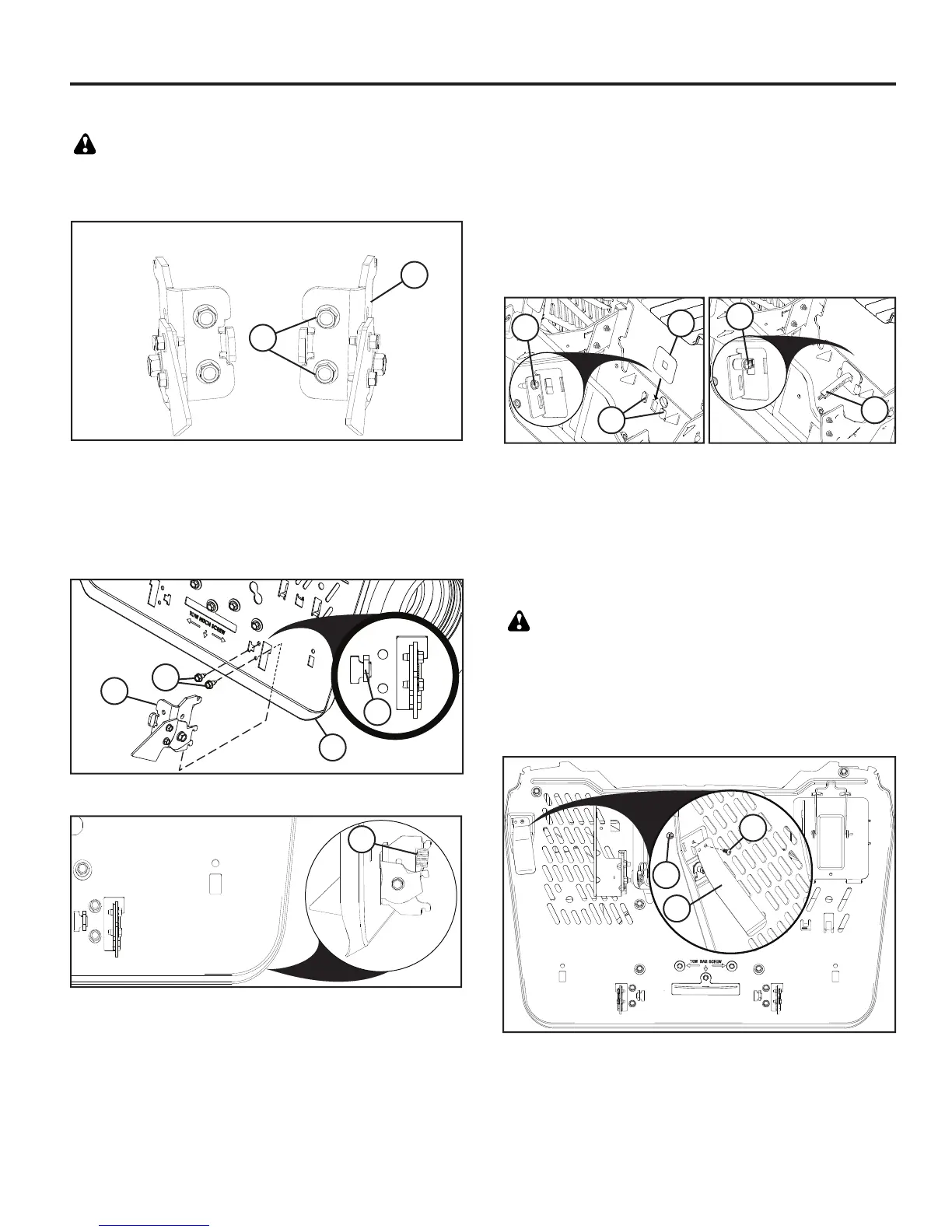

INSTALLATION DES FANGKORB-VOLL-HEBELS UND
DES AUSLEGERS
Vor der Installation oder Einstellung den Motor des Traktors ab-
schalten und die Parkbremse ziehen.
• Auswurfrutsche in der Mitte abbauen. (Siehe dazu den
Abschnitt zum Abbauen der Auswurfrutsche in der Mitte in
Kapitel 6 des Handbuchs.)
• Lösen Sie die Schraube (1) vom Chassis. Setzen Sie die
Abdeckung (2) in die Aussparungen (3) in der Trägerplatte
ein. Halten Sie die Abdeckung in ihrer Position, setzen Sie
den Hebel (4) durch die Aussparung ein und setzen Sie die
Schraube (1) wieder ein. Nach Bedarf einstellen.
EINSTELLUNG DES BEUTELVOLLHEBELS
Fangkorbverlängerung vollständig bis in die gewünschte position
verlängern (3).
• Bei schwerem nassen Gras die Fangkorbverlängerung ganz
einschieben.
• Bei leichtem trockenen Gras die Fangkorbverlängerung voll
ausziehen.
1
1
4
2
3
INSTALLATION DER GRASFÄNGERVERRIEGELUNG
WARNUNG: Stellen Sie vor dem Einbau der
Grasfängerverriegelung den Traktormotor ab und ziehen
Sie die Feststellbremse an.
• Entfernen Sie zwei Schrauben (1) an der rechten Seite der
Grasfängerverriegelung (2).
• Montieren Sie die rechte Grasfängerverriegelung (3) über
die Öffnung in der Rückplatte (4).
• Positionieren Sie die rechte Grasfängerverriegelung mit der
Lasche (5) im Schlitz an der Rückplatte und richten Sie sie
mit der Montagebohrung aus.
• Befestigen Sie die rechte Grasfängerverriegelung mit den
beiden zuvor ausgebauten Schrauben (6) an der Rückplatte
und ziehen Sie die Schrauben fest.
• Montieren Sie die Seilfeder der Grasfängerverriegelung (7)
wie dargestellt.
• Wiederholen Sie die Schritte bei der linken
Grasfängerverriegelung.
Grasfängerverriegelung
rechts
Grasfängerverriegelung
links
4
6
5
3
INSTALLATION DES GRASFÄNGER-VORHANDEN-
HEBEL
WARNUNG: Stellen Sie vor dem Einbau des Grasfänger-
vorhanden-Hebels den Traktormotor ab und ziehen Sie
die Feststellbremse an.
• Positionieren Sie den Grasfänger-vorhanden-Hebel (1) mit
der Verdrehsicherungslasche im Schlitz an der Rückplatte
und richten Sie ihn mit der Montagebohrung aus.
• Befestigen Sie den Grasfänger-vorhanden-Hebel mit der
Schraube (3) und Mutter (2) an der Rückplatte und ziehen
Sie sie fest.
3
2
1
7
1
2
