PARA INSTALAR EL BRAZO COMPLETO/EXTENSIÓN
DE LA ENSACADORA
Antes de realizar la instalación o el ajuste, es preciso detener el
motor del tractor y accionar el freno de estacionamiento.
• Retire el conducto de descarga central (consulte “Para
retirar el conducto central” en la sección 6 de este manual).
• Retire el perno (1) del chasis. Coloque la tapa (2) en las
ranuras (3) de la plata trasera. Sosteniendo la tapa en su
posición, coloque la palanca (4) a través de la ranura y rein-
stale el perno (1). Ajuste según sea necesario.
PARA AJUSTAR EL BRAZO COMPLETO
Deslice toda la extensión de la ensacadora hasta la posición
deseada (4).
• Para la hierba más pesada/húmeda, introduzca toda la
extensión.
• Para la hierba más ligera/seca, extraiga toda la extensión.
1
1
4
2
3

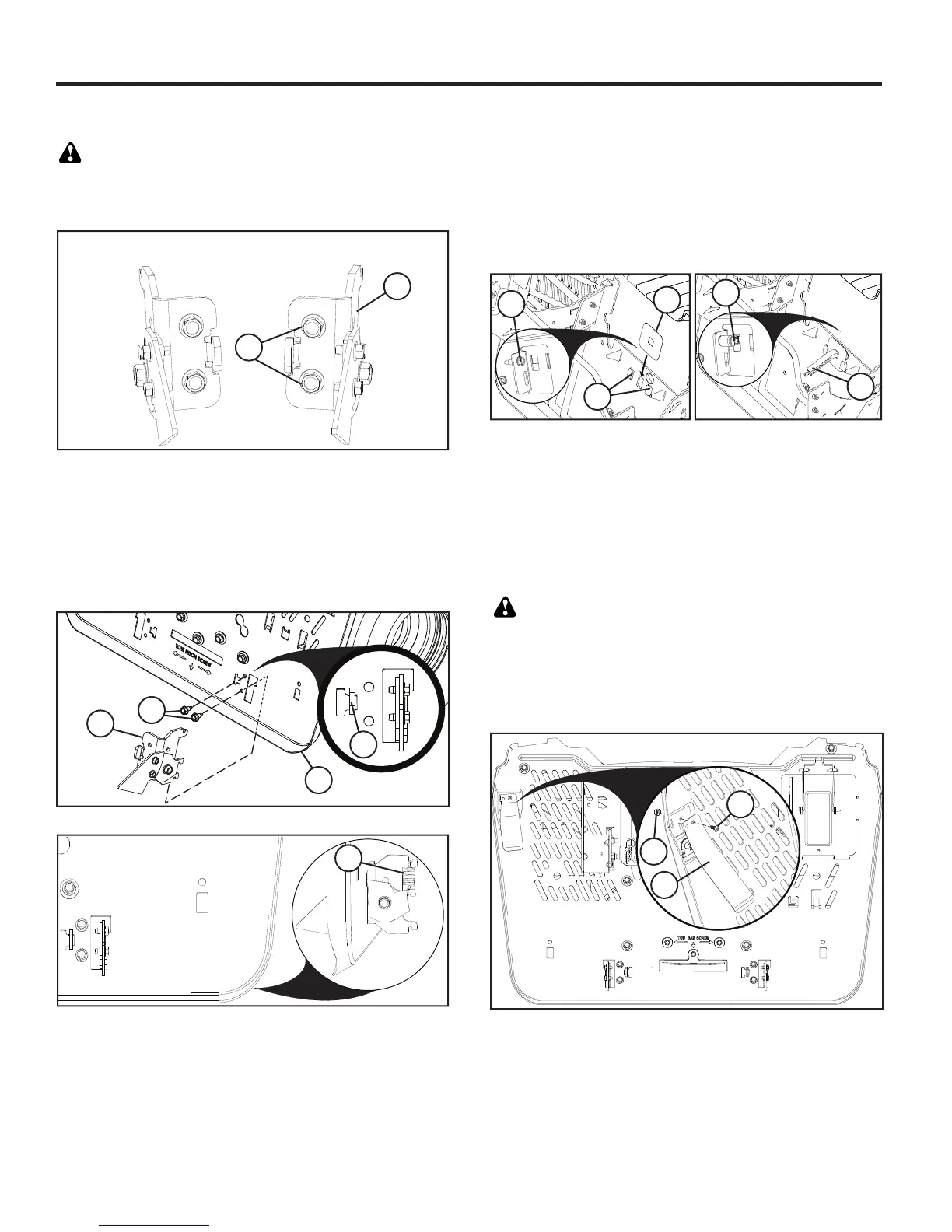

INSTALACIÓN DEL CONJUNTO DEL PESTILLO DEL
RECOGEDOR
ADVERTENCIA: Apague el motor del tractor y accione el
freno de estacionamiento antes de instalar el conjunto
del pestillo del recogedor.
• Retire los dos tornillos (1) de la pieza derecha del conjunto
del pestillo del recogedor (2).
• Instale la pieza derecha del conjunto del pestillo del
recogedor (3) a través de la abertura de la placa posterior
(4).
• Coloque la pieza derecha del conjunto del pestillo del
recogedor en la placa posterior con la lengüeta (5) en la
ranura de la placa posterior y alinéela con el orificio de
montaje.
• Con los dos tornillos retirados previamente (6), fije la pieza
del conjunto del pestillo del recogedor a la placa posterior y
apriétela con firmeza.
• Instale el muelle tensor del recogedor (7) como se muestra.
• Repita los pasos anteriores para instalar la pieza izquierda
del conjunto del pestillo del recogedor.
1
2
Pieza derecha del conjunto del
pestillo del recogedor
Pieza izquierda del conjunto
del pestillo del recogedor
7
4
6
5
3
INSTALACIÓN DE LA PALANCA DE PRESENCIA DEL
RECOGEDOR
ADVERTENCIA: Apague el motor del tractor y accione
el freno de estacionamiento antes de instalar la palanca
de presencia del recogedor.
• Sitúe la palanca de presencia del recogedor (1) en la placa
posterior con la lengüeta antirrotación en la ranura de la
placa posterior y alinéela con orificio de montaje.
• Fije la palanca de presencia del recogedor a la placa posterior
con el tornillo (3) y la tuerca (2) y apriétela firmemente.
3
2
1
