• Una volta che il cesto è nella posizione corretta, stringere i
bulloni di regolazione (2) a 100 In-Lbs/11,2 Nm su entrambi
i lati. NON stringere eccessivamente.
• Regolare nuovamente, se necessario.
REGOLAZIONE VERTICALE
Se necessario, la posizione verticale dell’insieme del cesto può
essere regolata in modo da mantenere il corretto allineamento
(B) tra il paraurti e la parte superiore del cesto.
• Riposizionare il cesto sui relativi supporti (4).
• Regolare nuovamente, se necessario.
• Togliere il cesto.
• Allentare, SENZA rimuoverli, i dadi (3).
• Alzare o abbassare le staffe di supporto del cesto (4) fino
alla posizione corretta e stringere di nuovo i dadi (3).

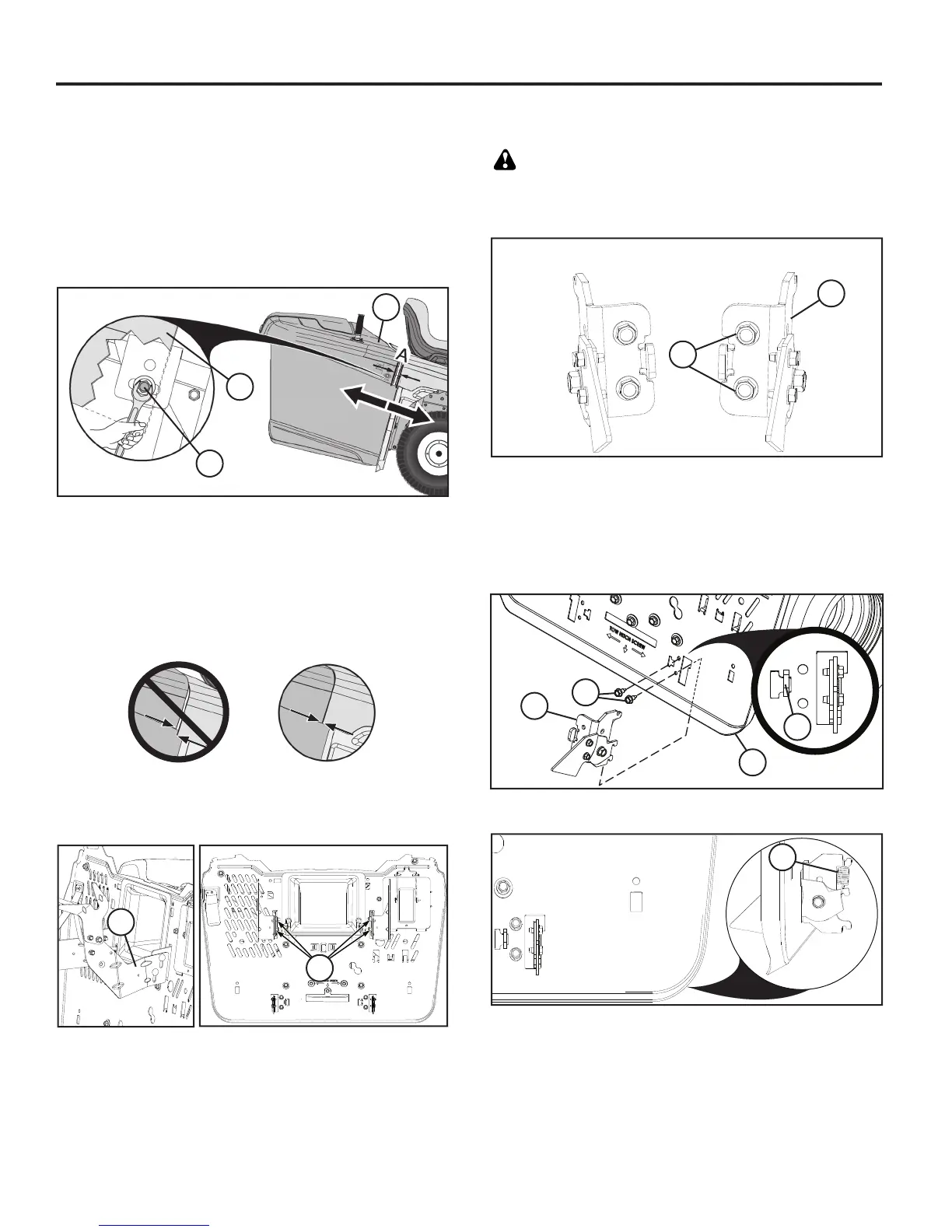

REGOLAZIONE DEL CESTO
REGOLAZIONE ORIZZONTALE
Il trattore esce dalla fabbrica con il cesto preregolato in una po-
sizione fissa. Se necessario, tale posizione può essere regolata
per mantenere una distanza uniforme (A) tra il paraurti e la parte
superiore del cesto. Una distanza ideale è di circa 6 mm (0,25”).
• Inserire una chiave da 13mm (1/2”) sotto la parte superiore
del cesto (1). Allentare, SENZA rimuoverlo, il bullone di
regolazione (2). Ripetere la procedura sul lato opposto.
• Fare scorrere l’insieme del cesto fino alla posizione corretta.
1
1
2
B
4
3
PER INSTALLARE IL GRUPPO DISPOSITIVO DEL
FERMO RACCOGLIERBA
AVVERTENZA: Arrestare il motore del trattore e innestare
il freno di stazionamento prima di installare i gruppi dei
fermi del raccoglierba.
• Rimuovere le due viti (1) sul gruppo del fermo raccoglierba
lato destro (2).
• Installare il gruppo del fermo raccoglierba lato destro (3)
attraverso l'apertura nella piastra posteriore (4).
• Posizionare il gruppo del fermo raccoglierba lato destro sulla
piastra posteriore con la linguetta (5) nella fessura sulla
piastra posteriore e allineare al foro di montaggio.
• Utilizzando le due viti (6) rimosse in precedenza, collegare
il gruppo del fermo raccoglierba lato destro sulla piastra
posteriore e serrare a fondo.
• Installare la molla di estensione (7) del fermo raccoglierba
come illustrato nella figura.
• Ripetere questa operazione per il gruppo del fermo raccogli-
erba lato sinistro.
1
2
Gruppo del fermo
del raccoglierba dx
Gruppo del fermo
del raccoglierba sx
7
4
6
5
3
