DE “OPVANGZAK VOL”-HENDEL/UITBREIDING

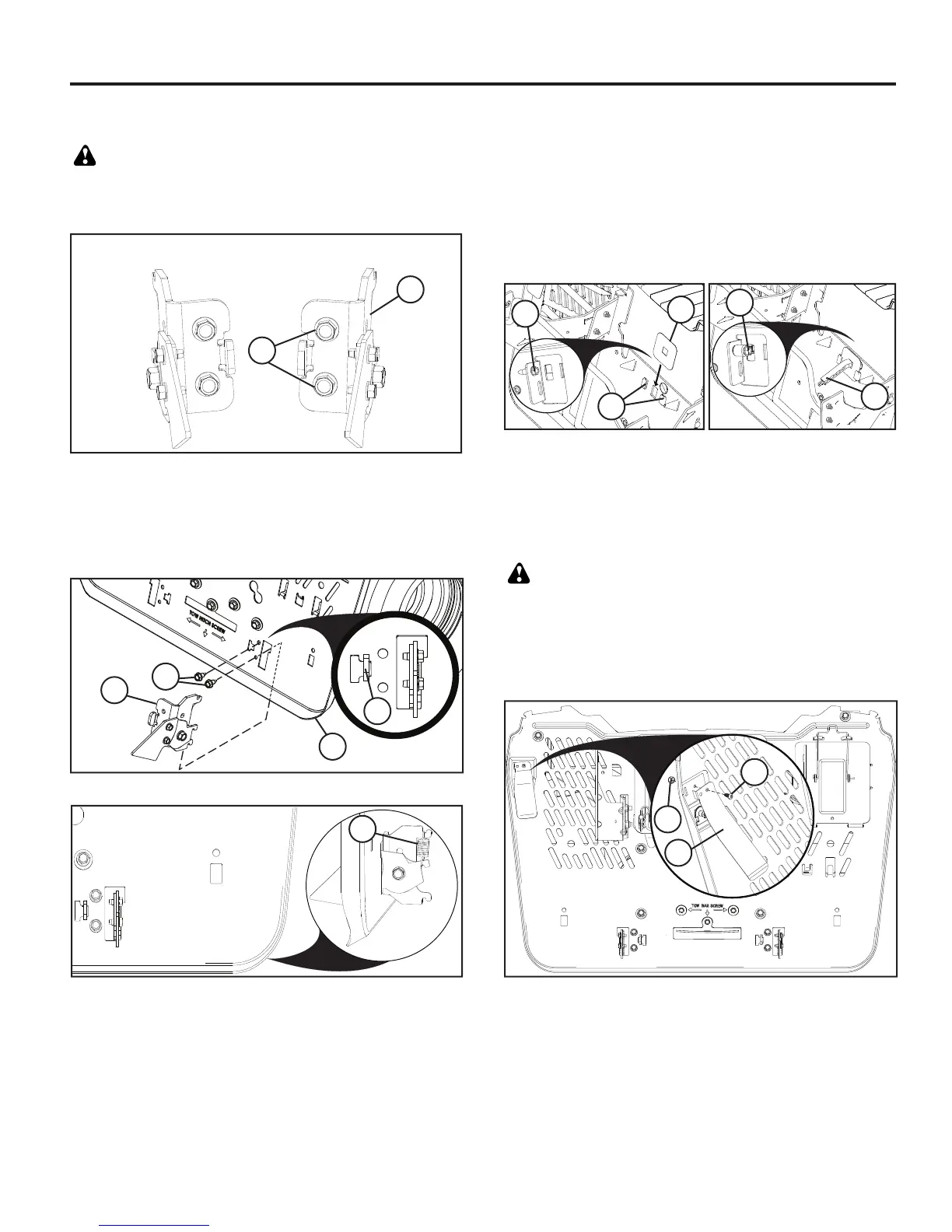

INSTALLEREN
Voordat u onderdelen installeert of afstelt moet de tractormotor
uitgeschakeld zijn en de parkeerrem ingeschakeld zijn.
• Verwijder de middelste afvoertrechter. (Zie “Middelste
trechter verwijderen” in hoofdstuk 6 van deze handleiding.)
• Verwijder de bout (1) van het chassis. Plaats de afdekking (2)
in de openingen (3) in de achterplaat. Terwijl u de afdekking
op zijn plaats houdt, plaatst u de hendel (4) door de opening
en installeert u de bout (1) weer. Stel de hendel naar wens
af.
VOLHENDEL OPVANGBAK AFSTELLEN
Schuif de verlenging van de bak volledig naar de gewenste
stand (4).
• Schuif voor zwaar/nat gras de verlenging helemaal in.
• Schuif voor licht/droog gras de verlenging helemaal uit.
1
1
4
2
3
DE VERGRENDELING VAN DE OPVANGZAK
BEVESTIGEN
WAARSCHUWING: Schakel de motor van de trekker uit en
schakel de parkeerrem in voordat u de vergrendelingen
van de opvangzak gaat monteren.
• Verwijder twee schroeven (1) uit de rechter opvangzakver-
grendeling (2).
• Monteer de rechter opvangzakvergrendeling (3) via de
opening in de achterplaat (4).
• Plaats de rechter opvangzakvergrendeling op de achterplaat
met het lipje (5) in de sleuf op de achterplaat en lijn deze uit
met het montagegat.
• Gebruik de eerder verwijderde schroeven (6) en bevestig de
rechter opvangzakvergrendeling stevig op de achterplaat.
• Monteer de veer (7) van de vergrendeling, zoals afgebeeld.
• Herhaal de stappen voor de linker opvangzakvergrendeling.
1
2
Rechter
opvangzakvergrendeling
Linker
opvangzakvergrendeling
7
4
6
5
3
DE HENDEL VAN DE OPVANGZAK BEVESTIGEN
WAARSCHUWING: Schakel de motor van de trekker uit
en schakel de parkeerrem in voordat u de hendel van
de opvangzak gaat monteren.
• Plaats de hendel (1) van de opvangzak op de achterplaat
met het antirotatielipje in de sleuf op de achterplaat en lijn
deze uit met het montagegat.
• Bevestig de hendel van de opvangzak stevig op de
achterplaat met de schroef (3) en moer (2).
3
2
1
