UBICACIÓN COMPONENTES ELÉCTRICOS

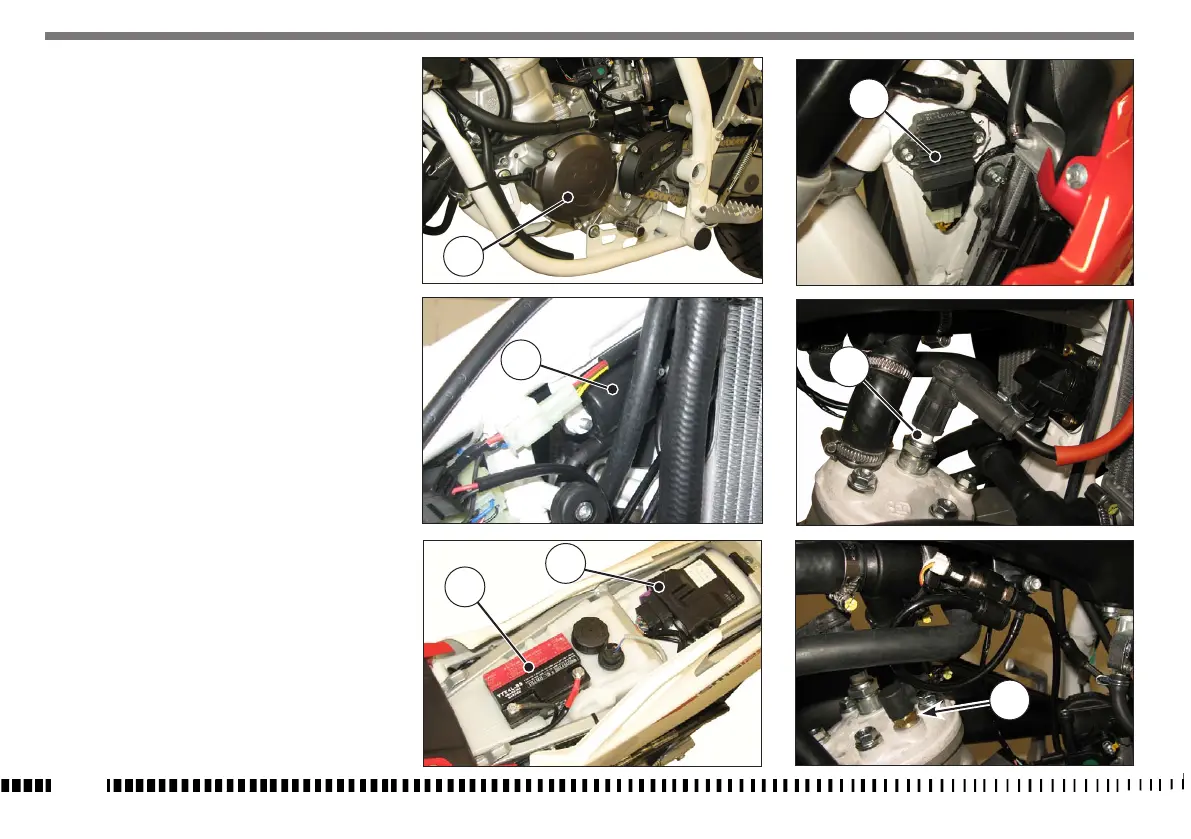

El sistema de encendido está integrado por los siguientes
elementos:
- Generador (1) dentro de la tapa del semicárter izquier-
do;
- Bobina electrónica (2) debajo del depósito de carbu-
rante;
- Centralita electrónica (3) debajo del asiento;
- Regulador de tensión (5) en el lado izquierdo del cha-
sis cerca del eje de la dirección.
- Bujía de encendido (6) en la culata;
El sistema eléctrico está integrado por los siguientes ele-
mentos:
- Batería 12V-4Ah (4) debajo del asiento;
- Dispositivo intermitentes (11) colocado en el lado iz-
quierdo del chasis trasero;
- Fusibles (10) colocados en la placa portadispositivos
lado izquierdo subchasis trasero;
- Bomba aceite (15) colocada en el subchasis trasero
lado derecho;
- Sensor temperatura aire (7) colocado en el interior de
la caja filtro cerca de la bomba aceite.
- Sensor (9) temperatura motor;
- Proyector (12) con bombilla halógena biluz de 12V-
35/35W y bombilla de luces de posición de 12V-3W;
- Faro trasero (8) de led;
- Intermitentes (14) de 12V-10W;
- Avisador acústico (16) colocado en el lado delantero
derecho cerca del radiador.
