54
RÉVISION ET RÉGLAGES

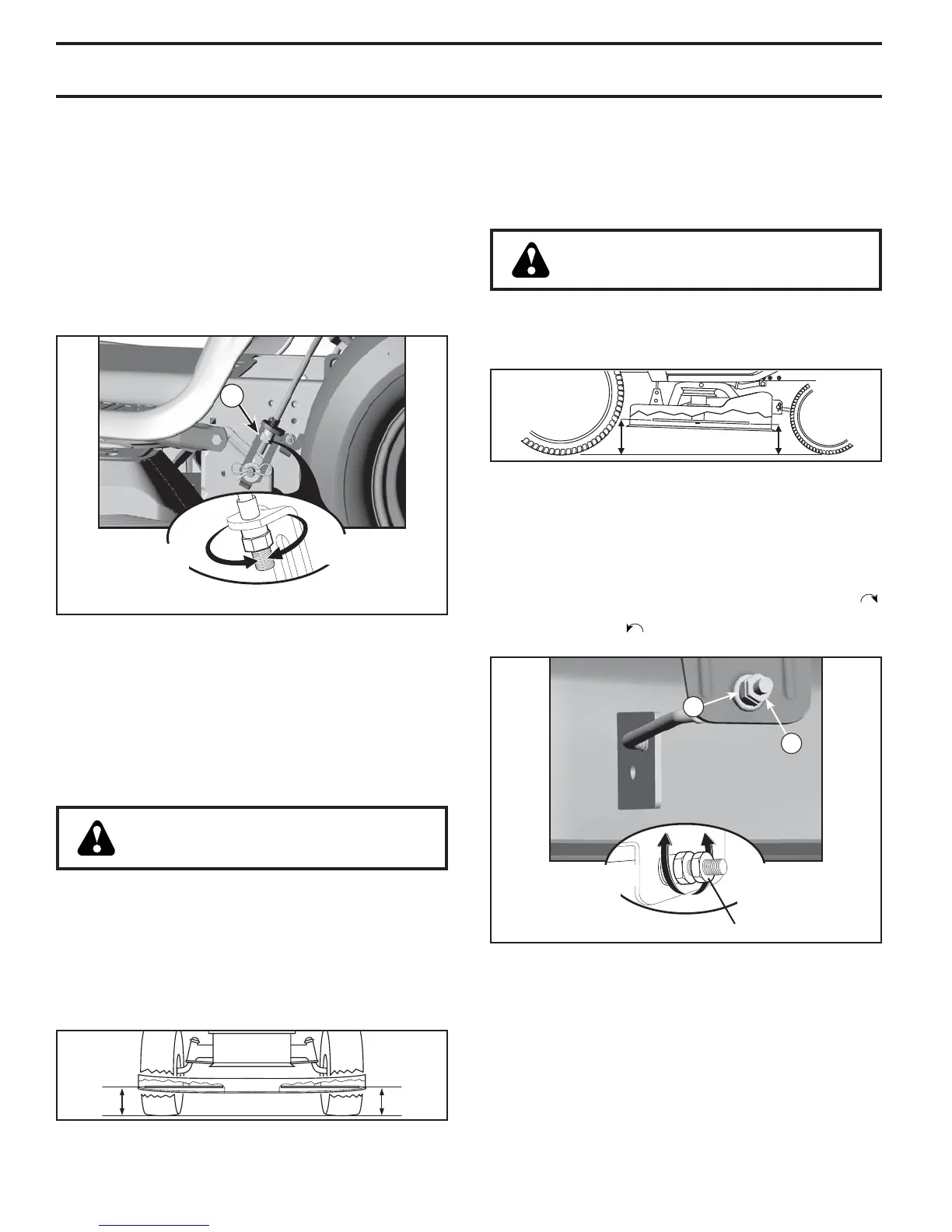

Fig. 31
Fig. 32
Fig. 29
Fig. 30
REMARQUE: Chaque tour complet de l’écrou de réglage modifie
la hauteur de la tondeuse d’environ 4,7 mm (3/16 po.).
• Vérifiez l’ajustement en tondant de la pelouse non coupée
et en vérifiant sont apparence. Faites un autre ajustement si
nécessaire, jusqu’à ce que vous soyez satisfait du résultat.
AJUSTEMENT LATÉRAL DE PRÉCISION (Voir Fig. 30)
• Assurez-vous que vos pneus sont adéquatement gonflés,
puis stationnez le tracteur sur un terrain de niveau ou une
entrée de cour.
ATTENTION: Les lames sont tranchantes.
Protégez vos mains en portant des gants ou
en enveloppant les lames d’un tissu épais.
• Soulevez la tondeuse à sa position la plus haute.
• D’un côté et de l’autre de la tondeuse, placez la lame de
côté et mesurez la distance (A) du bord inférieur de la lame
jusqu’au sol. La distance devrait être la même des deux
côtés.
• Si un ajustement est nécessaire, voir la étape des instruc-
tions Ajustement visuel ci-dessus.
• Vérifiez de nouveau les mesures, ajustez si nécessaires
jusqu’à ce que les deux côtés soient égaux.
AJUSTEMENT AVANT/ARRIÈRE (Voir Figs. 31 et 32)
IMPORTANT: La plateforme doit être au même niveau d’un côté
et de l’autre.
Pour obtenir de meilleurs résultats, les lames de la tondeuse doi-
vent être ajustées de sorte que la pointe avant est 3,1 to 12,7 mm
(1/8 à 1/2 po.) inférieure à la pointe arrière lorsque la tondeuse
est à sa position la plus élevée.
ATTENTION: Les lames sont tranchantes.
Protégez vos mains en portant des gants ou
en enveloppant les lames d’un tissu épais.
• Soulevez la tondeuse à sa position la plus haute.
• Placez n’importe quelle lame de façon à ce que la pointe
soit vers l’avant. Mesurez la distance (B) au sol à la pointe
avant et la pointe arrière de la lame.
POUR AJUSTER LE NIVEAU LA TONDEUSE
Assurez-vous que les pneus soient gonflés jusqu’à la pression en
PSI indiquée sur ceux-ci. S’ils sont trop ou pas assez gonflés,
ceci peut affecter l’apparence de votre pelouse et vous faire croire
que votre tondeuse n’est pas ajustée correctement.
AJUSTEMENT LATÉRAL VISUEL (Voir Fig. 29)
• Assurez-vous que vos pneus soient gonflés adéquatement.
Si votre pelouse ne semble pas coupée de façon uniforme,
déterminez quel côté de la tondeuse coupe plus bas.
• À l’aide d’une clé ajustable ou de 3/4", tournez l’écrou
de réglage de la bielle de levage (A) vers la gauche pour
abaisser le côté gauche de la tondeuse, ou vers la droite
pour la soulever le côté droit de la tondeuse.
• Si la pointe avant de la lame n’est pas de 3,1 to 12,7 mm (1/8
à 1/2 po.) plus basse que la pointe arrière, allez à l’avant du
tracteur.
• À l’aide d’une clé ajustable ou de 11/16", dévissez l’écrou
de serrage (A) pour dépasser l’écrou de réglage (B).
• À l’aide d’une clé ajustable ou de 3/4", faites tourner l’écrou
de réglage de la bielle avant (B) dans le sens horaire (
)
(visser) pour soulever l’avant de la tondeuse ou dans le
sens antihoraire (
) (dévisser) pour abaisser l’avant de la
tondeuse.
REMARQUE: Chaque tour complet de l’écrou de réglage modifie
la hauteur de la tondeuse d’environ 3,1 mm (1/8 po.).
• Vérifiez de nouveau les mesures, ajustez si nécessaire jusqu’à
ce que la pointe avant de la lame est 3,1 to 12,7 mm (1/8 à
1/2 po.) inférieure à la pointe arrière.
• Maintenez l’écrou de réglage en place avec la clé et serrez
le contre-écrou fermement contre l’écrou de réglage.
A
TOURNEZ
L’ÉCROU À LA
GAUCHE
POUR BAISSER
LA TONDEUSE
TOURNEZ
L’ÉCROU À LA
DROITE POUR
SOULEVER LA
TONDEUSE
B
A
SERREZ L’ÉCROU
D’AJUSTEMENT "B"
POUR SOULEVER
LA TONDEUSE.
DESSERREZ LE CONTRE-ÉCROU "A" D'ABORD
DESSERREZ L’ÉCROU
D’AJUSTEMENT "B"
POUR BAISSER LA
TONDEUSE.
AA
B
B
