43
4
5
6
2
3
1
6
5
4
7
18
17
16
15
54
54
13
12
11
13
13
31
53
32
32
13
52
49
49
51
51
13
13
20
8
lift-rh.1piece_21

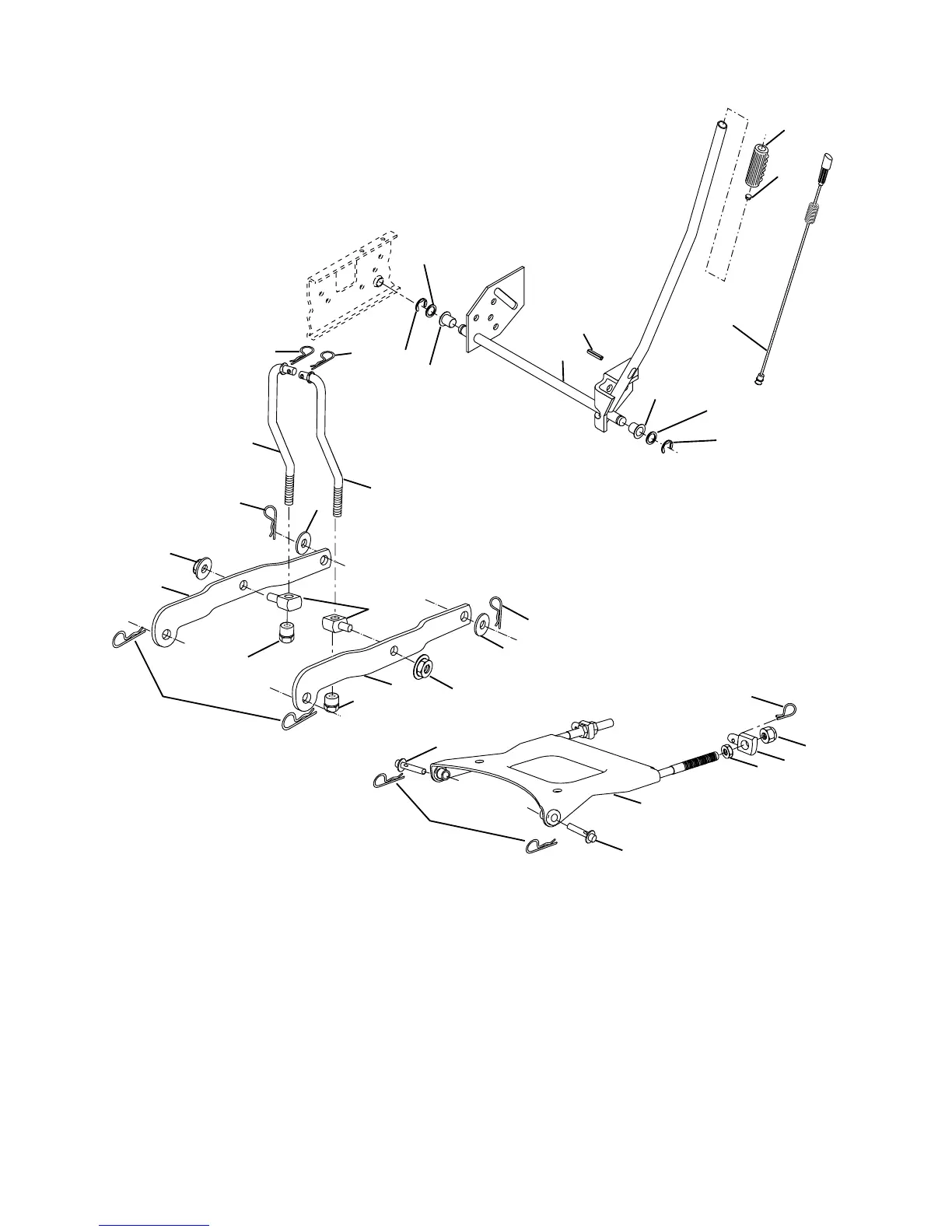

REPAIR PARTS
TRACTOR - MODEL NO. YTH2148 (YTH2148A), PRODUCT NO. 954 57 19-60
MOWER LIFT
KEY PART
NO. NO. DESCRIPTION
1 532 15 94-60 Wire Asm Inner W/plunger 17 32
2 532 15 94-71 Shaft Asm Lift LH Inf Hgt P/L
3 532 10 57-67 Pin Groove 1 500 Zinc
4 812 00 00-02 E Ring #5133-62
5 819 21 16-21 Washer 21/32 x 1 x 21 Ga.
6 532 12 01-83 Bearing Nylon Blk 629 Id
7 532 12 56-31 Grip Handle
8 532 12 45-26 Button Plunger
11 532 17 53-70 Link Lift LH
12 532 17 53-71 Link Lift RH
13 532 12 46-70 Retainer Spring
15 532 17 55-62 Plate Asm Suspension Front
16 873 35 08-00 Nut Jam Hex 1/2-13 unc
17 532 17 56-89 Trunnion Blk Zinc
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
KEY PART
NO. NO. DESCRIPTION
18 873 80 08-00 Nut Lock W/wsh 1/2-13 unc
20 532 16 35-52 Retainer Spring
31 532 17 62-05 Trunnion Suspension Arm
32 532 17 59-94 Nut Lift Link 7/16-20
49 532 14 52-12 Nut Hex Flange Lock
51 819 17 14-16 Washer 17/32 x 7/8 x 16 Ga.
52 532 17 53-78 Arm Suspension Rear LH
53 532 17 58-02 Arm Suspension Rear RH
54 532 17 55-60 Pin Flange
