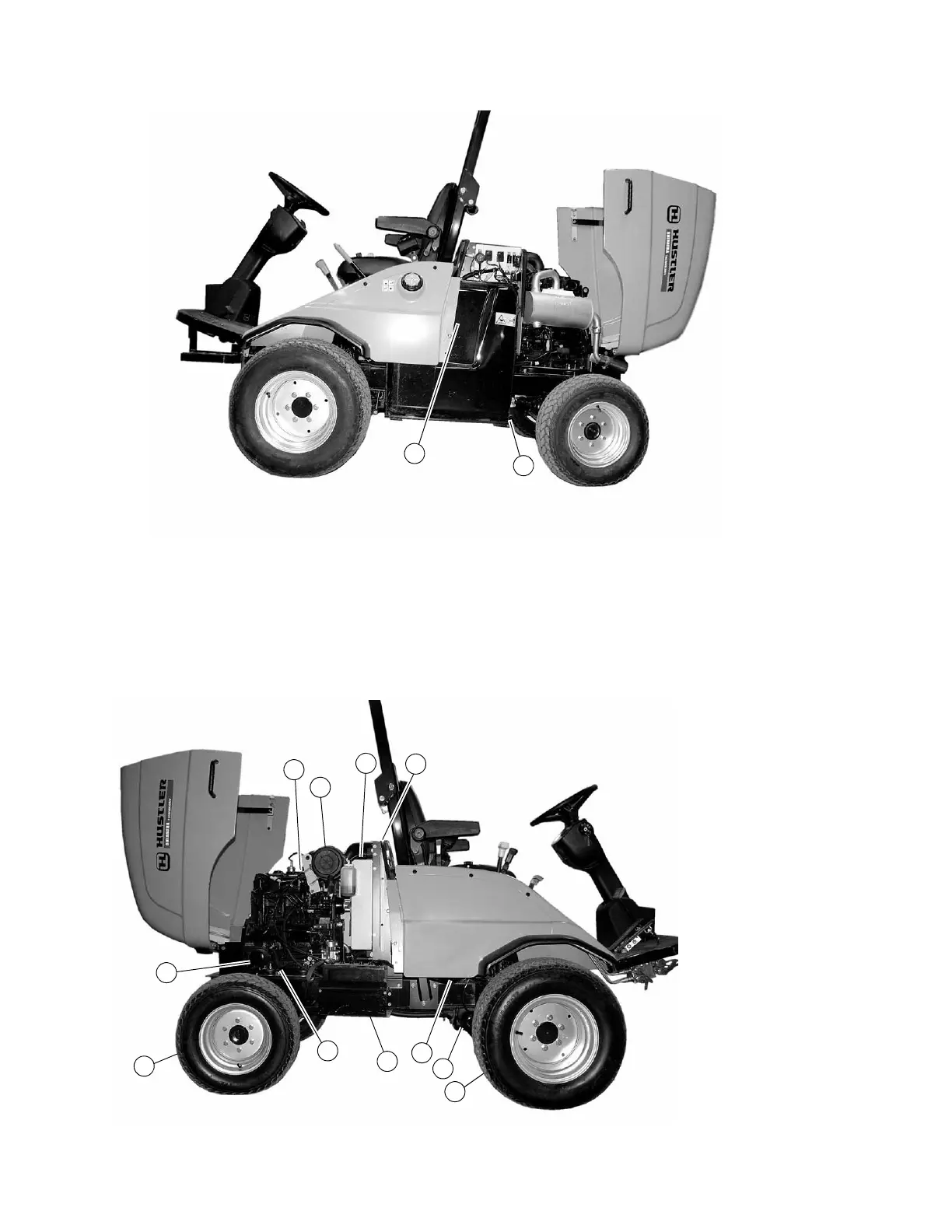

SCHEMATISCHE ZEICHNUNG MIT WARTUNGSPUNKTEN
2
3
1
5
4
6
6
7
7
9
10
8
18
1. Motoröleinfüllöffnung
2. Motorluftfilter
3. Kühlerdeckel
4. HST-Filter
5. Hydraulikölfilter
6. Motorölfilter und Ölmessstab
7. Räder und Reifen
8. Kraftstofffilter
9. Batterie
10. Keilriemen
11. Getriebeöleinfüllöffnung
12. Hubarm
13. Hubzylinder
14. Bremspedalwelle
15. Hydraulikzylinder der
Servolenkung
16. Differenzialsperrpedalwelle
17. Einfüllöffnung und Ölmessstab
für Allradhinterachse
18. Kühlergrill
Abbildung 4-39
