6 Aqua Sensor AS 1000
Stand: 17.07.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669705
D
4.1.1
Arbeitsbereich AS 1008 (für mineralölbasierende Flüssigkeiten)

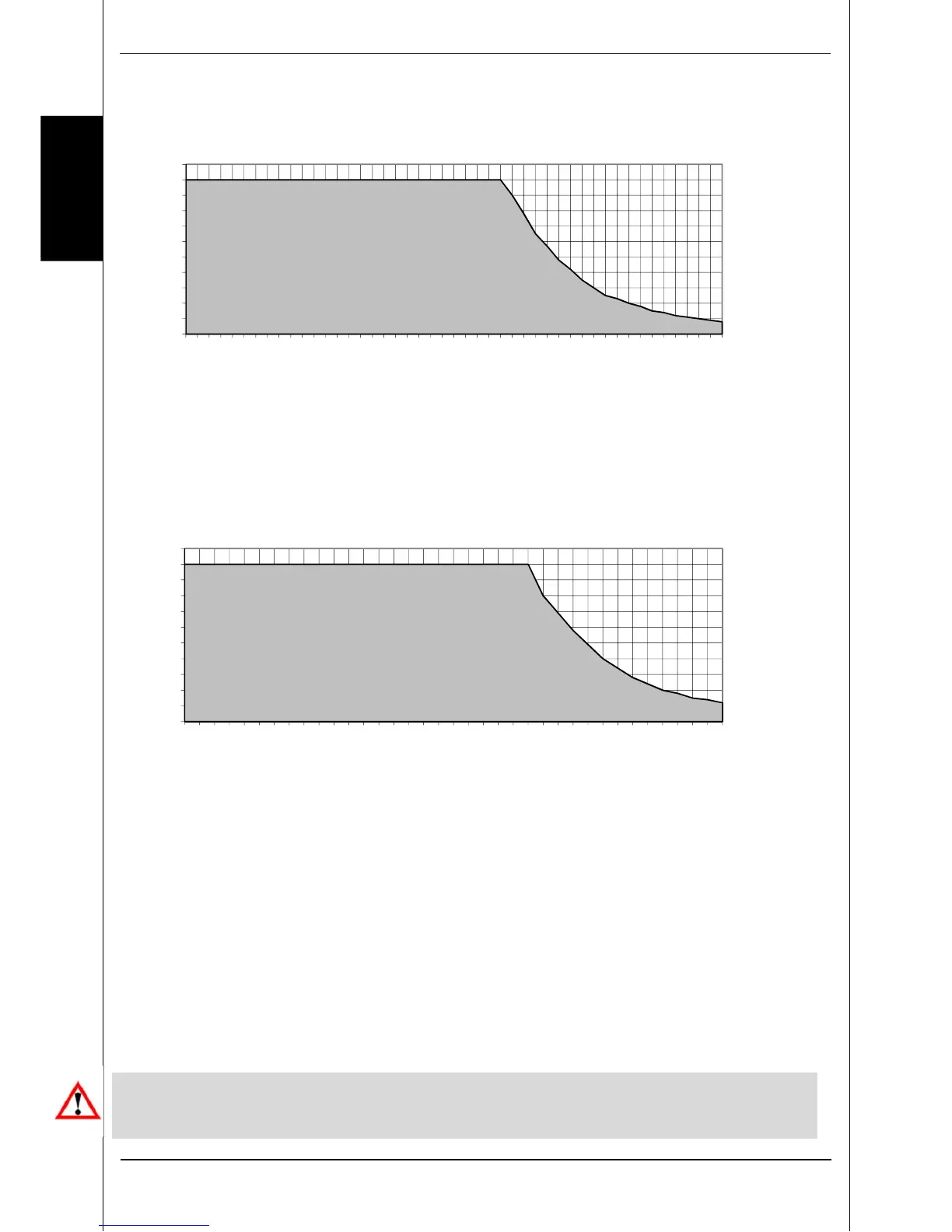

Die Abbildung zeigt den zulässigen Arbeitsbereich des Aqua-Sensors AS 1008. Wird der
Sensor außerhalb des grau gefärbten Bereiches dauerhaft betrieben, können bleibende
Schäden am Sensorelement entstehen.
4.1.2
Arbeitsbereich AS 1108 (für synthetische und natürliche Ester)
Die Abbildung zeigt den zulässigen Arbeitsbereich des Aqua-Sensors AS 1108. Wird der
Sensor außerhalb des grau gefärbten Bereiches dauerhaft betrieben, können bleibende
Schäden am Sensorelement entstehen.
5
Funktionen
5.1
Ausführung mit Analogausgängen
Mit dem Analogausgang 1 bzw. Analogausgang 2 können die folgenden Messgrößen in
ihren Grenzen angezeigt werden:
Sättigungsgrad: 0 % ... 100 %
Temperatur: -25 °C ... +100 °C
Die Ausgänge sind immer als Stromausgänge (4 ... 20 mA Quelle) konfiguriert.
Achtung:
Bei einer Anzeige von 100 % bedeutet diese entweder freies Wasser oder fehlerhafter
Sensor.
0
10
20
30
40
50
60
70
80
90
100
110
-40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190
Sättigungsgrad [%]
Temperatur [°C]
Humidity-Temperature-Range
0
10
20
30
40
50
60
70
80
90
100
110
-30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140
Sättigungsgrad [%]
Temperatur [°C]
Humidity-Temperature-Range
