Hydro Control HC-D3M Series User Manual

DIMENSIONS - ABMESSUNGEN
48
HCD3M-04
HC-D3M
7
Sectional Valve - WEGEVENTIL IN SEKTIONSBAUWEISE

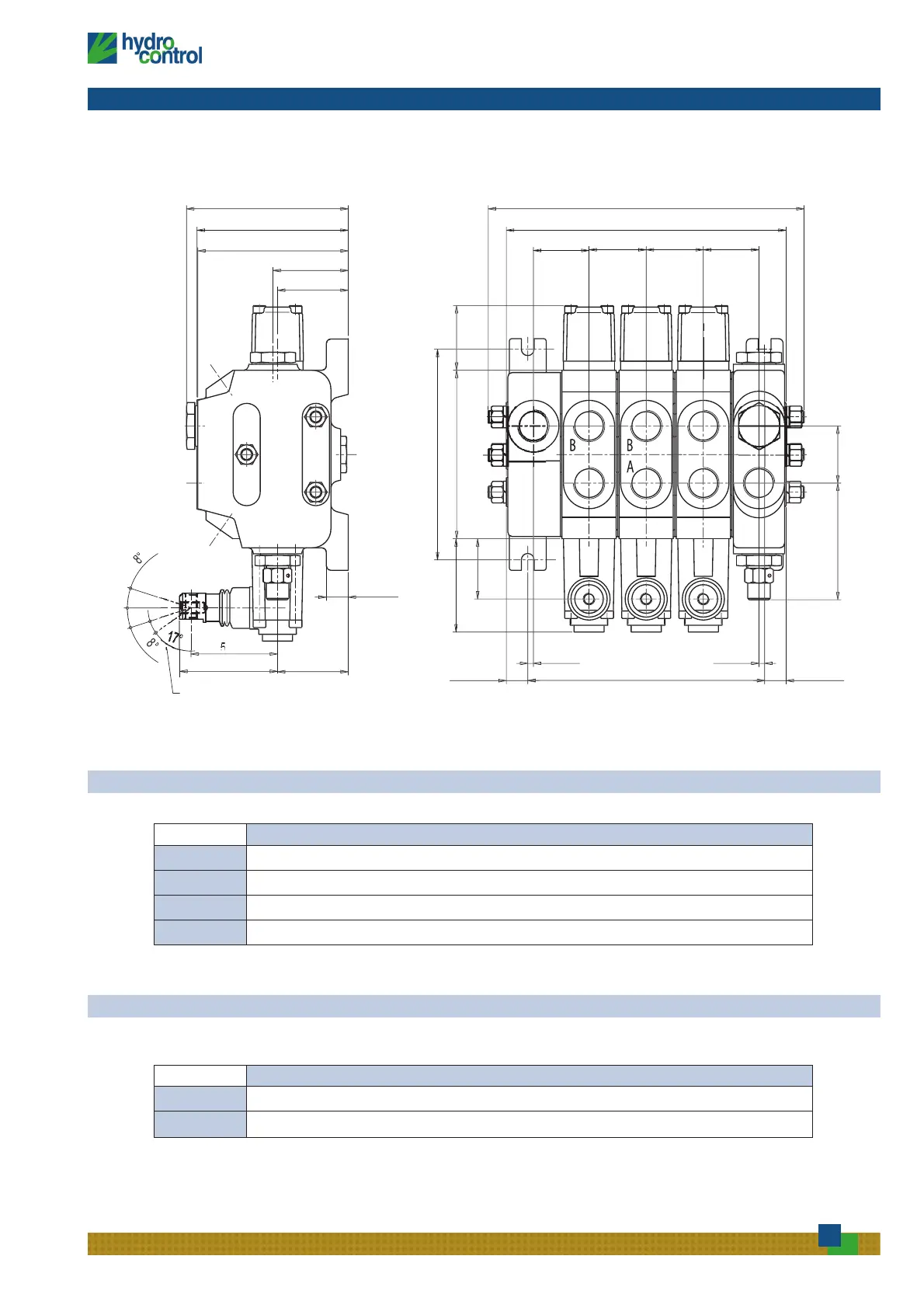

Dimensional drawing Maßzeichnung
P
T
HC
-D
3M
T
P
A
B
A
47
50
1
00
1
00
.
5
1
0
7.
5
37
38
38
37
14
0
3
.7
5
3
.7
5
14.2
5
14.2
5
112
38
47
14.
5
77
.
5
21
0
X
Y
57.5
18
°
18
°
65
6
2
4
0
4
3
Extracorsa floatin
g
Type - Typ D3M/1 D3M/2 D3M/3 D3M/4 D3M/5 D3M/6 D3M/7 D3M/8 D3M/9 D3M/10 D3M/11 D3M/12
X (mm) 81,5 119,5 157,5 195,5 233,5 271,5 309,5 347,5 385,5 423,5 461,5 499,5
X (in) 3,2 4,7 6,2 7,7 9,2 10,7 12,2 13,7 15,2 16,7 18,2 19,7
Y (mm) 110 148 186 224 262 300 338 376 414 452 490 528
Y (in) 4,3 5,8 7,3 8,8 10,3 11,8 13,3 14,8 16,3 17,8 19,3 20,8
Type - Typ D3M/1 D3M/2 D3M/3 D3M/4 D3M/5 D3M/6 D3M/7 D3M/8 D3M/9 D3M/10 D3M/11 D3M/12
Kg 6,3 8,8 11,2 13,7 16,2 18,6 21 23,5 26 28,5 31 33,3
lb 13,9 19,4 24,7 30,2 35,7 41 46,3 51,8 57,3 62,8 68,4 73,4
VARIABLE DIMENSIONS - VARIABLE ABMESSUNGEN
WEIGHTS - GEWICHTE
