22 22
4. Branchez l’alimentation électrique.
Emplacement à l’intérieur – insérez la fiche du cordon
d’alimentation dans une prise murale de 110 V.
Emplacement à l’extérieur – si une prise couverte avec disjonc-
teur de fuite à la terre est disponible, insérez la fiche du cordon
d’alimentation dans la prise de 110 V. Si aucune prise n’est dis-
ponible, vous devez raccorder le câblage du contrôleur façon
permanente (*consultez la figure 5)
• Coupez l’alimentation en c.a. à partir du disjoncteur
c.a. et verrouillez le panneau de façon sécuritaire. À
l’aide d’un voltmètre alternatif réglé à la bonne plage
de lecture, vérifiez que le courant a bien été coupé à
l’emplacement d’installation.
• Utilisez un fil d’alimentation électrique d’un calibre d’au
moins 14 AWG pouvant résister à une température d’au
moins 68 degrés Celsius (155 degrés Fahrenheit).
• Installez le conduit et les raccords nécessaires.
Raccordez le fil d’alimentation électrique c.a. à la source
d’alimentation électrique en vous conformant à tous les
codes appropriés et à toutes les normes locales.
• Raccordez la boîte de jonction au contrôleur à
l’aide d’une tige filetée de 1,27 cm (1/2 po) (la boîte
de jonction et la tige filetée ne sont pas incluses).
[Consultez la figure 5.] Raccordez le conduit de la
source d’alimentation électrique à l’entrée de la boîte de
jonction en vous conformant à tous les codes appropriés.
• Coupez le cordon de la boîte de jonction à la longueur
appropriée (allant du contrôleur la boîte de jonction).
Retirez l’enveloppe isolante (du cordon) pour exposer les
trois fils.
• Raccordez les fils de la source d’alimentation à ceux
sortant du contrôleur pour arroseur.
• Pour les É.-U. : Veillez à respecter le code de couleur
approprié. Branchez le fil sous tension noir et le fil
neutre blanc, aucune liaison de terre n’est requise.
• Assurez-vous que tous les raccordements sont faits avec
des capuchons de connexion isolés et conformes aux
codes.
• Assurez-vous également d’installer sur la boîte de
jonction un joint d’étanchéité et un couvercle à l’épreuve
des intempéries.
• Rétablissez le courant c.a. à partir du disjoncteur c.a.
Important: Installation à l’aide d’un câblage permanent
Le contrôleur pour arroseur est muni d’un transformateur qui
doit être raccordé à une source de tension de c.a. Consultez
le dos du boîtier du contrôleur pour arroseur pour connaître
les exigences en matière d’électricité. Les codes électriques
et du bâtiment exigent normalement qu’un conduit électrique
approuvé et que des raccords électriques soient utilisés pour
raccorder à un c.a. un appareil installé sur un mur extérieur.
Veuillez vous reporter à la réglementation locale. Tout raccor-
dement permanent doit être exécuté par un électricien agréé
qui respectera les exigences du code national de l’électricité et
des autres codes nationaux et locaux.
Le contrôleur pour arroseur est muni de deux trous au bas pour
l’accès aux fils. À l’aide d’une tige filetée de 1,27 cm (1/2 po),
raccordez Le contrôleur pour arroseur à une boîte de jonction
électrique ordinaire. Le connecteur et la boîte de jonction doivent
être homologués UL, ou l’équivalent, ou doivent être conformes
aux normes IEC ou EN ou l’équivalent.
Vous pouvez enterrer le fil. Pour une protection supplémentaire,
vous pouvez toutefois l’insérer dans un tuyau en PVC avant de
l’enterrer. Évitez d’enterrer le fil là où il pourrait éventuellement
être endommagé par un creusage.
Mise en garde : Ne raccordez pasle contrôleur pour arroseur à
une des phases d’un réseau électrique triphasé utilisé pour une
pompe ou un autre appareil électrique.
Connecteur de
1,27 cm (1/2 po)
Boîte de
jonction
2 connecteurs
de fils
RUN
OFF
T
CLOCK
T
BUDGET
HOW
OFTEN
RUN
TIME
START
E
TEST CYCLE

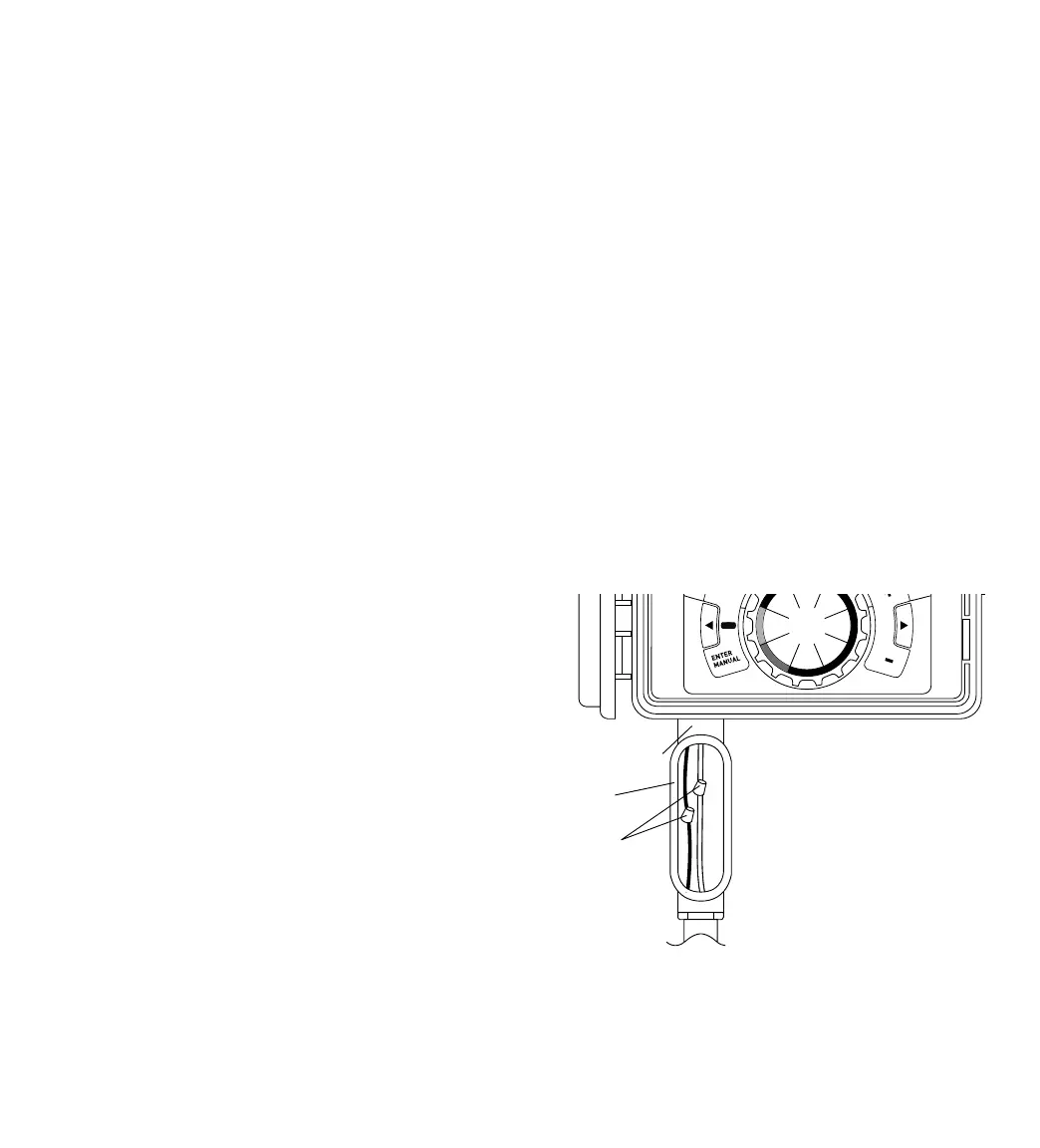

Figure 5: Utilisation d’une boîte de jonction
