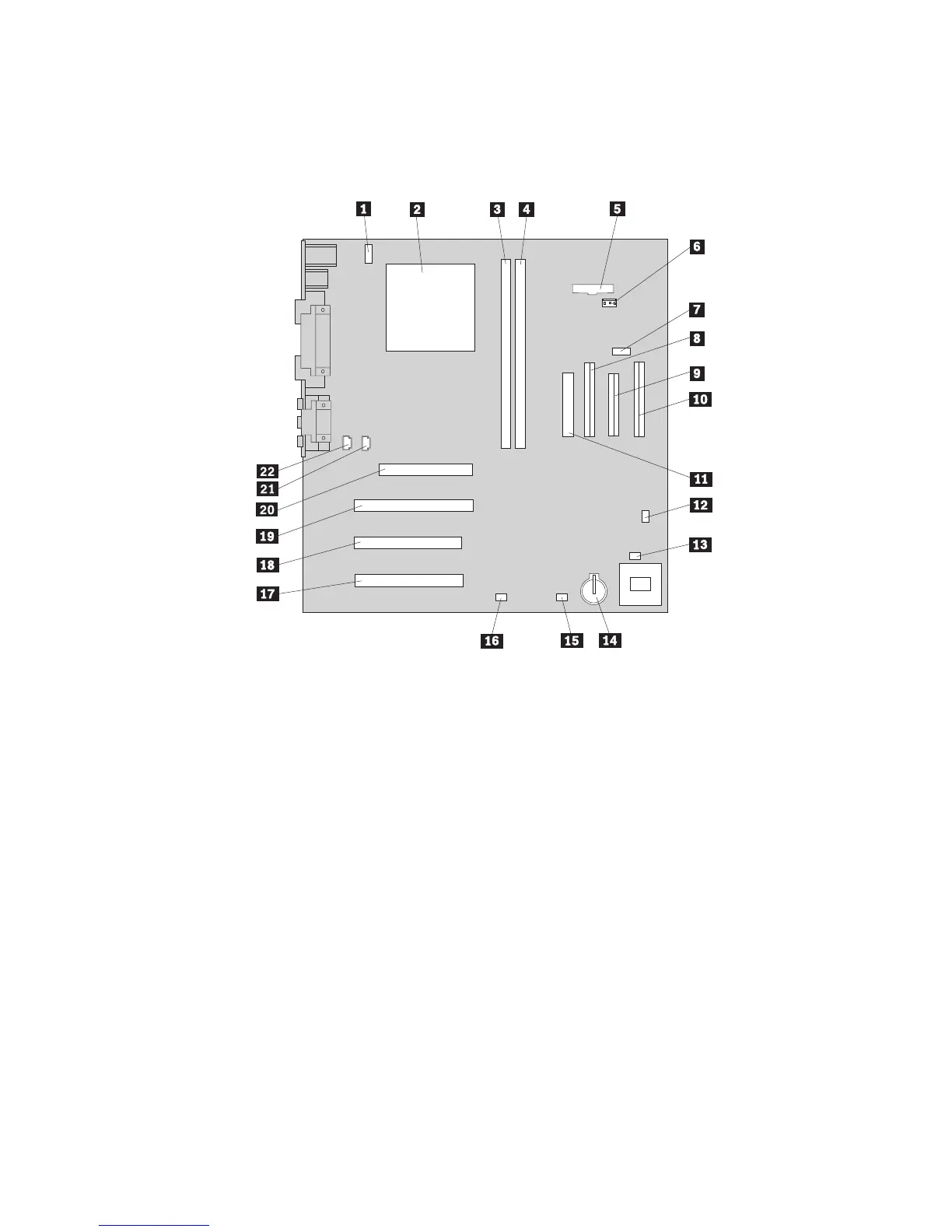

Komponenten auf den Systemplatinen A40 und A40p
Die folgende Abbildung zeigt die Position der einzelnen Komponenten auf den
Systemplatinen A40 und A40p.
Anmerkung: Auf einem Aufkleber an der Innenseite des Computergehäuses
finden Sie eine Abbildung der Systemplatine und weitere Infor-
mationen.
«1¬ Anschluss für CPU-Lüfter «12¬ Brücke für CMOS
löschen/Wiederherstellung
«2¬ Mikroprozessor «13¬ Anschluss für vorderen Lüfter
«3¬ DIMM 1 «14¬ Batterie
«4¬ DIMM 2 «15¬ Anschluss für LED des SCSI-
Adapters
«5¬ Anschluss für Betriebsanzeige «16¬ Anschluss für Wake on LAN
«6¬ RFID-Anschluss «17¬ PCI-Steckplatz 3
«7¬ Vorderer USB-Anschluss «18¬ PCI-Steckplatz 2
«8¬ Anschluss für sekundäre IDE-
Einheit
«19¬ PCI-Steckplatz 1
«9¬ Anschluss für Diskettenlaufwerk «20¬ AGP-Anschluss
«10¬ Anschlus für primäre IDE-Einheit «21¬ Audioanschluss für CD-ROM-
Laufwerk
«11¬ Netzteilanschluss «22¬ Anschluss für Lautsprecher
Kapitel 5. Zusatzeinrichtungen installieren 55
