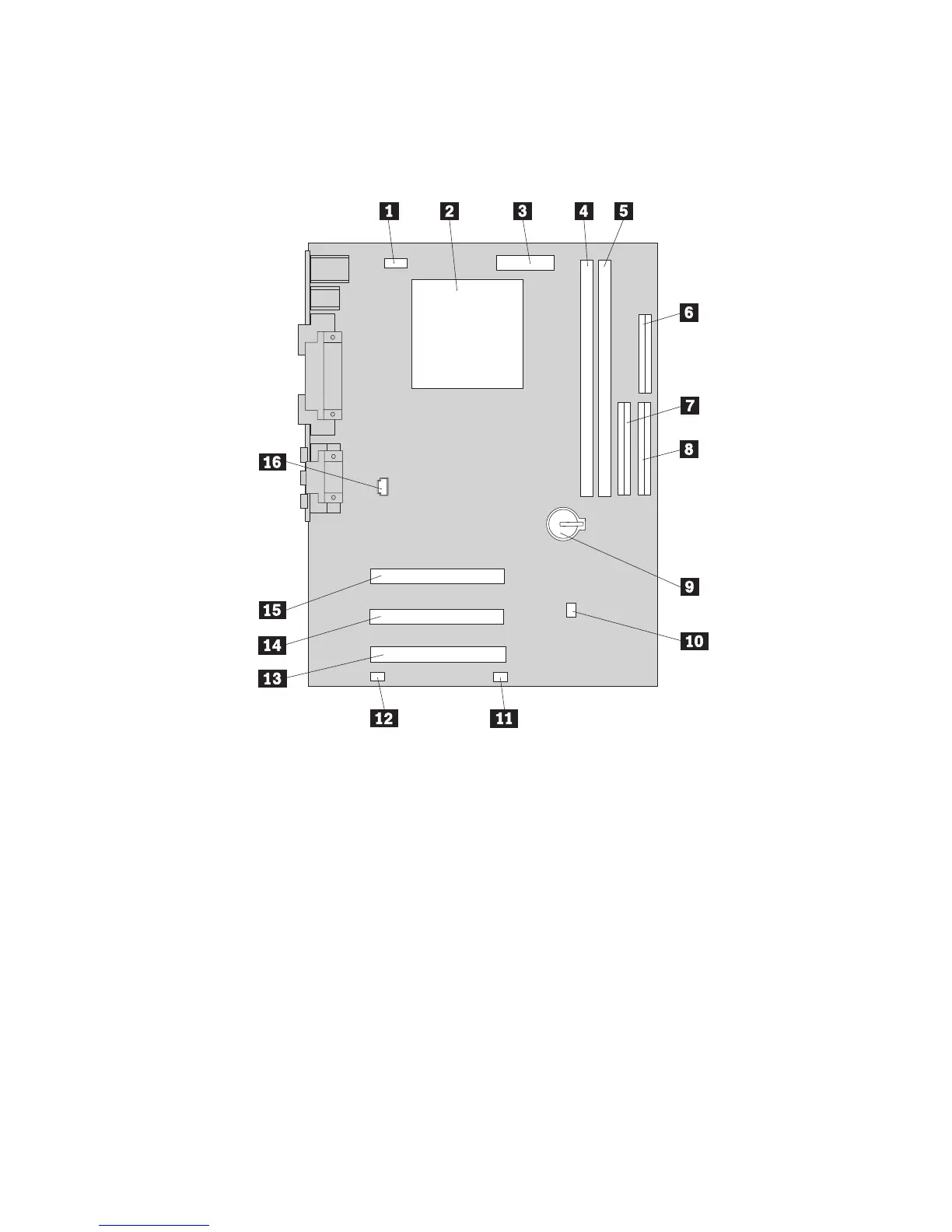

Komponenten auf der Systemplatine A20
Die folgenden Informationen beschreiben die Positionen der einzelnen Kompo-
nenten auf der Systemplatine A20.
Anmerkung: Auf einem Aufkleber an der Innenseite des Computergehäuses
finden Sie eine Abbildung der Systemplatine und weitere Infor-
mationen.
«1¬ Anschluss für CPU-Lüfter «9¬ Batterie
«2¬ Mikroprozessor «10¬ Brücke für ″CMOS
löschen/Wiederherstellung″
«3¬ Netzteilanschluss «11¬ Anschluss für vorderen Lüfter
«4¬ DIMM 1 «12¬ Anschluss für Wake on LAN
«5¬ DIMM 2 «13¬ PCI-Anschluss 3
«6¬ Anschluss für Diskettenlaufwerk «14¬ PCI-Anschluss 2
«7¬ Anschluss für sekundäre IDE-
Einheit
«15¬ PCI-Anschluss 1
«8¬ Anschlus für primäre IDE-Einheit «16¬ Audioanschluss für CD-ROM-
Laufwerk
Kapitel 5. Zusatzeinrichtungen installieren 57
