Identificación de las piezas de la placa del sistema
La placa del sistema (en ocasiones denominada placa base o placa madre) es la placa
del circuito principal del sistema. Proporciona las funciones básicas del sistema y
da soporte a una amplia gama de dispositivos que instala IBM o que puede
instalar el usuario posteriormente.

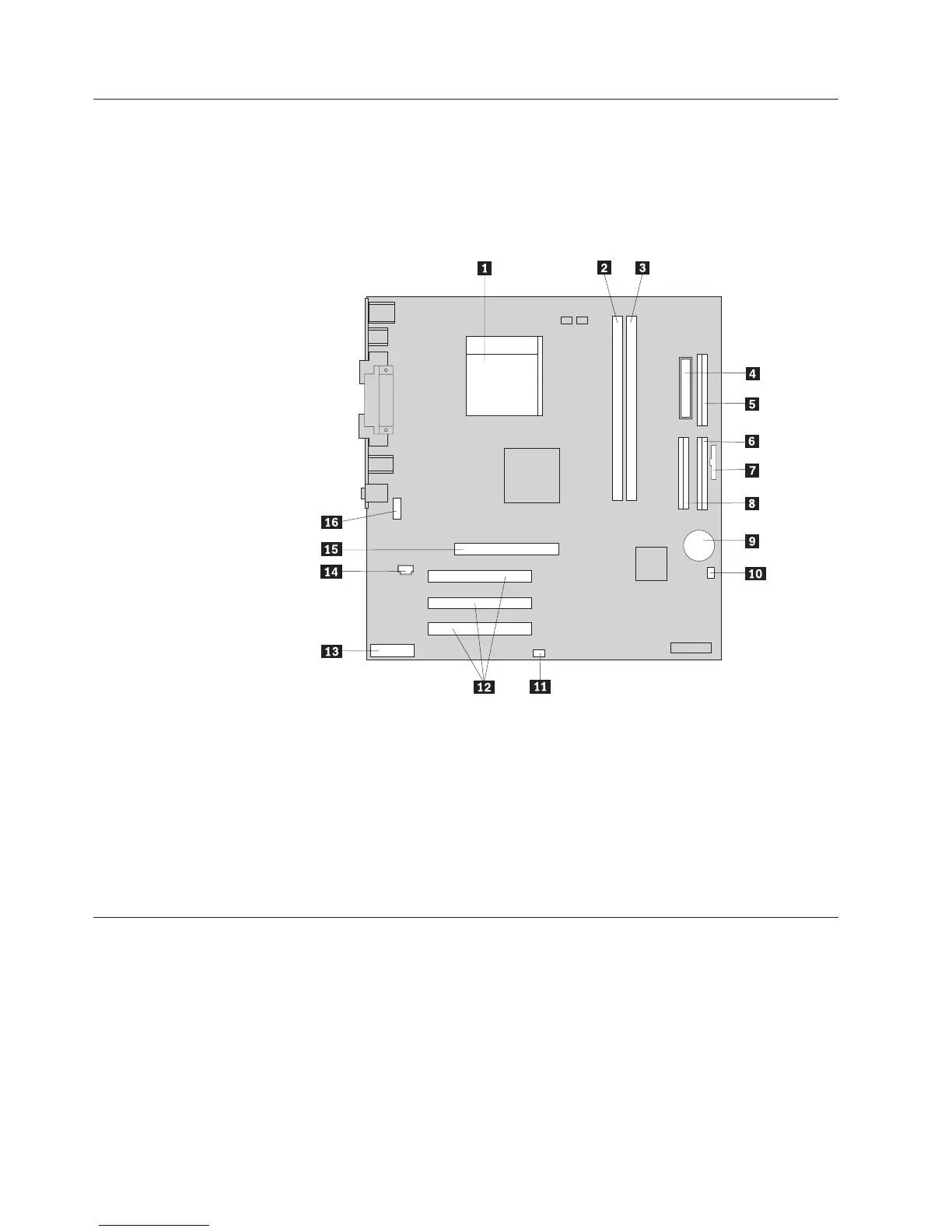

La ilustración siguiente muestra la ubicación de las piezas de la placa del sistema.
«1¬ Microprocesador «9¬ Batería
«2¬ Conector DIMM 1 «10¬Puente de borrado de
CMOS/recuperación
«3¬ Conector DIMM 2 «11¬Conector del LED para SCSI
«4¬ Conector de alimentación «12¬Ranuras PCI
«5¬ Conector de unidad de disquetes «13¬Conector de audio del panel frontal
«6¬ Conector IDE primario «14¬Conector de audio del CD-ROM
«7¬ Conector del panel frontal «15¬Ranura AGP (algunos modelos)
«8¬ Conector IDE secundario «16¬Conector serie
Instalación memoria
El sistema tiene dos conectores para instalar módulos de memoria dual en línea
(DIMM) que proporcionan hasta un máximo de 2,0 GB de memoria de sistema.
Cuando se instalan los DIMM, se aplican las normas siguientes:
v Llene cada uno de los conectores de memoria del sistema en secuencia,
empezando por el conector DIMM 1.
v Utilice SDRAM (memoria de acceso aleatorio dinámico y síncrono) DDR (con
velocidad doble de datos) de 2.5 V, 184 patillas y 266 MHz.
64 Guía del usuario
