Kontakternas placering på baksidan av datorn

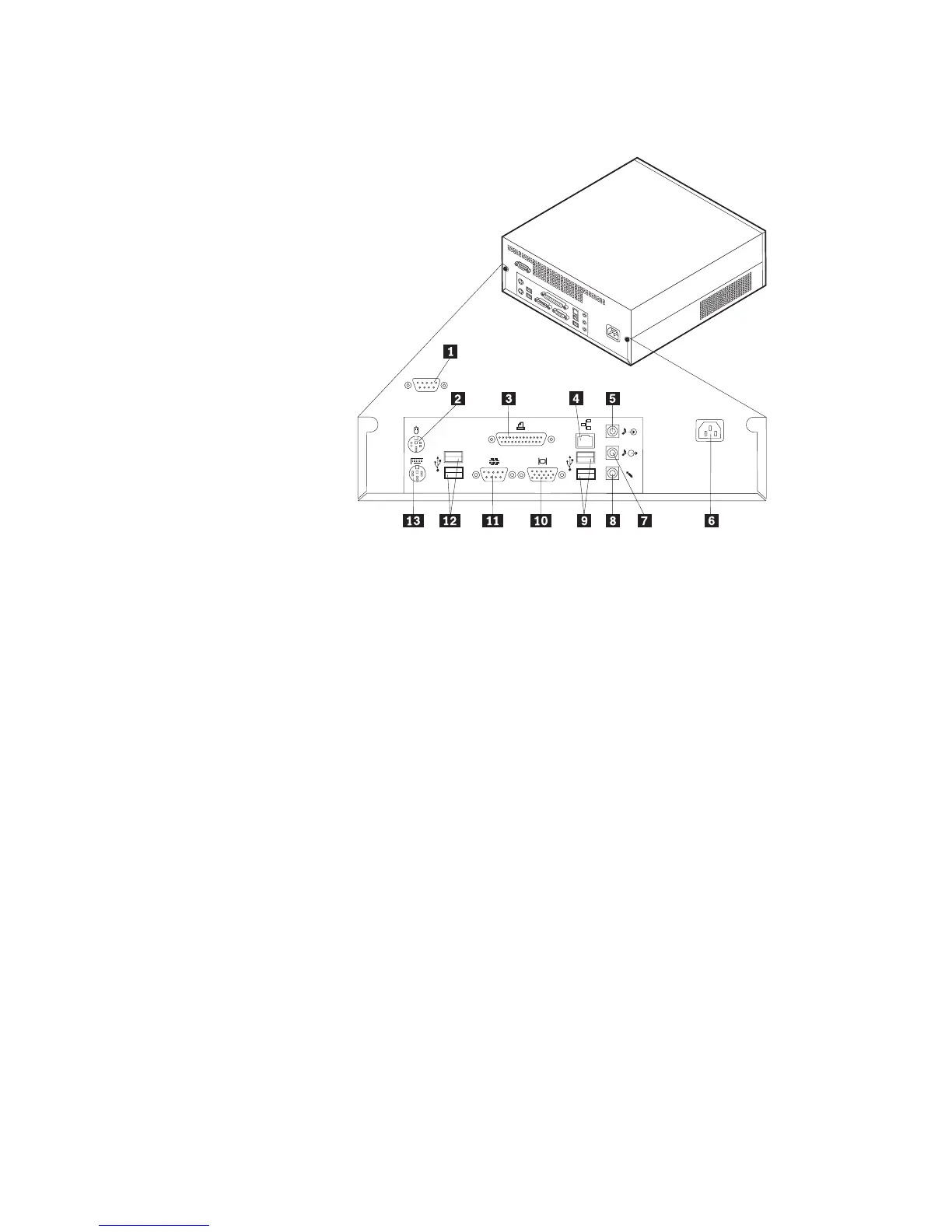

Följande bild visar vilka kontakter som finns på baksidan av datorn.
«1¬Serieport «8¬ Mikrofonkontakt
«2¬Musport «9¬ USB connectors
«3¬Parallellport «10¬VGA-bildskärmskontakt
«4¬Ethernet-port «11¬Serieport
«5¬Ljudingång «12¬USB-portar
«6¬Strömkontakt «13¬Tangentbordsport
«7¬Ljudutgång
Anm: Vissa kontakter på baksidan är färgkodade för att hjälpa dig att hitta rätt
kontakt för de kablar du ska ansluta.
Kapitel 1. Typ 8301 och 8302 7
