Komponenten auf der Systemplatine lokalisieren
Die Systemplatine oder Steuerplatine ist die Hauptschaltkarte Ihres Computers. Sie
stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl
von Einheiten, die bereits von IBM installiert wurden oder später von Ihnen instal-
liert werden können.

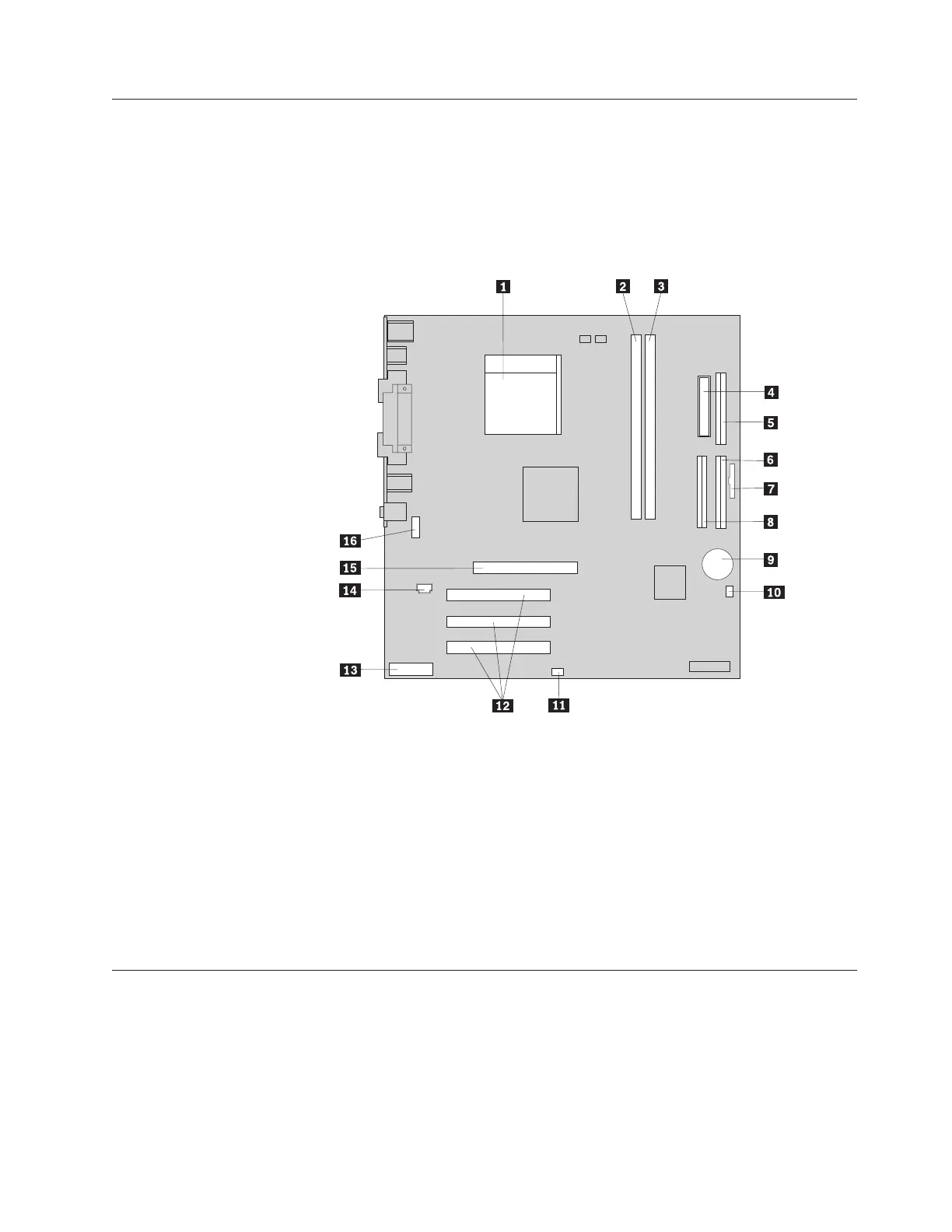

Die folgende Abbildung zeigt die Positionen der Komponenten auf der System-
platine.
«1¬ Mikroprozessor «9¬ Batterie
«2¬ DIMM-Anschluss 1 «10¬Brücke für CMOS
löschen/Wiederherstellung
«3¬ DIMM-Anschluss 2 «11¬Anschluss für SCSI-LED
«4¬ Netzteilanschluss «12¬PCI-Steckplätze
«5¬ Anschluss für Diskettenlaufwerk «13¬Audioanschluss an der
Frontverkleidung
«6¬ Primärer IDE-Anschluss «14¬Audioanschluss für CD-ROM-
Laufwerk
«7¬ Anschluss an der Frontverkleidung «15¬AGP-Steckplatz (einige Modelle)
«8¬ Sekundärer IDE-Anschluss «16¬Serieller Anschluss
Speicher installieren
Ihr Computer ist mit zwei Anschlüssen ausgestattet, in denen Sie DIMMs (Dual
Inline Memory Modules) installieren können. Sie können den Systemspeicher auf
bis zu 2,0 GB erweitern.
Für das Installieren von DIMMs gelten die folgenden Regeln:
v Setzen Sie die Module nacheinander in die Systemspeichersteckplätze ein. Begin-
nen Sie mit DIMM-Anschluss 1.
Kapitel 4. Typen 8307, 8308, 8310, 8311, 8314 und 8315 67
